РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ
M

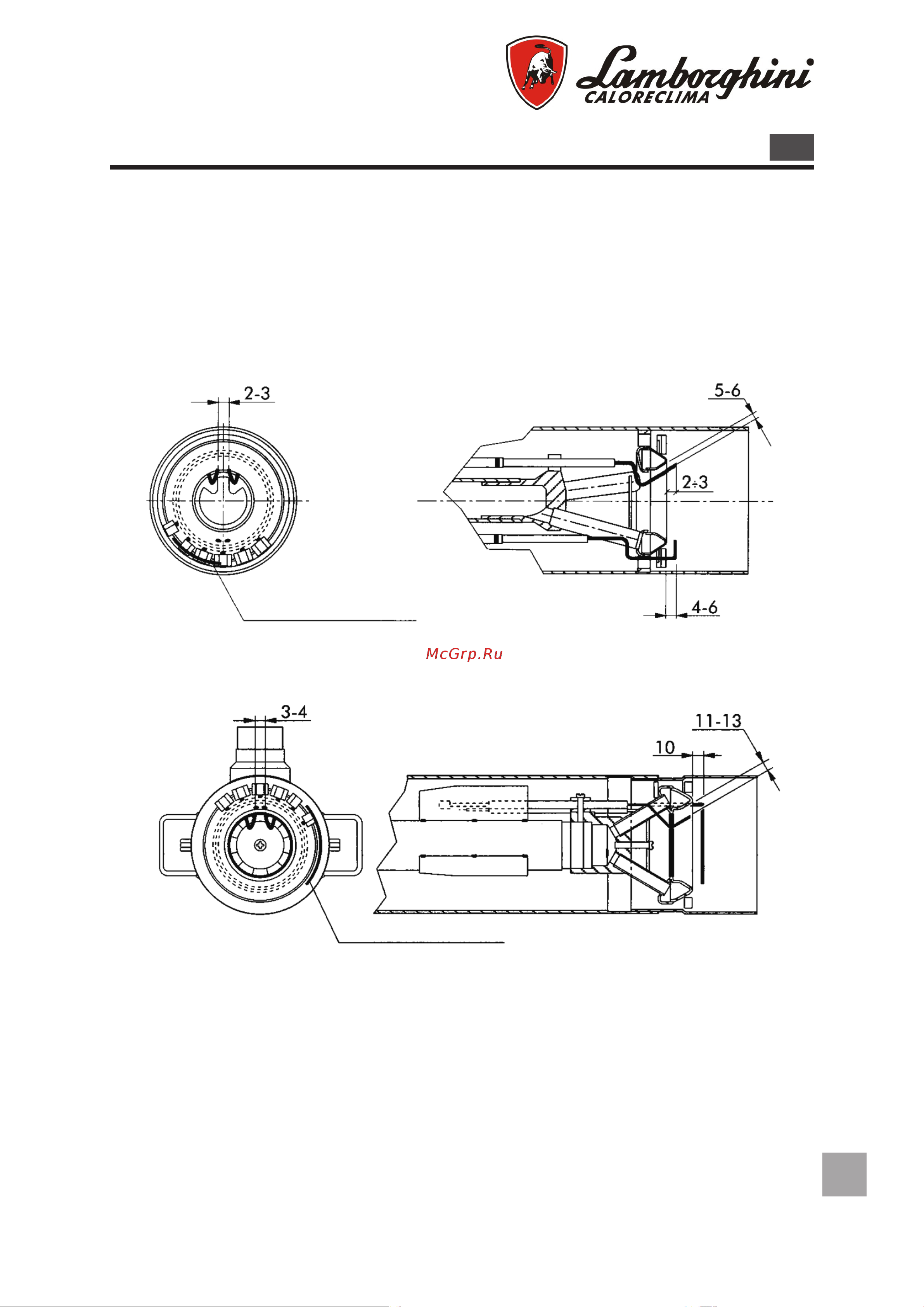

Предусмотрено 2 электрода розжига и один для контроля пламени. Для расположения
электродов обращайтесь к указаниям, данным на рисунке снизу.
ВНИМАНИЕ! Электроды розжига и контроля пламени ни в коем случае не должны
касаться подпорной шайбы, огневой трубы и других металлических частей. В
противном случае они утрачивают свою функцию, ставя под угрозу работу го-
релки.
Важно проверять правильное расположение электродов после любого техобслужива-
ния головки горения.
EM 16-E - EM 16/L-E
EM 26-E
Электрод контроля
Электрод контроля
