10
РУ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
M

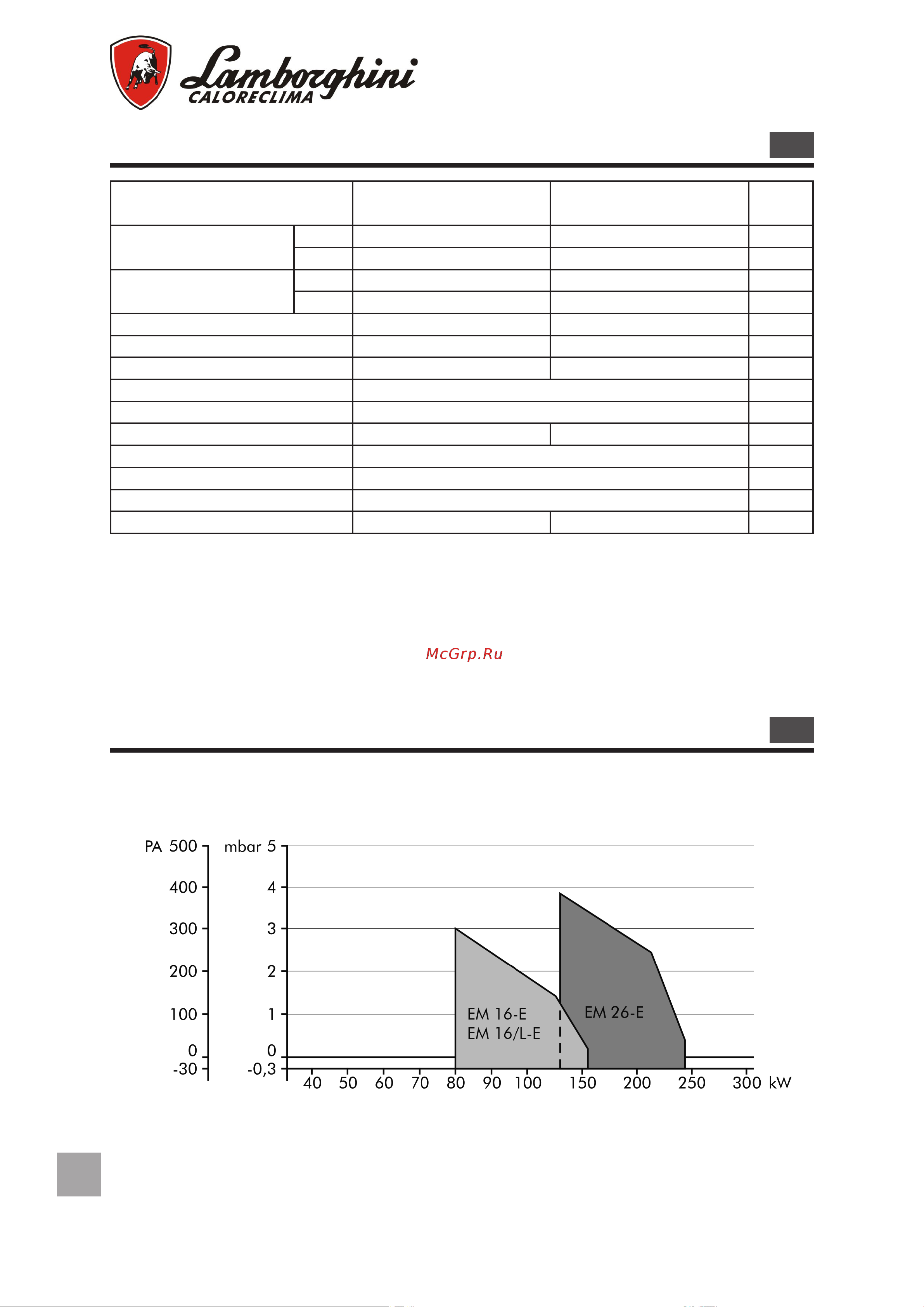

РАБОЧИЕ КРИВЫЕ
M
Указывают мощность (кВт) с учетом сопротивления (мбар) в камере сгорания.
Тепловая мощность
Сопротивление в камере сгорания
Модель
EM 16
EM 16/L-E
EM 26
Расход метана
мин.
8
13
м
3
/ч
макс.
16
26
м
3
/ч
Тепловая мощность
мин.
79,5
129
кВт
макс.
159
258,5
кВт
Двигатель
150
250 Вт
Трансформатор
10/20-15/40 10/20-15/40
кВ/мА
Макс. потребляемая мощность
315
360
Вт
Давление метана
20
мбар
Давление бут./проп.
30
мбар
Масса
22
33
кг
Электропитание
230 В-50/60 Гц однофазное
Категория газа
II 2H 3+
Степень защиты
20
IP
Уровень шума (*)
71 74
дБ(A)
(*) Уровень звукового давления получен в лаборатории изготовителя с горелкой, работающей на испыта-
тельном котле на максимальной мощности.
