16
РУ

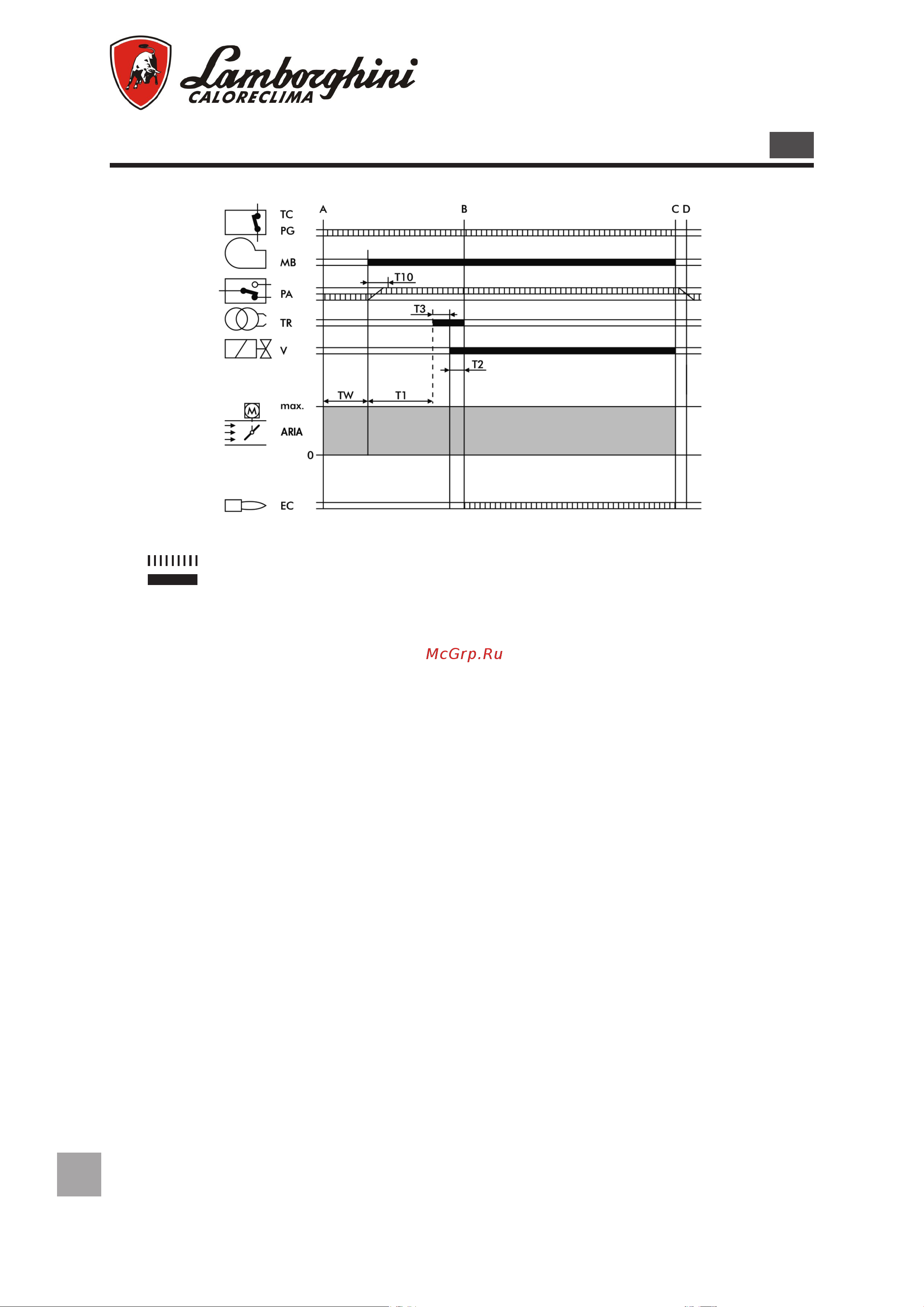

РАБОЧИЙ ЦИКЛ
M
TW Начинается при замыкании линии термостатов и PG. Реле PA должно находиться в исход-
ном положении. Это время на ожидание и автоматического контроля продолжительностью
2,5 секунды.
T10 Начинается при пуске двигателя со стадией продувки. Длится 5 секунд, в течение которых
реле давления воздуха PA должно дать разрешение.
T1 Время продувки длительностью как минимум 30 секунд. Завершается включением
трансформатора.
T3 Время предрозжиговой стадии. Завершается открытием газового клапана.
Длится 2 секунды.
T2 Защитное время, в течение которого должен быть подан сигнал наличия пламени на элект-
род EC. Длится 3 секунды.
Необходимые сигналы на входе
Сигналы на выходе
A Начало пуска
B Наличие пламени
B-C Работа
C Останов регулировки
C-D Закрытие заслонки + постпродувка
TC-PG Линия термостатов/реле дав-
ления газа
MB Двигатель горелки
PA Реле давления воздуха
TR Трансформатор розжига
V Газовый клапан
EC Электрод контроля
