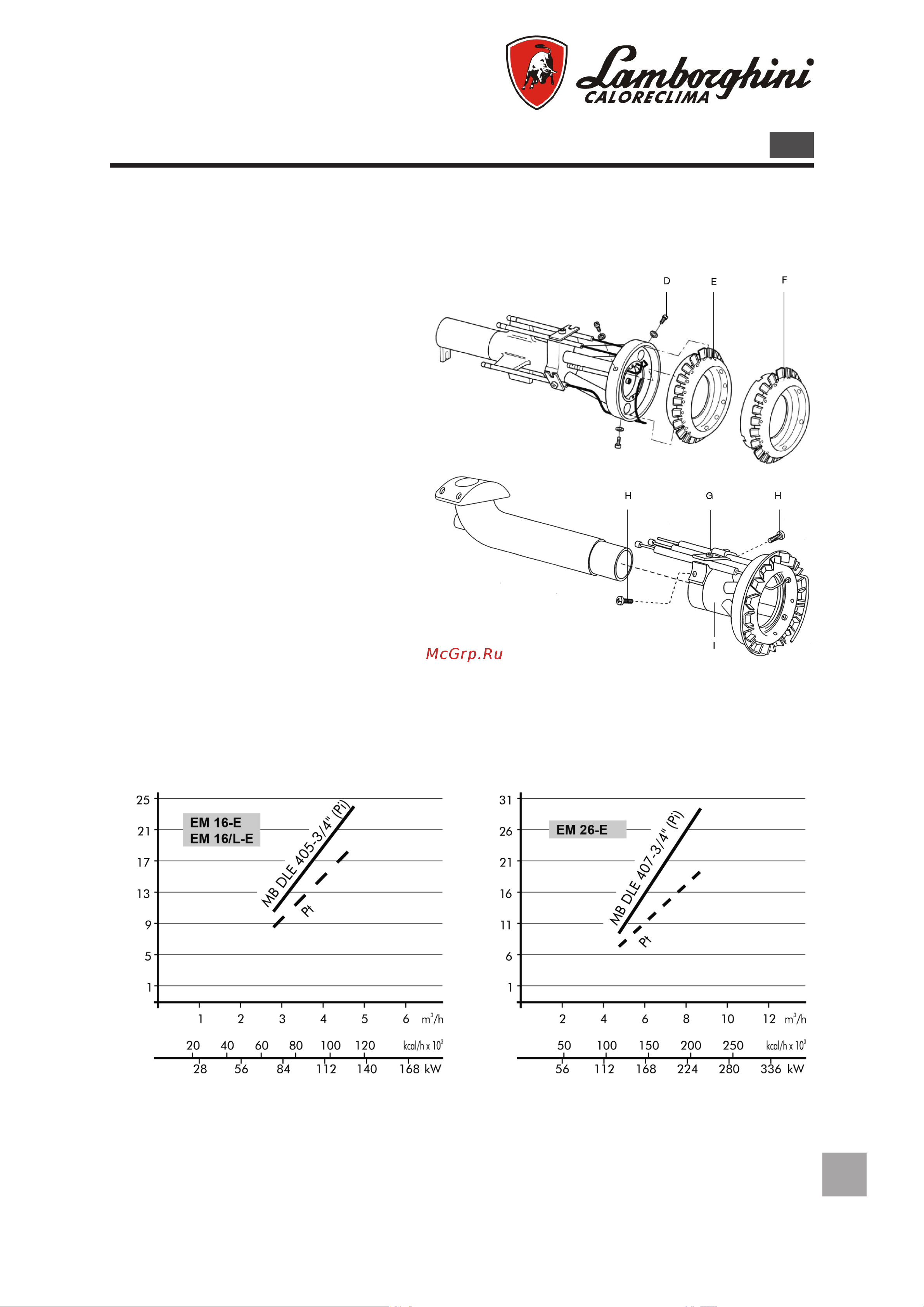

23
РУ
РАБОТА НА РАЗНЫХ ВИДАХ ГАЗА
M
ПЕРЕХОД С ПРИРОДНОГО ГАЗА НА БУТАНОПРОПАНОВУЮ СМЕСЬ
Для бутанопропановой смеси не предусмотрена специальная горелка. Если потребу-
ется перевести горелку на другие виды газа, имейте в виду, что при использовании
бутанопропановой смеси создаются иные условия, поэтому необходимо заменить узел
газовой головки на узел из специального комплекта.
EM 16-E - EM 16/L-E
Отверните винты D, снимите подпор-
ную шайбу E и замените ее на шайбу
типа F. Она отличается тем, что имеет
меньшее количество выходных отвер-
стий газа.
КРИВЫЕ ДАВЛЕНИЯ/РАСХОДА ГАЗА - БУТАНА/ПРОПАНА
Потери давления (мбар)
Потери давления (мбар)
Тепловая мощность Тепловая мощность
Обозначения
Pi Подводящее давление
(головка горения + рампа)
Pt Давление на головке горения
EM 26-E
Снимите электроды G с узла головки.
Отверните винты H и замените узел
головки горения. Установите электро-
ды, следуя значениям из настоящей
инструкции.
РАСХОД ГАЗА
В связи с тем, что невозможно напрямую проконтролировать расход газа по счетчику,
можно придерживаться температуры дымовых газов для определения приблизительно-
го значения расхода.
