КОНТРОЛЬ ТОКА ИОНИЗАЦИИ КОНТРОЛЛЕРА

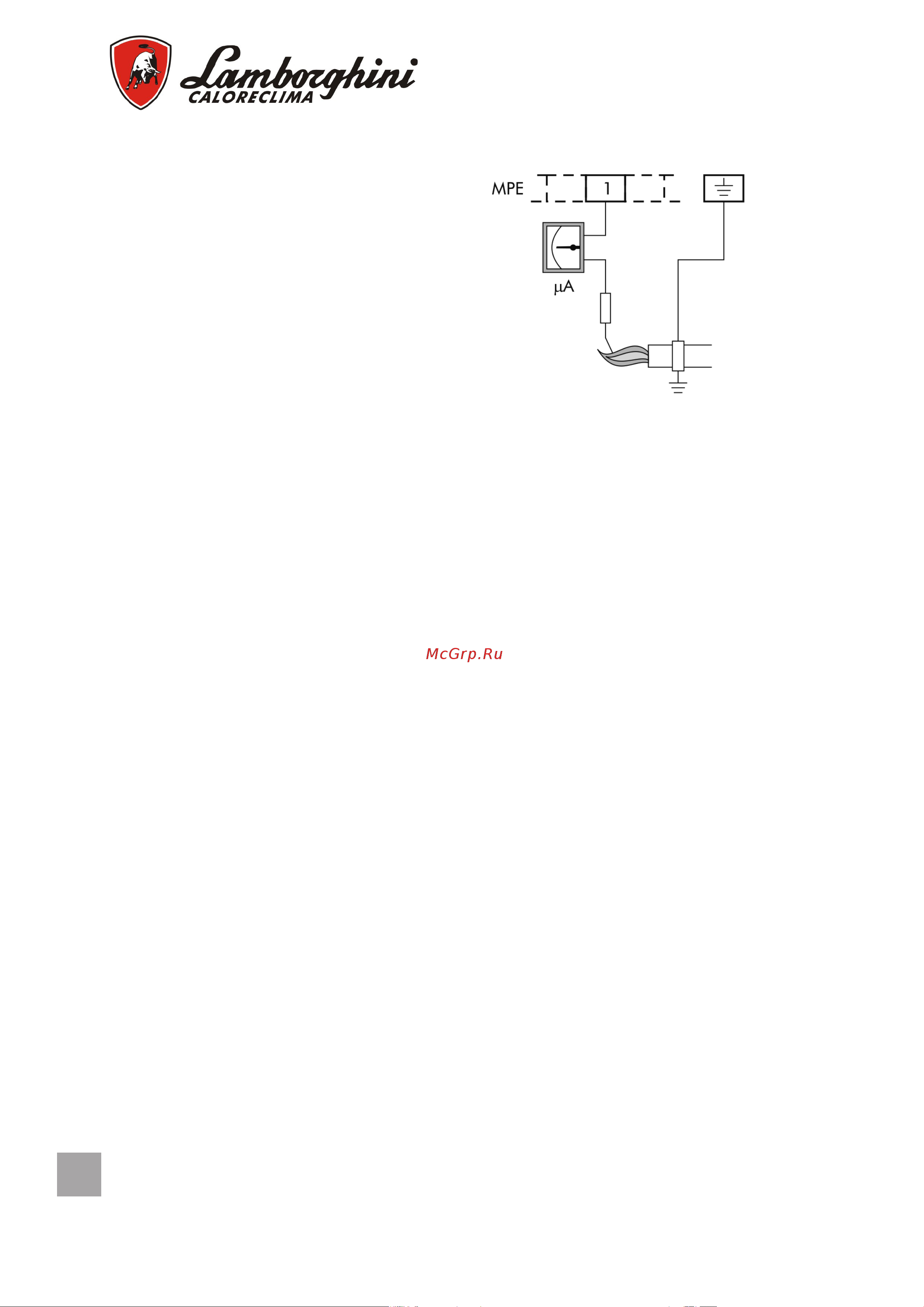

Присоединение микроамперметра
Необходимо соблюдать минимальное
значение 3 μA. Кроме того, не должно
быть сильных колебаний.
КОНТРОЛЬ ГОРЕНИЯ
Для оптимизации процесса горения и бережного отношения к окружающей среде ре-
комендуется выполнить контроль и регулировку горения, используя соответствующие
приборы.
Необходимо принимать во внимание следующие параметры:
CO
2
Указывает избыток воздуха во время горения. При увеличении объема подаваемо-
го воздуха значение CO
2
% уменьшается, при уменьшении – увеличивается. Допусти-
мые значения CO
2
%: 8,5-10% ДЛЯ МЕТАНА, 11-12% ДЛЯ СЖИЖЕННОГО ГАЗА.
CO Указывает на наличие несгоревшего газа. Угарный газ не только снижает кпд горе-
ния, но и представляет собой опасность из-за своей ядовитости. Наличие этого газа
указывает на неполное сгорание. Обычно он образуется при недостатке воздуха. Мак-
симальное допустимое значение для CO: 0,1% от объема.
Температура дымовых газов Значение, представляющее собой рассеивание тепла
через дымоход. Чем выше температура, тем больше тепла рассеивается и меньше кпд
горения. Если температура слишком высокая, необходимо уменьшить количество сжи-
гаемого газа. Правильные значения температуры: от 160 до 220°C.
ПРИМ. Для некоторых государств могут потребоваться регулировки, отличающиеся от
описанных, и другие параметры для соблюдения в соответствии с их действую-
щими нормативами.
ВВОД В ЭКСПЛУАТАЦИЮ
Проверьте положение наконечников электродов розжига и положение электрода кон-
троля пламени. Проверьте правильную работу реле давления газа и воздуха. При за-
мыкании линии термостатов и реле давления газа контроллер дает разрешение на пуск
двигателя. В течение этого периода контроллер выполняет автоматическую проверку
целостности. Если проверка прошла успешно, цикл продолжается. После продувки
(TPR, продувка камеры сгорания) дается разрешение на включение трансформато-
ра розжига, открывается электромагнитный клапан и между электродами образуется
искра. За защитное время TS должно стабилизироваться пламя, в противном случае
система перейдет в режим блокировки.
ОТКЛЮЧЕНИЕ НА ПРОДОЛЖИТЕЛЬНОЕ ВРЕМЯ
Если горелка должна долгое время в нерабочем состоянии, закройте газовый кран и
отключите агрегат от электросети.
