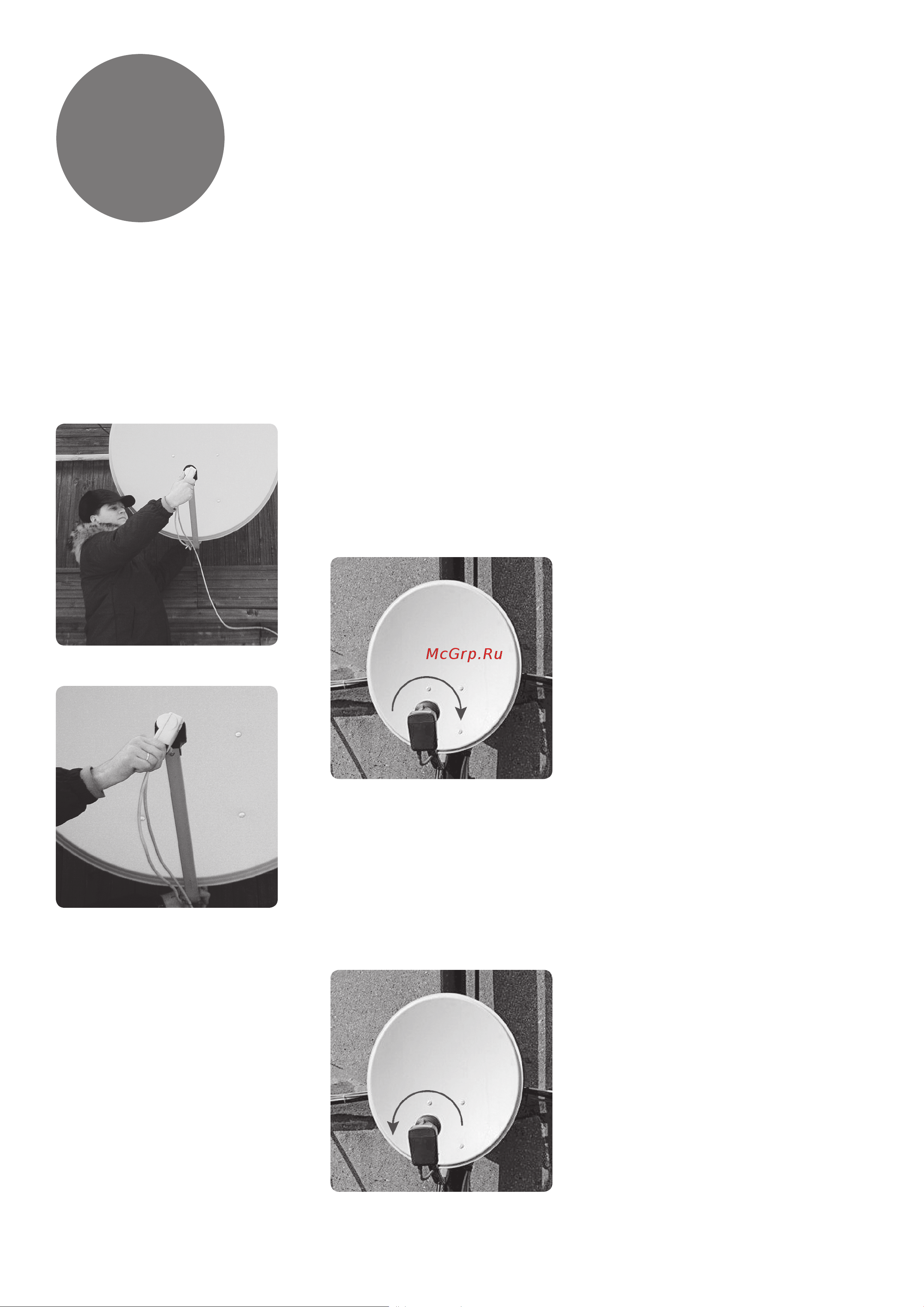

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И НАСТРОЙКЕ КОМПЛЕКТА СПУТНИКОВОГО ТЕЛЕВИДЕНИЯ ТЕЛЕКАРТА 9
Поверните конвертер
на нужный угол и закрепите
Поворот конвертера производит-
ся в держателе конвертера вокруг
оси горловины конвертера, после
необходимого поворота хомут
надо плотно затянуть.
Направление поворота опреде-
ляется следующим образом:
Если смотреть на антенну со сто-
роны «улицы», то
1)» для места размещения антенны
западнее 85 меридиана
восточной долготы (совпадает
с орбитальной позицией «Intel-
sat 15» и «Horizons 2», 85° в.д.)
поворот конвертера
осуществляется по часовой
стрелке.
2)» для места размещения антенны
восточнее 85 меридиана вос-
точной долготы (совпадает с
орбитальной позицией «Intelsat
15» » и «Horizons 2», 85° в.д.) поворот
конвертера осуществляется против
часовой стрелки.
ПРАВИЛО ДЛЯ ПРОВЕРКИ:
При правильном повороте
конвертера в держателе антен-
ны, независимо от координат
точки приема, нижняя часть
корпуса конвертера будет сме-
щаться ближе к югу, удаляясь
от севера.
Это правило проверки дейст-
вует одинаково и на западе
России и на ее востоке. Для
настройки антенн в населен-
ных пунктах, расположенных
непосредственно на долготе
спутника (спутник находится
точно на юге, для «Intelsat-15»,
85° в.д. это 85 меридиан в.д.),
поворот конвертера не требу-
ется, при этом «низ» конверте-
ра ориентирован к земле.
7
Прикрепите кабель вблизи кон-
вертера к штанге
Крепить кабель можно изолен-
той или специальными стяжка-
ми так, чтобы не мешать
последующей настройке.
В месте крепления антенны
оставьте запас кабеля длиной
1 м для обеспечения возможно-
сти замены разъема в процессе
эксплуатации.
