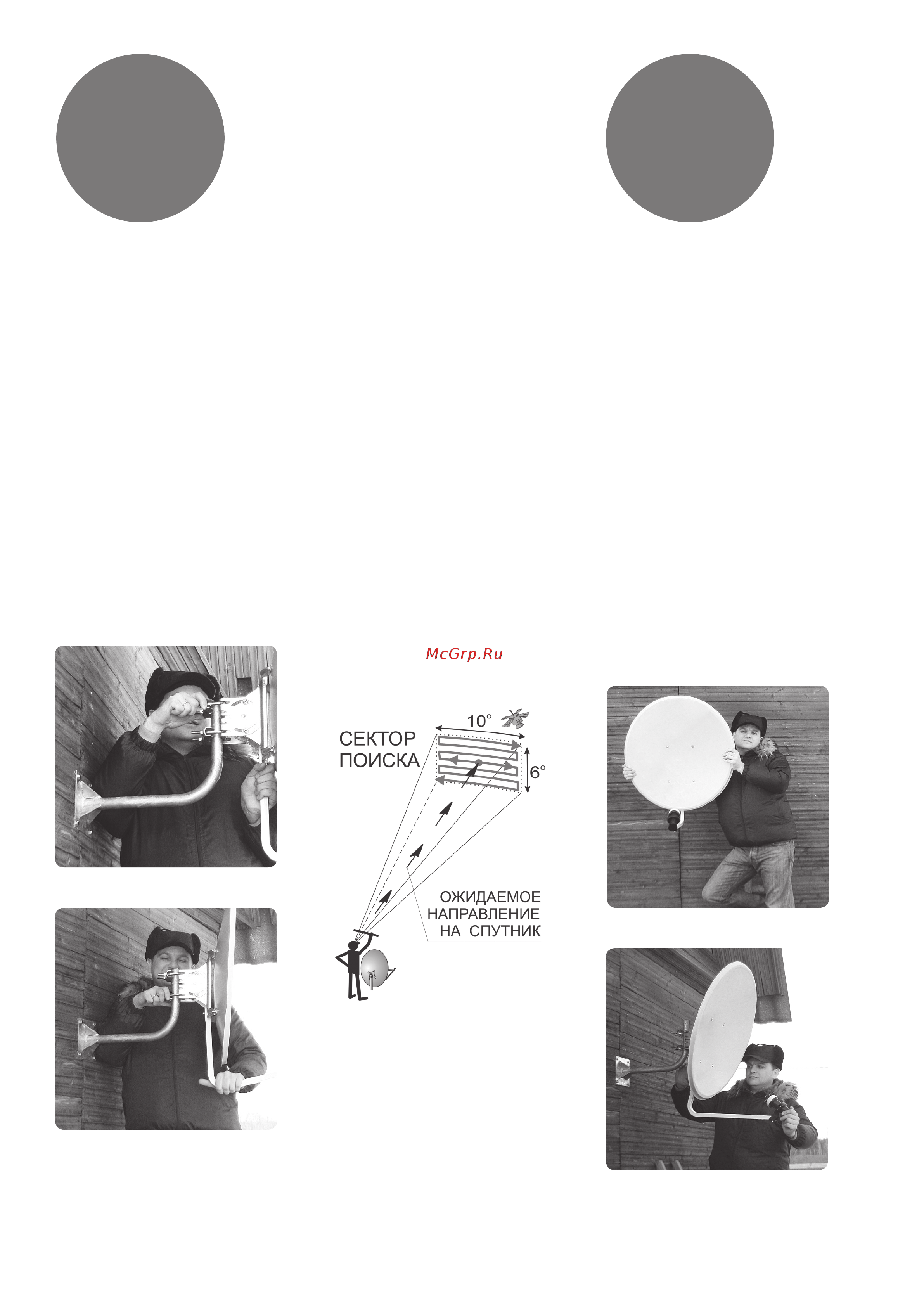

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И НАСТРОЙКЕ КОМПЛЕКТА СПУТНИКОВОГО ТЕЛЕВИДЕНИЯ ТЕЛЕКАРТА 14
Начните поиск
сигнала по
горизонтали в
секторе поиска
Ослабьте винты (гайки) фикса-
ции антенны в горизонтальном
положении так, чтобы антенна
поворачивалась по горизонтали с
некоторым усилием.
Смещая край антенны шагами по
1—3 см в «секторе поиска» сначала
в одну сторону, затем в другую,
продолжите поиск спутника вокруг
ожидаемого направления на него.
Рекомендуемые размеры «секто-
ра поиска» спутника составляют
около 10° по горизонтали (+/-5°
от ожидаемого направления на
спутник) и 6° по вертикали (+/-3°
от ожидаемого направления на
спутник).
Ориентиром для углового разме-
ра «сектора поиска» может быть
линейка на вытянутой руке— это
примерно 10 см по горизонтали
и 6 см по вертикали для среднего
человека.
После каждого шага выдерживай-
те паузу 3—5 секунд для возмож-
ности «захвата» сигнала ресиве-
ром, при этом контролируя на
экране телевизора шкалы Уровня
и Качества сигнала. Добейтесь
максимального значения на
шкале Уровень сигнала (верхняя
шкала на экране телевизора).
Продолжите
поиск сигнала
по вертикали в
секторе поиска
Если при горизонтальном пово-
роте антенны «захват» сигнала не
происходит, необходимо перей-
ти к вертикальному смещению
антенны. Не меняя положения
антенны, сместите верхний край
антенны приблизительно на 1 см
вперед или назад, зафиксируйте
это положение по вертикали и
повторите поиск по горизонта-
ли необходимое количество раз
после смещения по вертикали на
один шаг.
14 15
