ИНСТРУКЦИЯ ПО УСТАНОВКЕ И НАСТРОЙКЕ КОМПЛЕКТА СПУТНИКОВОГО ТЕЛЕВИДЕНИЯ ТЕЛЕКАРТА 3
Определите направление
на спутник
Вариант 2 — По карте
1) По таблице, ссылка на кото-
рую приведена на сайте файл
будет позже
узнаем:
»» значение азимута для нашего
населенного пункта без учета
магнитного склонения
»» значение угла наклона антенны
по вертикали
»» угол поворота конвертора
Для нашего объекта (Москва,
МО) данные:
»» азимут: 127° без учета
магнитного склонения
»» угол наклона по вертикали: -11°
(наклон вниз)
»» значение угола поворота
конвертера: 27°
2) Для определения точного
направления на спутник берём
карту населённого пункта
в нашем случае мы распечата-
ли карту с одной из поисковых
систем.
Также для расчетов нам понадо-
бятся: транспортир, карандаш

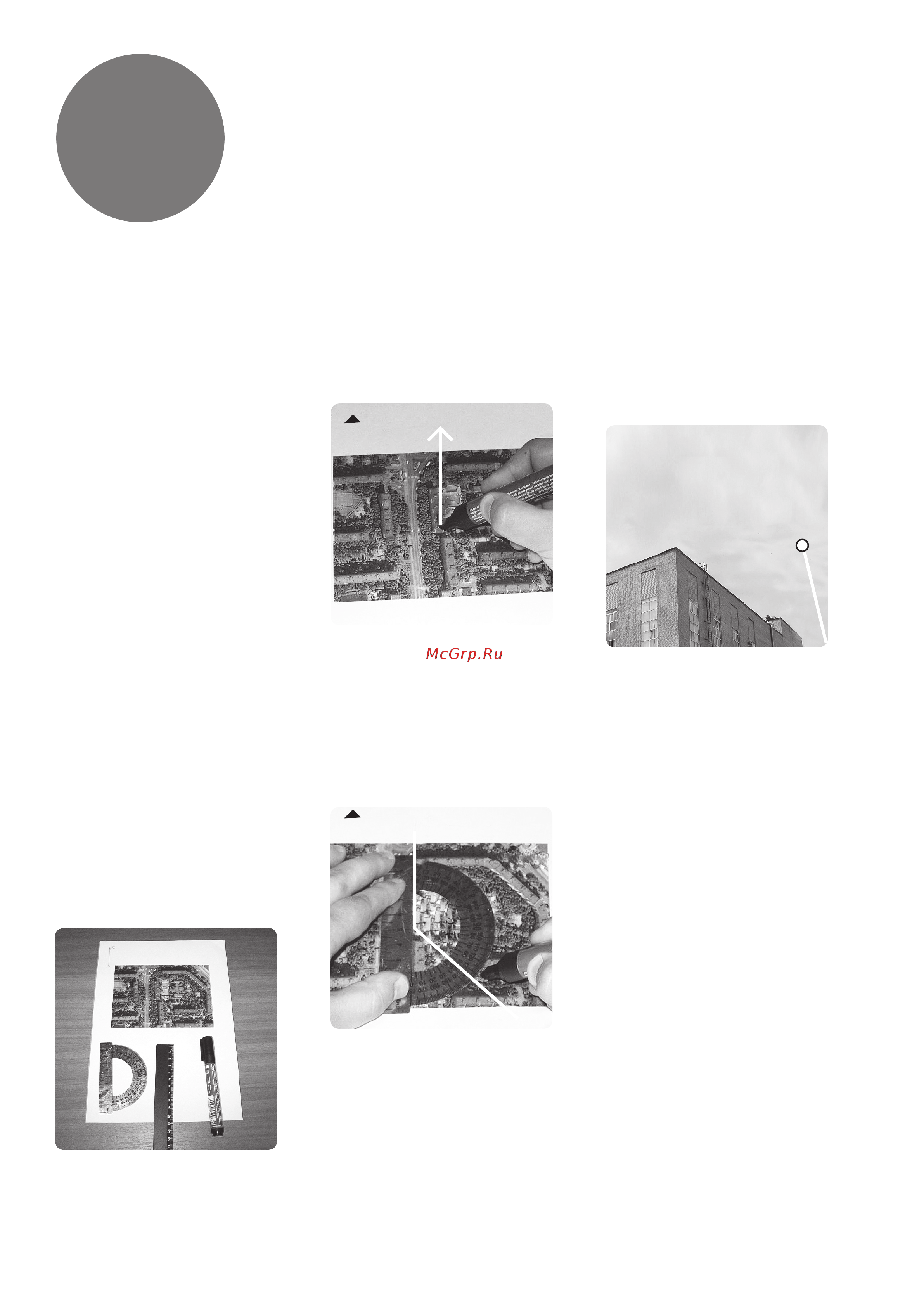

3) Отмечаем объект, где плани-
руется установка антенны
4) Определяем по карте направ-
ление на север
На карте направление на север
всегда, как показано на фото.
5) Накладываем на карту тран-
спортир таким образом, чтобы
«0» отметка транспортира была
на севере.
Отмечаем 127° на карте— это и
будет направление на спутник
«Intelsat-15» и «Horizons 2»
6) В полученном направле-
нии на спутник «Intelsat 15»
и «Horizons 2» намечаем себе
ориентир,
например, угол соседней крыши.
7) Значения угла места и угла
поворота конвертера сохраня-
ем, т.к они нам пригодятся для
дальнейших шагов.
Выходим на улицу и находим ра-
нее намеченный ориентир.
8) Теперь необходимо оценить
предполагаемое место установ-
ки антенны.
Относительно точки крепления
антенны, в направлении на спут-
ник должны отсутствовать любые
препятствия: как по азимуту, так
и по углу места. Вертикальное
направление на спутник можно
определить при помощи угло-
мера или строительного уровня
(можно вставить соответствую-
щие картинки).
Если Вы обнаружили место,
удовлетворяющее необходимым
требованиям, то приступайте
к установке антенны.
Ориентир
Ориентир
Intelsat 15
Horizons 2
C
C
Север
127°
Азимут
