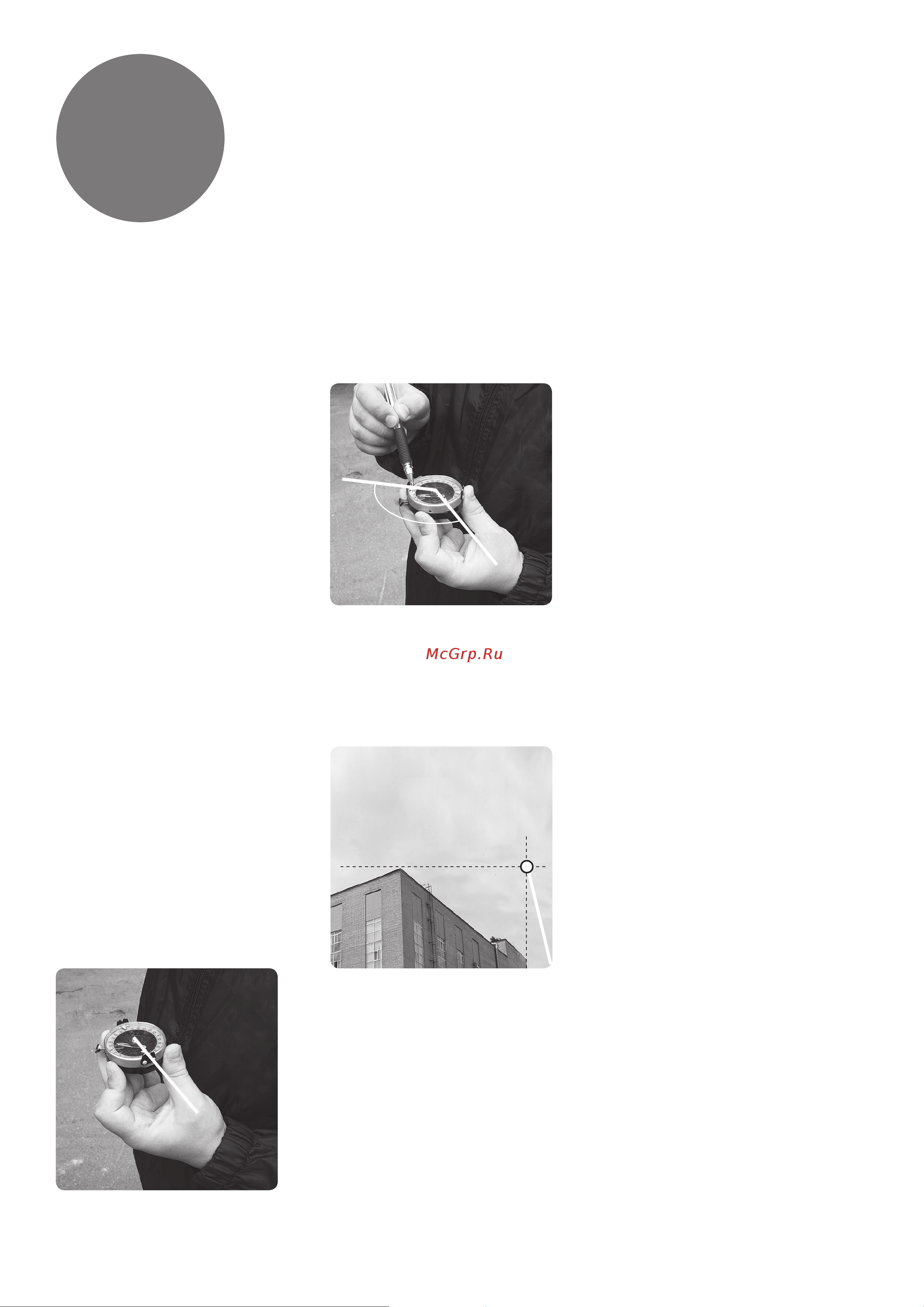

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И НАСТРОЙКЕ КОМПЛЕКТА СПУТНИКОВОГО ТЕЛЕВИДЕНИЯ ТЕЛЕКАРТА 2
Определите направление
на спутник
Вариант 1 — По компасу
1) Обращаемся в службу техни-
ческой поддержки ТЕЛЕКАРТА
по бесплатному телефону
8 (800) 100-104-7 и узнаем:
»» значение азимута для нашего
населенного пункта с учетом
магнитного склонения
»» значение угла наклона антенны
по вертикали
»» значение угла поворота
конвертера
Для нашего объекта (Москва,
МО)данные:
»» азимут: 137° с учетом
магнитного склонения
»» угол наклона по вертикали: -11°
(наклон вниз)
»» угол поворота конвертора: 27°
2) Выходим на улицу и берем
с собой компас.
Становимся спиной к зданию на
юго-восточной стороне объекта,
где планируется установка антен-
ны.
3) Определяем по компасу
направление на север
(т.е когда указательная (красная)
стрелка компаса указывает на 0°
на циферблате компаса).
4) Откладываем на циферблате
компаса значение азимута
в нашем случае это 137°
5) Зрительно выбираем и запо-
минаем ориентир в полученном
направлении
например, стоящее вдалеке зда-
ние или дерево
Полученное направление на 137°
и будет направлением на спутник
«Intelsat 15» и «Horizons 2»
137°
Север
Азимут
Север
Ориентир
Ориентир
Intelsat 15
Horizons 2
2
