ИНСТРУКЦИЯ ПО УСТАНОВКЕ И НАСТРОЙКЕ КОМПЛЕКТА СПУТНИКОВОГО ТЕЛЕВИДЕНИЯ ТЕЛЕКАРТА 5
Соберите антенну в соответ-
ствии с прилагаемой к ней
схемой сборки

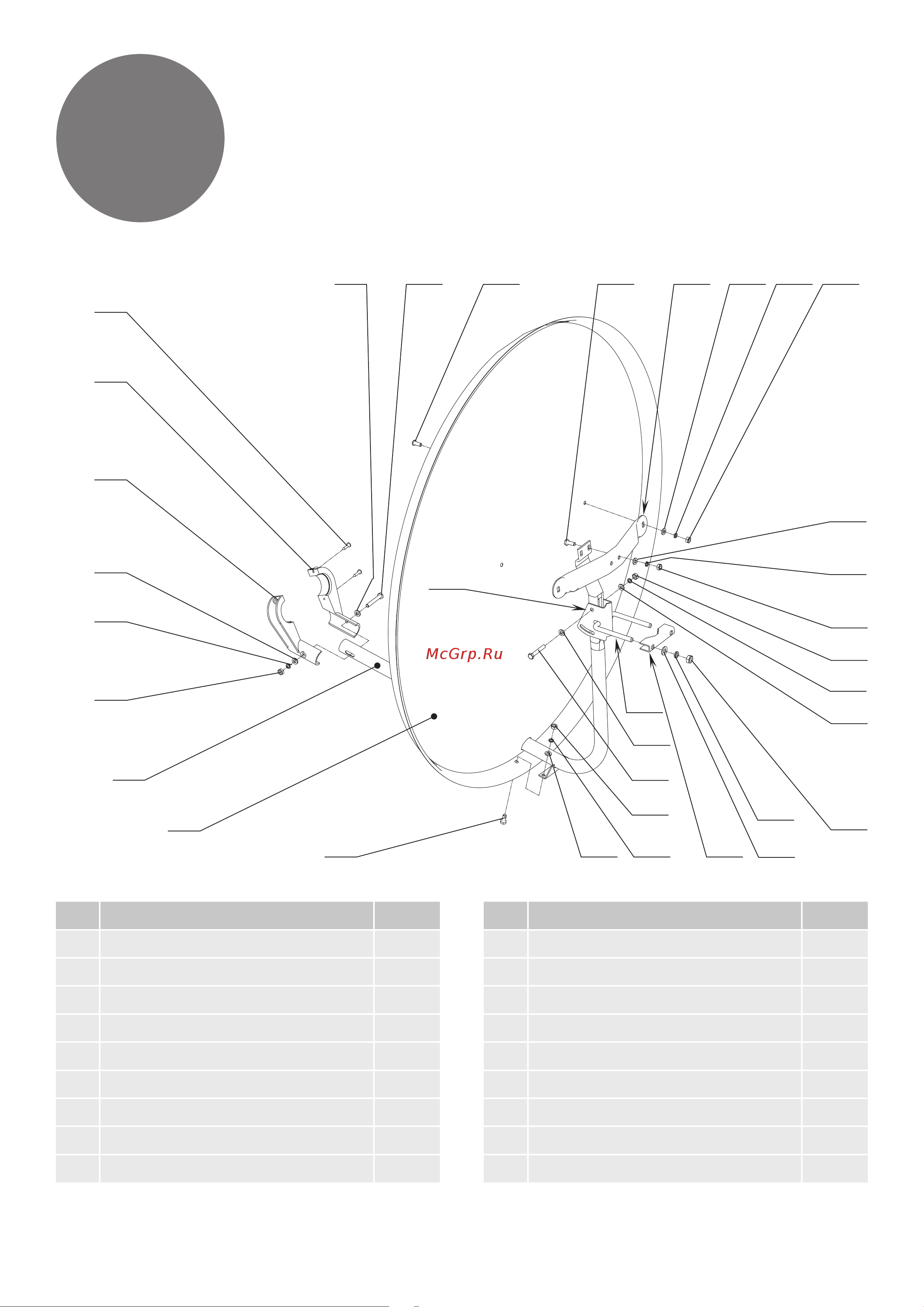

Схема сборки антенн СА-600 и СА-900
№ Наименование Кол-во
1 Зеркало 1
2 Штанга»несущая 1
3 Держатель 1
4 Кронштейн»поворотный 1
5 Держатель»левый/правый 1/1
6 Зажим 1
7 Скоба 1
8 Болт»М6х12 2
9 Болт»М6х16 2
№ Наименование Кол-во
10 Болт»М6х45 3
11 Винт»М4х20»(саморез) 2
12 Винт»М6х14»(полукруглый) 2
13 Гайка»М6 9
14 Гайка»М8 2
15 Шайба»d6»гровер 9
16 Шайба»d8»гровер 2
17 Шайба»d6 12
18 Шайба»d8 2
17
5
5
17
15
13
11
10 12
1
17 15 13
3
8
15
13
6
18
17
17
17
2
4
9
10
17
16
14
15
13
13
15
7
4
