113

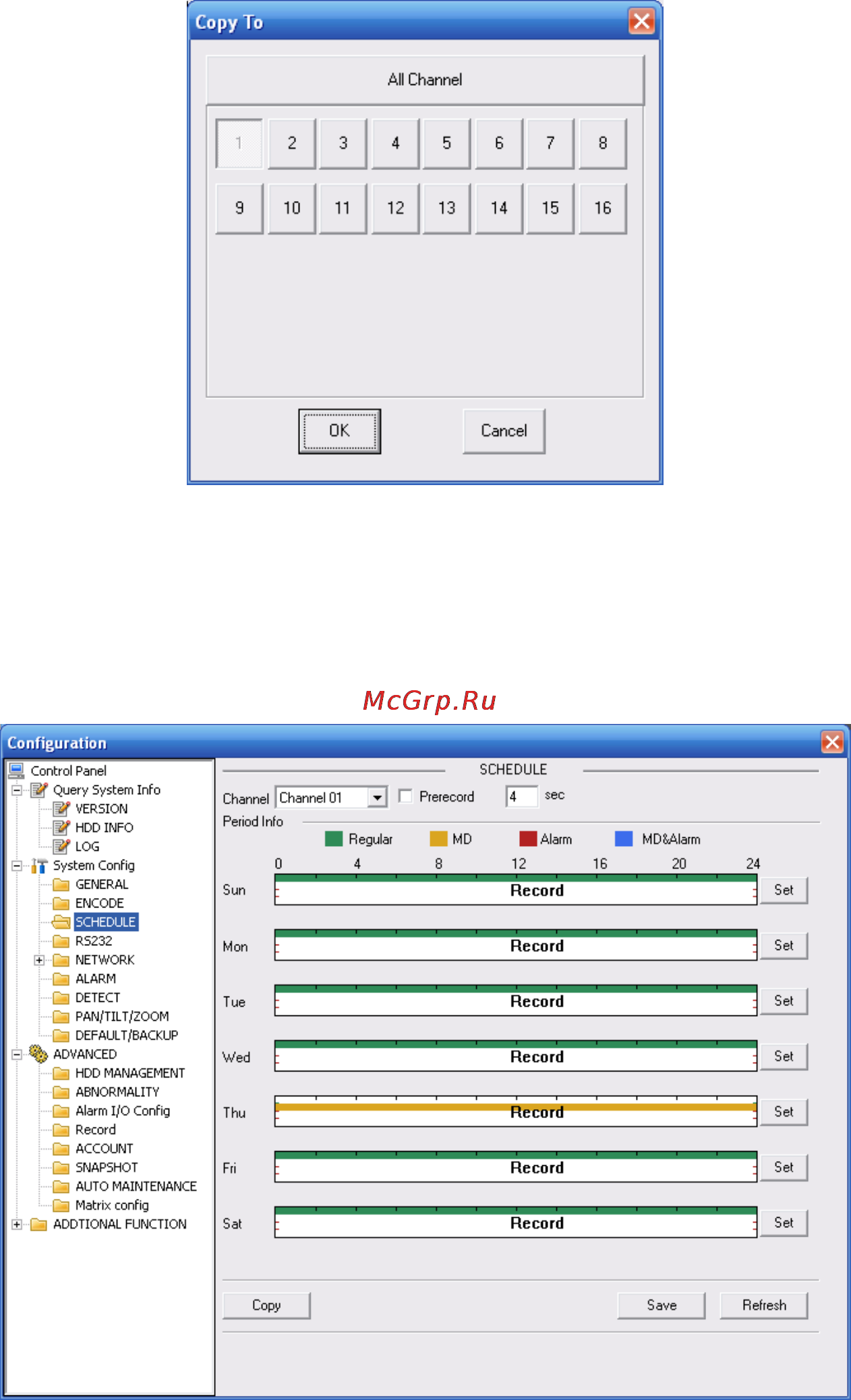

Рис. 7-23.

7.3.2.3 Расписание

Здесь пользователь может установить различные периоды для разных дней. В одном дне

может быть до 6 периодов (см. рис. 7-29).

Рис. 7-24.
