93
Нажмите эту кнопку, система возвращается в одноэкранный режим. Перетащите мышь на
экране для регулирования размера секции.
Рис. 6-4.
Наименование
Кнопка
функции
Функция
Быстрая
клавиша
Кнопка
функции
Функция
Быстрая
клавиша
Зум
ближе
дальше
Фокус
ближе
│
дальше
►│
Диафрагма
сузить
расширить

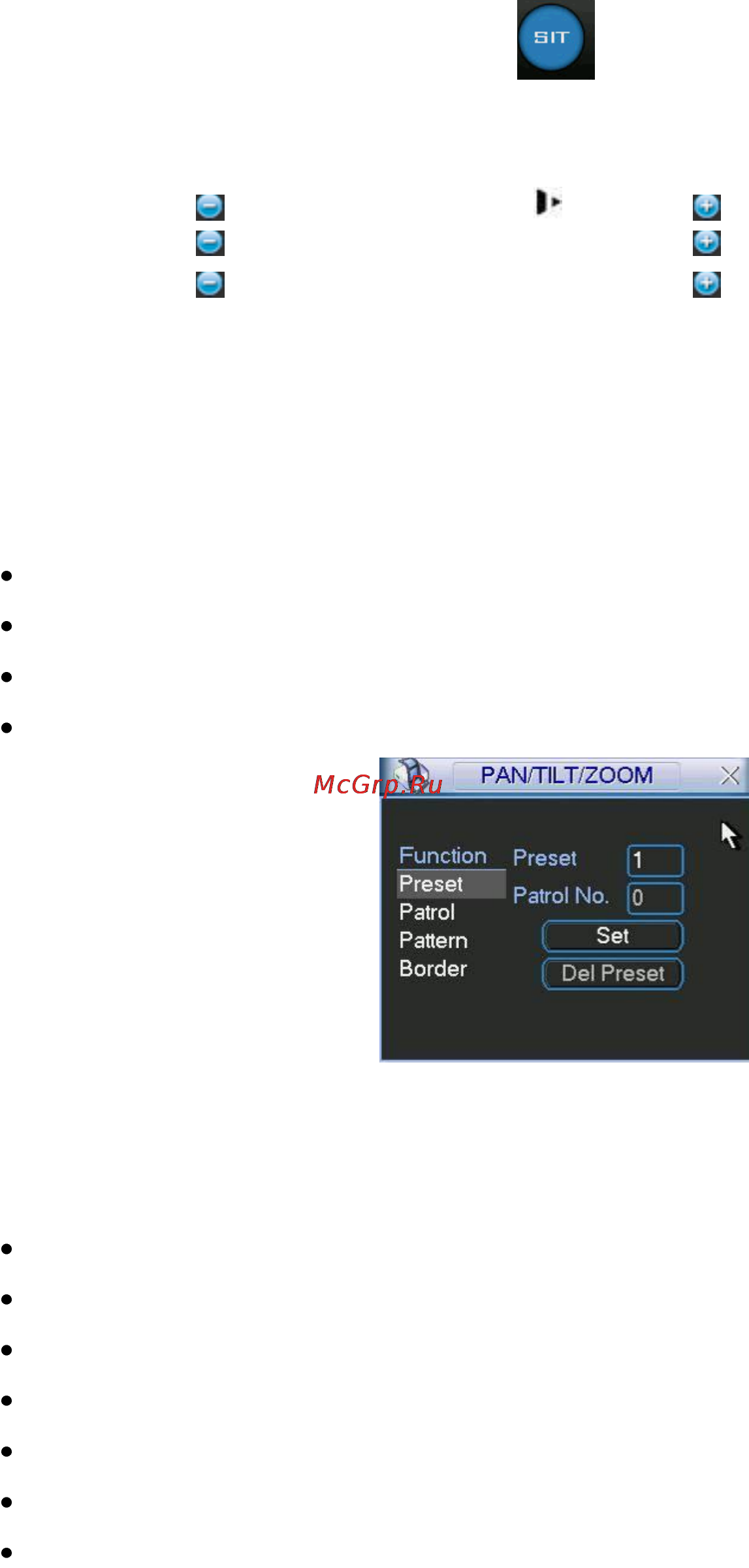

6.2 Функции Предварительная установка, Патруль, Шаблон,
Сканирование
В окне, показанном на рис. 6-2, нажмите кнопку set (Установить). Интерфейс показан
ниже.
Здесь можно настроить следующие элементы:
Preset (Предварительная установка)
Patrol (Патрулирование)
Pattern (Шаблон)
Border (граница)
Рис. 6-5.
В окне, показанном на рис. 6-2, нажмите кнопку page switch, появится интерфейс,
показанный ниже.
Здесь можно активировать следующие функции:
Preset (Предварительная установка)
Tour/Patrol (Обход/Патрулирование)
Pattern (Шаблон)
Auto scan (Авто сканирование)
Auto pan (Авто панорамирование)
Flip (Переворот)
Page switch (переключение страницы)
