11
Наименование
Значок
Функция
Воспр./Пауза
В режиме нормального воспроизведения, нажмите эту
кнопку для приостановки воспроизведения.
В режиме паузы, нажмите эту кнопку для продолжения
воспроизведения.
Переключатель
окна
Mult
Нажмите кнопку для перехода от однооконного к
многооконному режиму.
Челнок (внешнее
кольцо)
В режиме монитора реального времени работает как
клавиша перехода влево/вправо.
В режиме воспроизведения переход от движения по
часовой стрелке к движению против часовой стрелки (и
обратно).
Пошаговый
переход
(внутренняя
шкала)
Клавиша направления вверх/вниз.
В режиме воспроизведения поверните внутреннюю шкалу
для реализации покадрового воспроизведения.
(Применяется только в некоторых специальных версиях.)
Порт USB
Для соединения с запоминающим устройством USB,
мышью, подключаемой к USB порту.
Световой
индикатор
удаленного
управления
ACT
Световой индикатор удаленного управления
Световой
индикатор
состояния
Status
Если горит индикатор Fn, индикатор текущего состояния
равен нулю.
Индикатор
питания
PWR
Индикатор питания
Индикатор
записи
1-32
Этот индикатор загорается, когда система производит
запись.
ИК-приемник
IR
Используется для получения сигнала от удаленного
пульта управления.

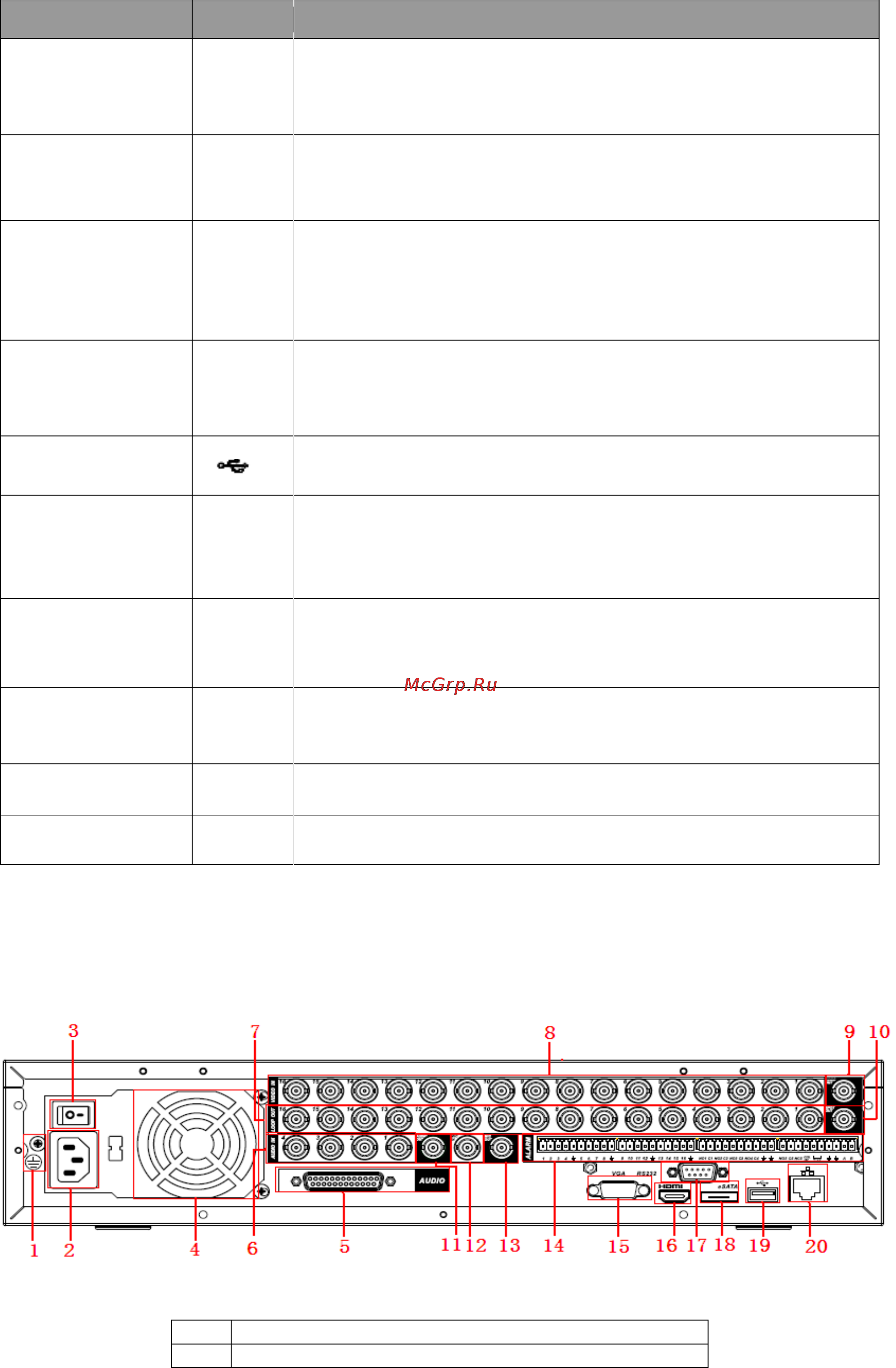

2.2 Задняя панель
2.2.1 Серия 2U
Задняя панель DVR этой серии показана ниже на Рис. 2-9.
Рис. 2-3.
1
Порт GND
2
Входной порт питания
