78

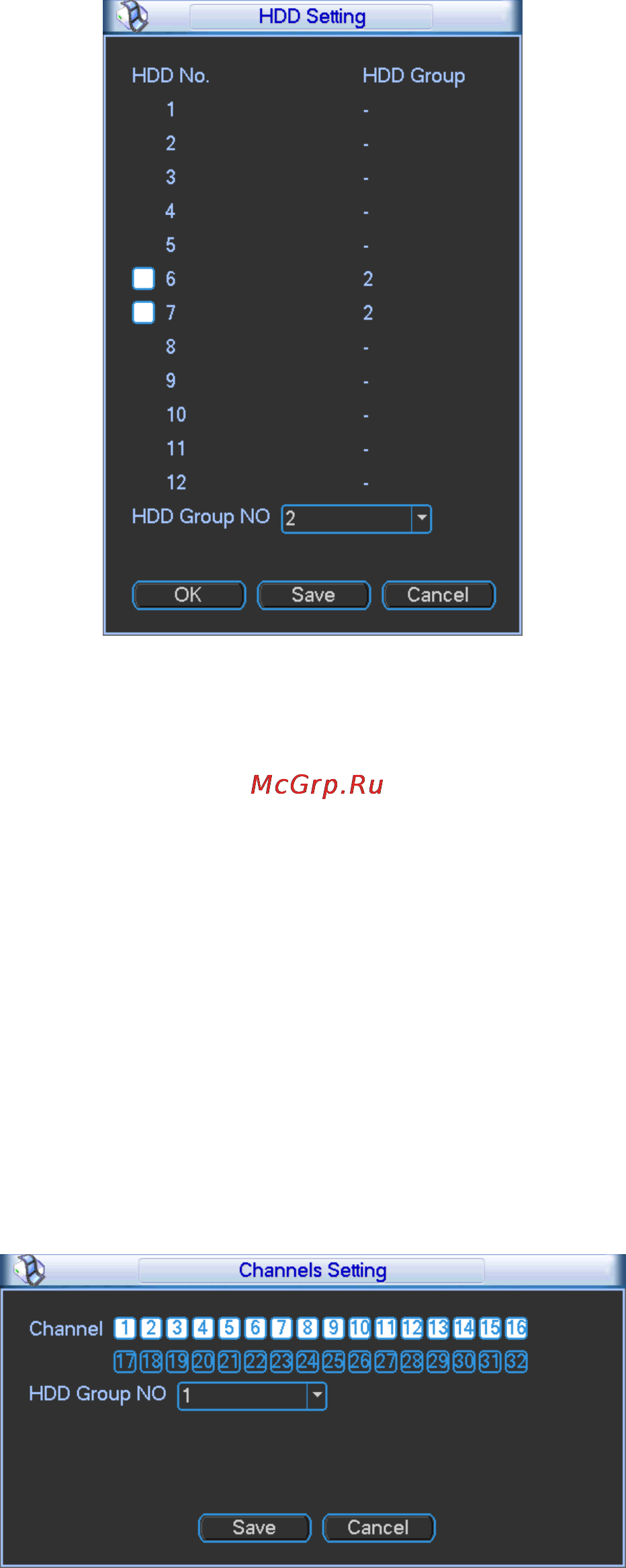

Рис. 5-34.
Установка каналов
Нажмите кнопку Channels Settings (Установка каналов) в верхнем правом углу 9см. рис. 5-
31). Появится раскрывающийся интерфейс, показанный на рис. 5-35.
Когда пользователь осуществляет конфигурирование установки каналов, вначале он
выбирает нужные каналы (например, каналы с 1 по 16), и затем выбирает HDD Group NO
(№ Группы жестких дисков). Для сохранения текущей настройки, нажмите кнопку Save.
На рис. 5-35 и 5-36 показано, что каналы 1-16 связаны с Группой жестких дисков №1, а
каналы 17-32 связаны с Группой жестких дисков №2. Поэтому записи каналов 1-16
хранятся на жестких дисках, принадлежащих Группе жестких дисков №1, а записи
каналов 17-32 хранятся на жестких дисках, принадлежащих Группе жестких дисков №2.
Важно:
Сразу после того, как пользователь изменил установку Группы жестких дисков, система
упаковывает записи и моментальные снимки, и затем перезагружается.
Рис. 5-35.
