23
в. Для очень длинных проводов сигнала, сопротивление 120 Ом должно быть
параллельно соединено между линиями А и В на дальнем конце, чтобы уменьшить
отражение и гарантировать качество сигнала.
г. Контакты «485 А, В» DVR не могут параллельно соединяться с контактами «порт 485»
другого устройства.
д. Напряжение между линиями А, В дешифратора должно быть меньше 5 В.
4. Убедитесь, что внешнее устройство надежно заземлено.
Неправильное заземление может привести к повреждению микросхемы.
3.8.1 Подробная информация о соединении входа и выхода сигнала
тревоги
Информация о входах и выходах тревожной сигнализации приведена в следующей
таблице.
Важно
Обратитесь к спецификациям для получения информации о числе каналов входа и
выхода сигнала тревоги. Не просто считайте число каналов входа и выхода сигнала
тревоги в соответствии с портами на задней панели.
3.8.1.1 Серия 2U

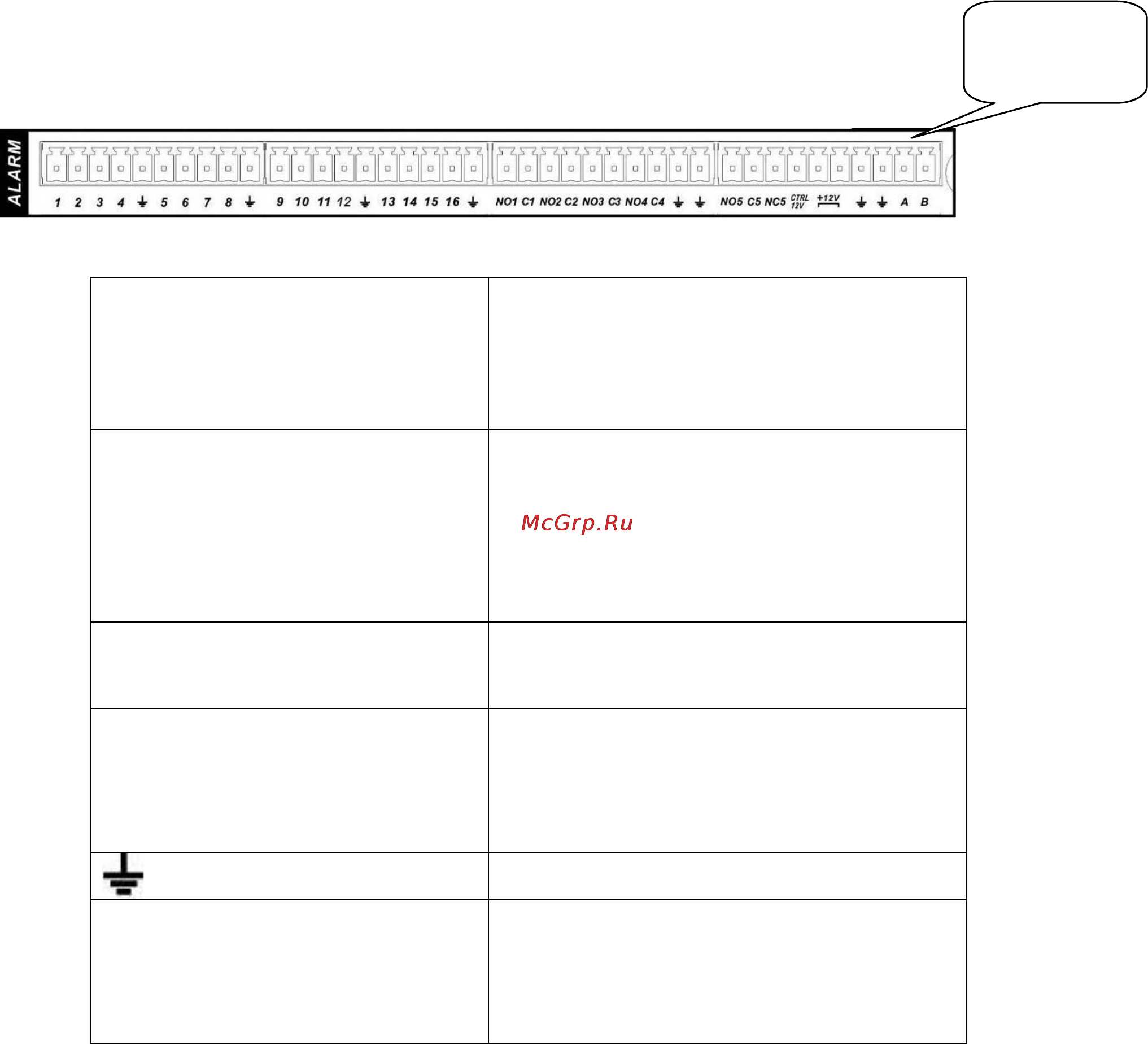

Интерфейс устройства серии 2U показан на
Рис. 3-1.
Рис. 3-1
На первой линии, слева направо:
1， 2， 3， 4， 5， 6， 7， 8，
9， 10， 11， 12， 13， 14，
15， 16
От ALARM 1 до ALARM 16. Тревога
становится активной при низком
напряжении.
На первой линии после номеров
1-16, слева направо:
НР1-З1
НР3-З2
НР3-З3
НР4-З4
НР5-З5-НЗ5
Первые 4 группы – это группы
нормально разомкнутых выходов
активации (кнопок Вкл/Выкл).
НР5-З5-НЗ5– группа НР/НЗ выходов
активации (Кнопки Вкл/Выкл).
CTRL 12V
Выход управляющего напряжения.
Необходимо закрыть питание
устройства, чтобы отменить тревогу.
+12V
Вход внешнего питания. Для подачи
питания +12В (ток меньше 1А),
необходимо периферийное
оборудование.
Кабель заземления
485 A/B
Порт связи 485. Контакты
используются управляющими
устройствами, такими как PTZ. Если
имеется слишком много
дешифраторов PTZ, параллельно
Подключе-
ние кабеля
