Инструкция по эксплуатации Страница: 99

Falcon Eye FE-524D1 Инструкция по эксплуатации онлайн [99/165] 77306

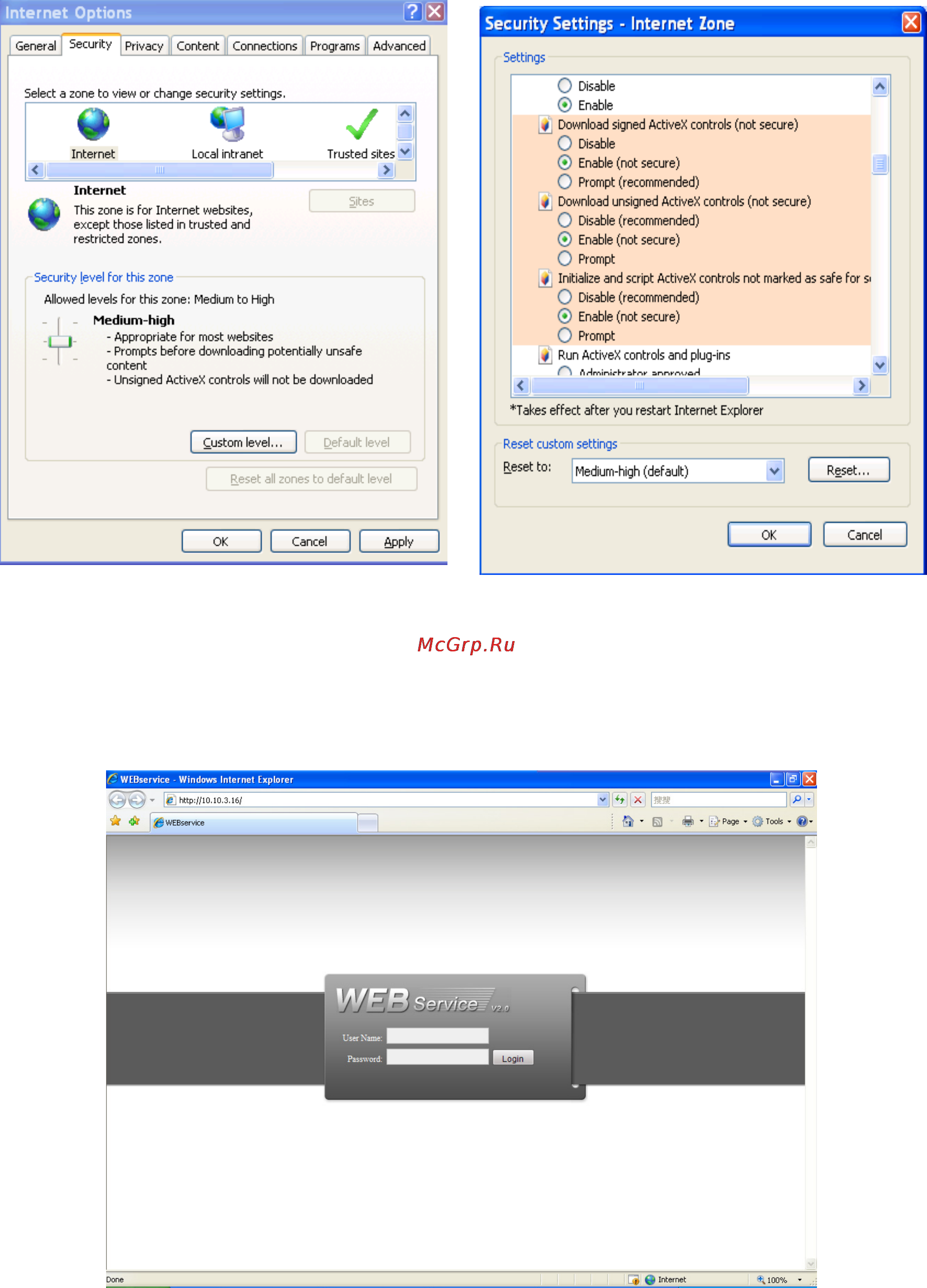

Рис. 7-2

После установки появится интерфейс, показанный на рис. 7-3.

Введите user name (Имя пользователя) и password (Пароль).

По умолчанию заводское имя -admin и пароль - admin.

Примечание: В целях безопасности измените пароль после первого входа в систему.

Рис. 7-3

После регистрации вы увидите главное окно (см. рис. 7-6).

Это главное окно может быть разделено на следующие секции.
