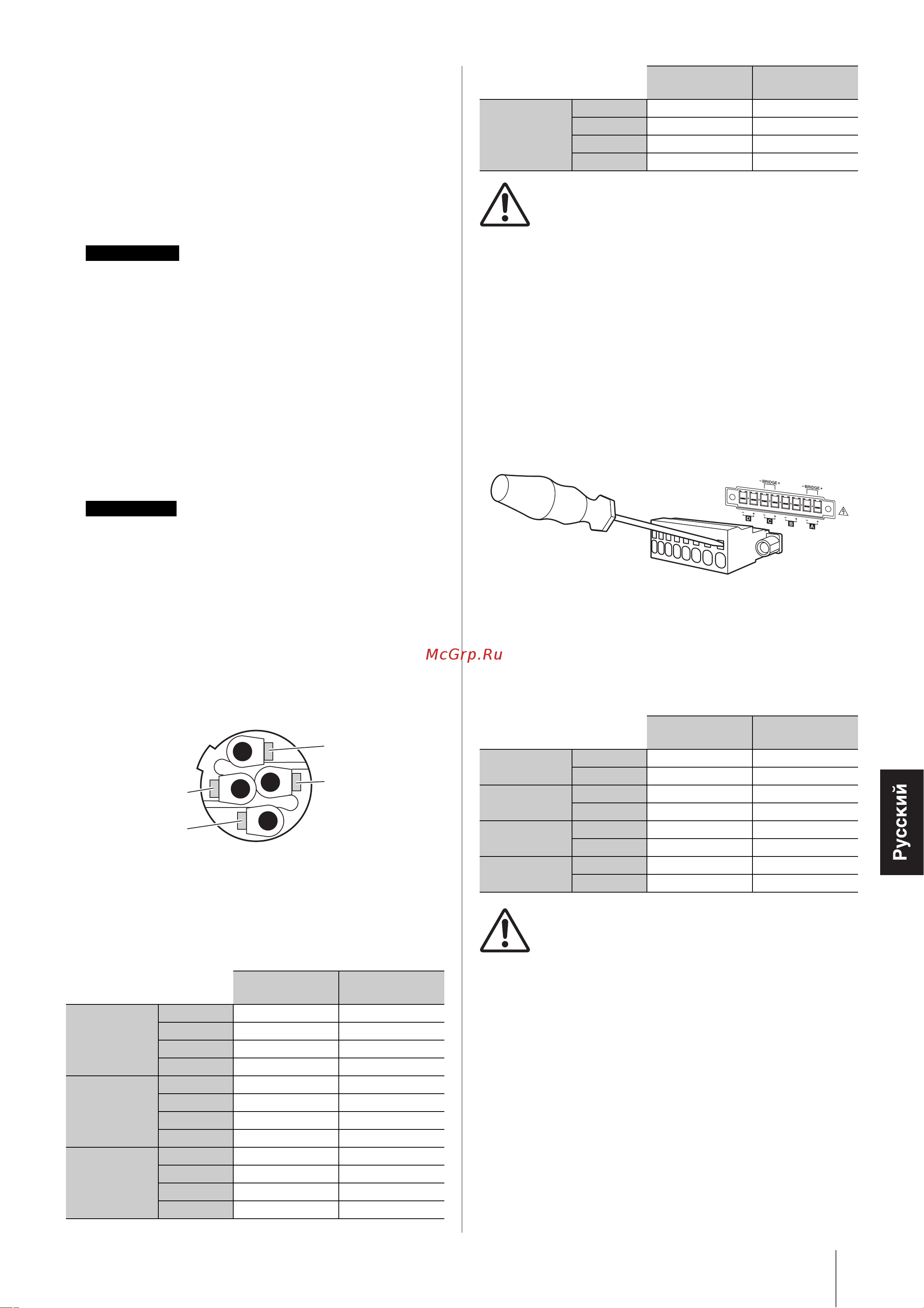

Yamaha PC406-D [11/26] Подключение динамиков
![Yamaha PC406-D [11/26] Подключение динамиков](/views2/1829234/page11/bgb.png)
95
q Разъем Dante [PRIMARY]
Разъем Dante [SECONDARY]
Такие разъемы etherCON (RJ45) позволяют подключать
модуль к другим Dante-совместимым устройствам (например,
к консоли серии CL) с помощью стандартных кабелей
Ethernet (рекомендуется применять кабель категории не
ниже CAT5e). Для серии PC-D используйте разъемы RJ-45,
которые соответствуют стандарту etherCON CAT5 от Neutrik
Corporation. Для серии PC-DI используйте разъемы RJ-45.
w Разъем NETWORK (Сеть)
Это разъем RJ-45, позволяющий подключить модуль
к компьютеру через кабель Ethernet (рекомендуется
применять кабель категории CAT5e или выше).
Он в основном используется для отслеживания и контроля
нескольких подключенных устройств в специальном
программном приложении ProVisionaire Amp Editor.
Подключение динамиков
Для серии PC-D
В данном устройстве для подключения динамиков используются
выходные разъемы Speakon (NL4).
Выходы данного устройства можно соединить перемычкой по
парным каналам.
Поскольку для использования в режиме объединенных каналов
не существует специальных выходов, строго соблюдайте
следующие схемы назначения контактов.
Для серии PC-DI
В данном устройстве для подключения динамиков используются
разъемы Euroblock (7,6 мм, 8 контактов).
Вставьте кончик отвертки в квадратный держатель,
расположенный в верхней части отверстия для ввода кабеля.
Вставив отвертку и отведя внутреннюю пружину, можно вставить
или вынуть кабель.
Выходы данного устройства можно соединить перемычкой по
парным каналам.
Поскольку для использования в режиме объединенных каналов
не существует специальных выходов, строго соблюдайте
следующие схемы назначения контактов.
Используйте кабель STP (экранированную витую пару) для защиты от
электромагнитных помех. При использовании кабелей STP убеди-
тесь, что металлические части разъемов электрически подключены к
экрану кабеля проводящей лентой.
Используйте кабель STP (экранированную витую пару) для защиты от
электромагнитных помех.
ОДИНОЧНЫЙ
СОЕДИНЕН-
НЫЙ
NL4 A
1+ CH A+ CH A+
1- CH A- CH A-
2+ CH B+ —
2- CH B- —
NL4 B
1+ CH B+ —
1- CH B- —
2+ CH A+ CH A+
2- CH A- CH A-
NL4 C
1+ CH C+ CH C+
1- CH C- CH C-
2+ CH D+ —
2- CH D- —
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
Штекер NeutrikNL4
2-
2+
1+
1-
NL4 D
1+ CH D+ —
1- CH D- —
2+ CH C+ CH C+
2- CH C- CH C-
ПРЕДУПРЕЖДЕНИЕ
Не прикасайтесь к контактам неиспользуемых
каналов и не допускайте коротких замыканий.
Высокое напряжение присутствует даже на
неиспользуемых контактах.
ОДИНОЧНЫЙ
СОЕДИНЕН-
НЫЙ
EURO A
+ CH A+ CH A+
– CH A- CH A-
EURO B
+ CH B+ —
– CH B- —
EURO C
+ CH C+ CH C+
– CH C- CH C-
EURO D
+ CH D+ —
– CH D- —
ПРЕДУПРЕЖДЕНИЕ
Не прикасайтесь к контактам неиспользуемых
каналов и не допускайте коротких замыканий.
Высокое напряжение присутствует даже на
неиспользуемых контактах.
ОДИНОЧНЫЙ
СОЕДИНЕН-
НЫЙ
