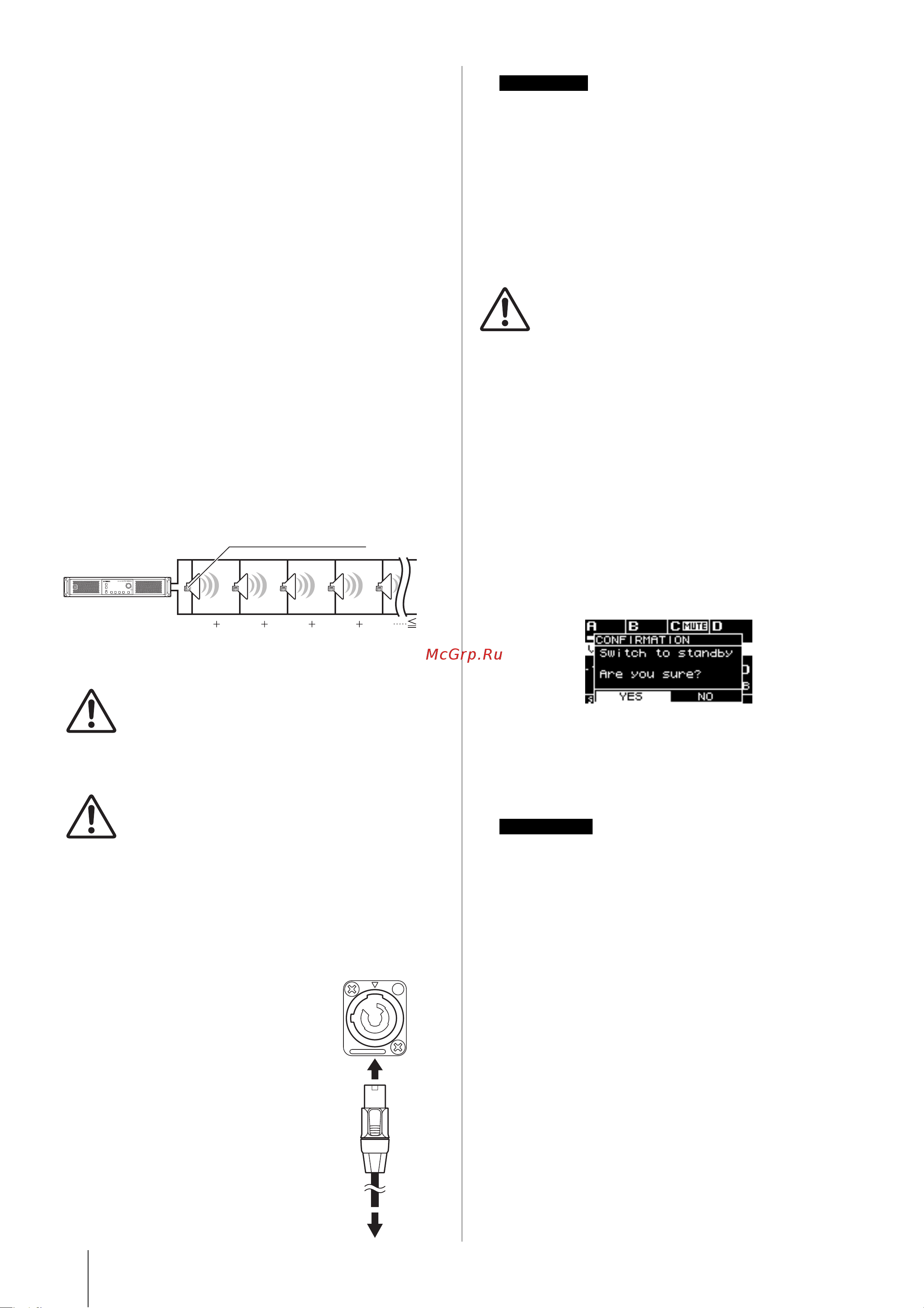

![Yamaha PC406-D [12/26] Подключение электропитания](/views2/1829234/page12/bgc.png)
96
Подключения с высоким
импедансом (только серия PC-DI)
Серия PC-DI также поддерживает высокий импеданс (линия
100 В / 70 В).
Число подключаемых акустических
систем
Если общая номинальная мощность входа для всех динамиков в
системе находится в пределах выходной мощности усилителя,
к нему может быть подключено произвольное количество
акустических систем, соединенных параллельно.
При использовании подключений с высоким импедансом
номинальная мощность входа всех динамиков акустической
системы определяется настройками трансформатора,
используемого с акустической системой.
При использовании PC406-DI с выходом 600 Вт и акустической
системой, номинальная мощность которой на входе составляет
20 Вт на основании настройки трансформатора, расчеты(*)
указывают на то, что мы можем использовать до 30 динамиков на
канал и до 120 динамиков акустической системы для всех
четырех каналов. Также можно подключать акустические
системы с различной номинальной мощностью на входе.
* Для компенсации вариации импеданса первичной обмотки
трансформатора, возможных изменений отводов в будущем, а также
добавления динамиков рекомендуется оставить запас в 20 %.
Подключение электропитания
1. Подключите кабель питания,
входящий в комплект
поставки. Сначала
подключите кабель питания к
устройству, а затем к
электрической розетке.
Подключая кабель питания, вставьте
его до упора, а затем поверните по
часовой стрелке, пока не услышите
щелчок. При отсоединении кабеля
питания потяните защелку на себя,
поверните разъем против часовой
стрелки и вытащите его.
Переключение питания: режим
ожидания / включено
Режим ожидания → включено
1. Удерживайте выключатель питания нажатым две
секунды или дольше.
Питание включится, а кнопка перестанет мигать и начнет
непрерывно гореть зеленым. Появится экран HOME
(VOLUME) (ГЛАВНЫЙ (ГРОМКОСТЬ)).
Включено → режим ожидания
1. Нажмите выключатель питания.
На дисплее появится запрос на подтверждение операции.
2. С помощью основного регулятора выберите
вариант YES (ДА), затем нажмите основной
регулятор для подтверждения. Устройство
перейдет в режим ожидания.
ПРЕДУПРЕЖДЕНИЕ
Используйте только кабель питания, входящий в
комплект поставки. Не используйте этот кабель
питания с какими-либо другими устройствами.
Это может привести к сбоям в работе
устройства, перегреву и возгоранию.
ВНИМАНИЕ
Выключите питание, прежде чем подключать
или отключать кабель питания.
УВЕДОМЛЕНИЕ
Расположите кабель питания так, чтобы заднее выпускное
отверстие вентиляции не было направлено прямо на него.
Температура на выпуске вентиляции может вызвать
деформацию кабеля питания.
20 Вт 20 Вт 20 Вт 20 Вт 20 Вт 600 Вт
70 В / 100 В
Трансформатор динамика
Кабель
питания
к розетке электросети
Разъем AC IN
Быстрое последовательное включение и выключение модуля через
разъем питания может привести к его повреждению. Перед тем как
включить устройство после его выключения с помощью разъема
питания, подождите не менее пяти секунд.
ВНИМАНИЕ
Во избежание громкого шума в динамике при
включении питания подавайте питание на каждый
модуль в следующем порядке: источники звука,
микшер, усилитель. Выключайте электропитание
устройств в обратном порядке.
Настройки, сделанные перед отключением питания, сохраняются
(состояние на момент отключения от розетки электросети). При
следующей подаче питания устройство запускается с этими
настройками.
УВЕДОМЛЕНИЕ
Если устройство подключено к розетке электросети,
оно находится в режиме ожидания, и ток через него
проходит на минимальном уровне.
Если устройство не используется в течение
длительного времени, обязательно отключите кабель
питания от розетки переменного тока.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
