Элементы управления и функции
Руководство пользователя XMV8280/XMV8140/XMV8280-D/XMV8140-D
154

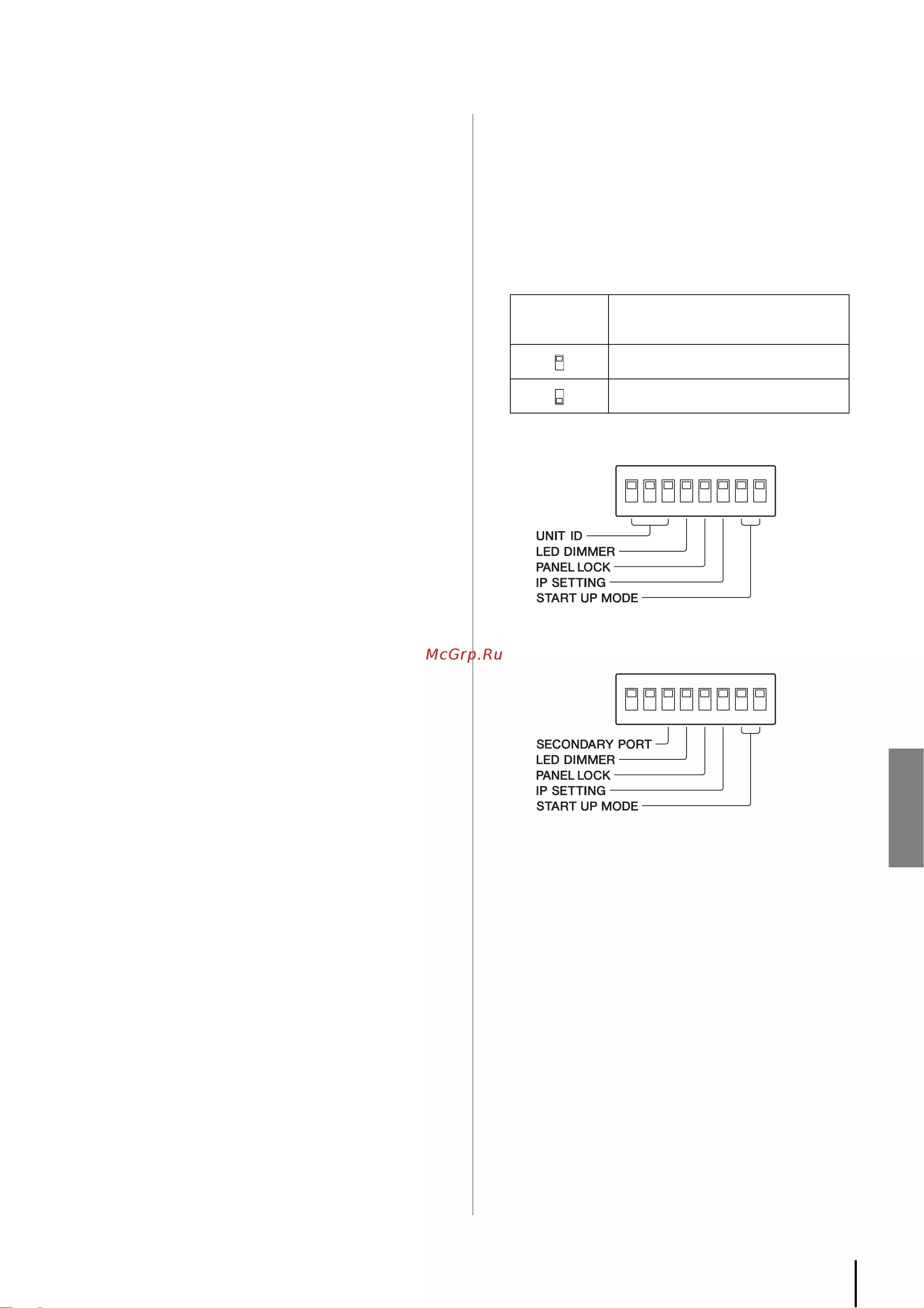

Переключатели 1–3 (UNIT ID)
(только для XMV8280/XMV8140)
Используйте DIP-переключатели 1–3 для указания
цифры старшего разряда, а поворотный
переключатель [UNIT ID] @2 для выбора цифры
младшего разряда для установки до 127 комбинаций
UNIT ID в диапазоне от 01 до 7F (127).
Переключатель 3 (SECONDARY PORT)
(только для XMV8280-D/XMV8140-D)
Устанавливает разъем Dante [SECONDARY] @1 на
задней панели так, если бы он использовался для
последовательного или резервного соединения.
Подробнее о подключении см. в Pуководстве
пользователя MTX-MRX Editor.
Переключатель 4 (LED DIMMER)
Задает яркость индикаторов передней панели и экрана.
Переключатель 5 (PANEL LOCK)
Определяет параметр блокировки передней панели
(блокирует все операции на панели, включая кнопку
[MUTE] o и настройки ослабления). Выбор
параметра LOCK после завершения всех настроек
позволяет защитить параметры громкости или
выключения звука от неправильного редактирования.
Даже при выборе настройки LOCK можно временно
разблокировать панель, нажав кнопку [FUNCTION]
!7 и [SELECT] A t. Панель снова перейдет в режим
блокировки через одну минуту при условии
невыполнения операций или при повторном нажатии
кнопки [FUNCTION] и [SELECT] A, а также при
отключении питания.
Переключатель 6 (IP SETTING)
Позволяет использовать значение UNIT ID в качестве
IP-адреса устройства для обмена данными с
компьютером, либо задавать IP-адрес редактором или
DHCP-сервером.

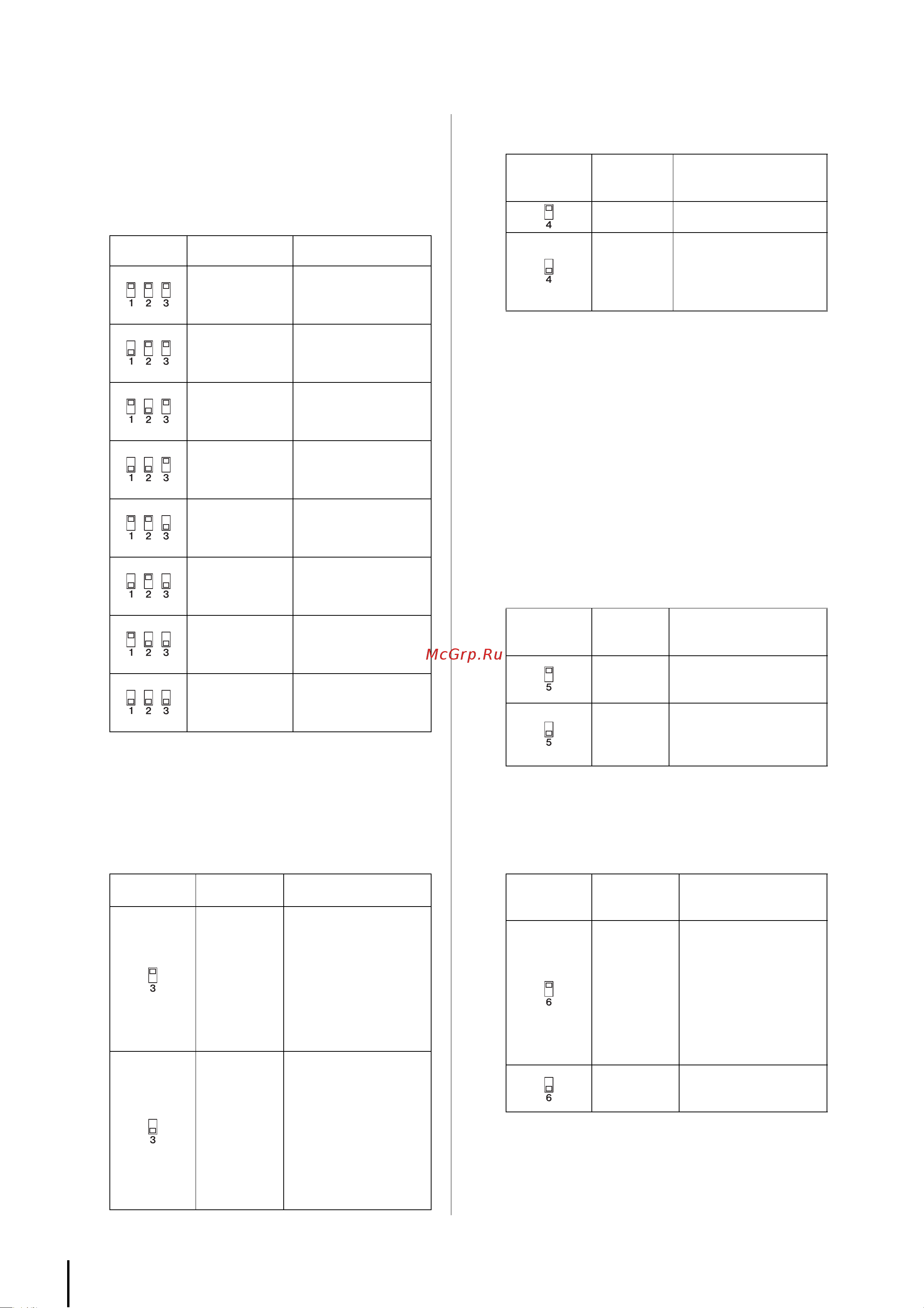

Переклю-
чатели DIP
Установка Описание
Верхняя цифра
UNIT ID задана
равной 0.
Поворотный
переключатель [UNIT
ID] задает значение в
диапазоне от 01 до 0F.
Цифра старшего
разряда UNIT ID
задана равной 1.
Поворотный
переключатель [UNIT
ID] задает значение в
диапазоне от 10 до 1F.
Цифра старшего
разряда UNIT ID
задана равной 2.
Поворотный
переключатель [UNIT
ID] задает значение в
диапазоне от 20 до 2F.
Цифра старшего
разряда UNIT ID
задана равной 3.
Поворотный
переключатель [UNIT
ID] задает значение в
диапазоне от 30 до 3F.
Цифра старшего
разряда UNIT ID
задана равной 4.
Поворотный
переключатель [UNIT
ID] задает значение в
диапазоне от 40 до 4F.
Цифра старшего
разряда UNIT ID
задана равной 5.
Поворотный
переключатель [UNIT
ID] задает значение в
диапазоне от 50 до 5F.
Цифра старшего
разряда UNIT ID
задана равной 6.
Поворотный
переключатель [UNIT
ID] задает значения в
диапазоне от 60 до 6F.
Цифра старшего
разряда UNIT ID
задана равной 7.
Поворотный
переключатель [UNIT
ID] задает значение в
диапазоне от 70 до 7F.
Переключа-
тели DIP
Установка Описание
DAISY CHAIN
Разъем Dante
[SECONDARY]
используется для
последовательного
подключения. Сигнал
на разъеме Dante
[PRIMARY] будет
передаваться на
следующее устройство
в цепи как есть.
REDUNDANT
Разъем Dante
[SECONDARY]
используется для
резервной сети. Он
будет функционировать
как резервное
подключение,
независимое от сети,
к которой подключен
разъем Dante
[PRIMARY].
Переключа-
тели DIP
(Режим)
Установка Описание
OFF (выкл) Нормальная яркость.
ON (вкл)
Уменьшенная яркость.
Используйте данную
настройку, если
индикаторы и экран
горят слишком ярко.
ПРИМЕЧАНИЕ.
Яркость индикатора [POWER] !0 не будет уменьшена.
Переключа-
тели DIP
(Режим)
Установка Описание
UNLOCK
(Разблокир
овать)
Передняя панель не
блокируется.
LOCK
(Заблокиро
вать)
Блокировка функций
передней панели, за
исключением подачи
питания.
Переключа-
тели DIP
(Режим)
Установка Описание
UNIT ID
IP-адрес будет
определен через
значение UNIT ID.
IP-адрес будет указан в
формате 192.168.0.xxx
(где xxx — это значение
UNIT ID).
Однако если UNIT ID
установлен на «FF», xxx
— это 127.
PC (ПК)
IP-адрес будет
определен редактором
или DHCP-сервером.
ПРИМЕЧАНИЕ.
При первом подключении устройства к компьютеру,
установите переключатель в положение «UNIT ID».
После указания IP-адреса в редакторе выставьте
переключатель в положение «PC».
