Передняя панель
Руководство пользователя
107
7 Индикаторы [SYSTEM]
Индикация рабочего состояния Ri8-D/Ro8-D.
Когда модуль работает нормально, постоянно
горит зеленый индикатор и не горит красный
индикатор.
Когда питание модуля включено, следующая
индикация свидетельствует о ненормальной
работе модуля: не горит зеленый индикатор либо
горит или мигает красный индикатор. В этом
случае см. раздел «Сообщения» (см. стр. 114).
8 Индикаторы [SYNC]
Индикация рабочего состояния внутреннего
сетевого блока Dante модуля Ri8-D/Ro8-D.
Если горит зеленый индикатор, модуль работает
как подчиненное устройство синхронизации
и синхронизируется по сигналам синхронизации.
Если зеленый индикатор мигает, модуль работает
как главное устройство синхронизации.
Когда питание модуля включено, но не горит
зеленый индикатор, модуль работает
ненормально. В этом случае см. раздел
«Сообщения» (см. стр. 114).
Если горит или мигает оранжевый индикатор,
см. раздел «Сообщения».

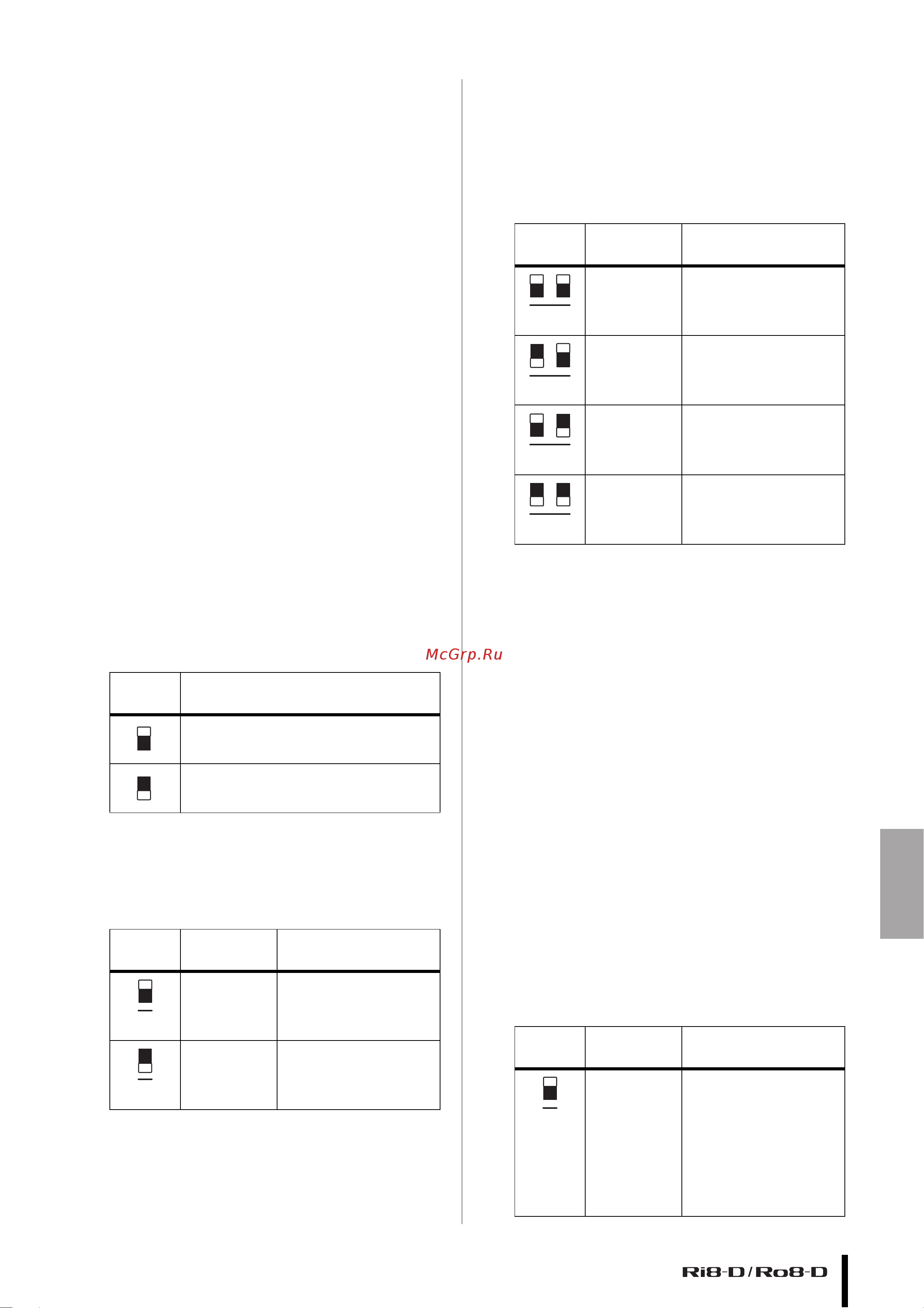

9 Переключатели DIP
Эти переключатели служат для настроек,
связанных с операцией запуска данного модуля.
Переключатели DIP следует использовать, когда
питание этого модуля выключено (OFF).
В противном случае настройка будет
неэффективна.
Подробные сведения приведены далее.
• Переключатель 1 (UNIT ID)
Установка этого переключателя определяет,
в каком диапазоне задается значение поворотным
переключателем [UNIT ID]: 0 – F (0 – 15) или
10 – 1F (16 – 31).
• Переключатели 2 и 3 (РЕЖИМ ВЫБОРА IP)
Эти переключатели задают метод настройки
IP-адреса, используемого для связи с внешним
устройством, например R Remote. При
подключении устройств серии R к компьютеру в
первый раз после покупки установите этот
переключатель в любое положение, кроме STATIC
IP (MANUAL). Если вы хотите установить этот
переключатель в положение STATIC IP
(MANUAL), сначала задайте IP-адрес в R Remote,
а затем переведите этот переключатель в
положение STATIC IP (MANUAL).
• Переключатель 4 (SECONDARY PORT)
Определяет, используется ли разъем [SECONDARY]
на задней панели для последовательного
подключения или резервной сети.
При установке [DAISY CHAIN] (последовательное
подключение) можно последовательно
подключить несколько сетевых устройств,
поддерживающих Dante, не используя сетевой
коммутатор. Подробнее о последовательных
подключениях см. в подразделе «Сеть с
последовательным подключением» в разделе
«О подключениях» (см. стр. 110).
При установке [REDUNDANT] (резервная)
разъем [PRIMARY] будет использоваться для
первичных подключений, а разъем
[SECONDARY] – для вторичных (резервных)
подключений. Если по какой-то причине
(например, при повреждении или
непреднамеренном отсоединении кабеля) данный
модуль не сможет передавать сигналы через
разъем [PRIMARY], для передачи данных
и выполнения функций по резервной сети
автоматически будет использоваться разъем
[SECONDARY]. Подробнее о резервных сетях
см. в подразделе «О резервных сетях» в разделе
«О подключениях» (см. стр. 110).
Переклю-
чатель
Состояние
Состояние при перемещении
переключателя вверх.
Состояние при перемещении
переключателя вниз.
Переклю-
чатель
Установка Описание
UNIT ID
в диапазоне
0 – F
Поворотный
переключатель [UNIT ID]
задает значение
в диапазоне 0 – F.
UNIT ID
в диапазоне
10 – 1F
Поворотный
переключатель [UNIT ID]
задает значение
в диапазоне 10 – 1F.
1
1
Переклю-
чатель
Установка Описание
AUTO IP Сети Dante
автоматически
назначают IP-адрес.
DHCP IP-адрес назначается
используемым
DHCP-сервером.
STATIC IP
(AUTO)
IP-адрес указывается в
формате 192.168.0.xx
(где xx — это код
устройства UNIT ID).
STATIC IP
(MANUAL)
IP-адрес назначается
с внешнего устройства,
например R Remote.
Переклю-
чатель
Установка Описание
DAISY CHAIN Разъем [SECONDARY]
используется для
последовательного
подключения.
Он может
использоваться для
последовательного
подключения к разъему
[PRIMARY] следующего
устройства.
2
3
2 3
2
3
2
3
4
