Yamaha Ro8-D [14/26] Сеть с последовательным подключением
О подключениях
Руководство пользователя
110
О подключениях

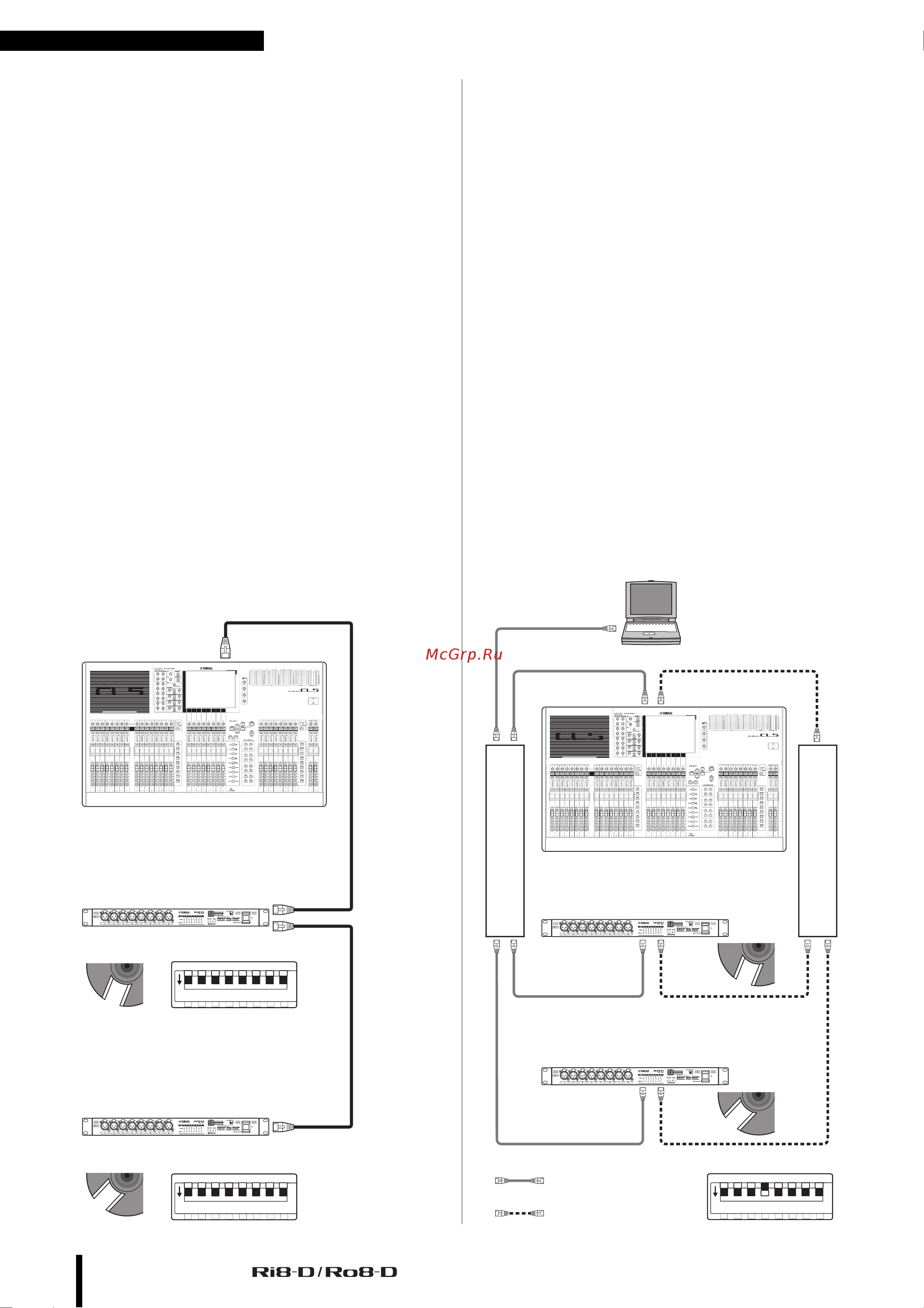

Предусмотрены два способа подключения модуля
Ri8-D/Ro8-D к сети Dante.
ПРИМЕЧАНИЕ
Последовательное соединение подходит для простой
системы с небольшим количеством устройств.
Используйте звездообразную сеть, если необходимо
подключить большое количество устройств.
Сеть с последовательным
подключением
Последовательное подключение представляет собой
электрическую схему, в которой несколько устройств
подключены последовательно одно за другим.
При таком подключении обеспечивается простая сеть
без сетевых коммутаторов.
В случае подключения большого количества устройств
необходимо установить более высокое значение
задержки, чтобы не допустить пропусков аудио,
которые могут вызываться увеличением задержки
передачи сигнала между устройствами. Кроме того,
вслучае разрыва соединения в сети
с последовательным подключением поток сигналов
прерывается в точке разрыва, и за этой точкой
никакие сигналы не передаются.
Звездообразная сеть
В звездообразной сети каждое устройство
подключается к центральному сетевому коммутатору.
Используя сетевой коммутатор, совместимый с GbE,
можно сконфигурировать широкополосную
крупномасштабную сеть. Рекомендуется использовать
сетевой коммутатор, поддерживающий разные
функции для управления и контроля сети (такие как
Qos (качество обслуживания)), способность
назначения приоритетов для потоков данных,
например, для синхронизации по тактовым сигналам
или передачи аудиоданных по определенным каналам
передачи данных).
Такая топология широко применяется для
конфигурации резервной сети, чтобы непредвиденные
сетевые неполадки не влияли на передачу
аудиосигналов и стабильность связи.
О резервных сетях
Резервная сеть состоит из двух цепей – первичной
и вторичной. Обычно работа сети осуществляется по
первичной цепи. Однако, если происходит разрыв
соединения в первичной цепи, связь автоматически
будет осуществляться по вторичной цепи.
Таким образом, использование резервной сети
с звездообразной топологией повышает стабильность
связи в сравнении с сетью с последовательным
подключением.
0
1
2
3
4
E
F
0
1
2
3
4
E
F
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
CL5
Ri8-D (ID#1)
Ro8-D (ID#2)
SECONDARY
PRIMARY
PRIMARY
1
1 2 3 4 5 6 7 8
ON
1
1 2 3 4 5 6 7 8
ON
Ri8-D (ID#1)
Ro8-D (ID#2)
1 2 3 4 5 6 7 8
ON
1
1 2 3 4 5 6 7 8
ON
1
1 2 3 4 5 6 7 8
ON
CL5
0
1
2
3
4
E
F
0
1
2
3
4
E
F
Компьютер
Сетевой коммутатор A
Сетевой коммутатор B
Первичная цепь Dante
Вторичная цепь Dante
14
