Задняя панель
Руководство пользователя
109
Задняя панель
C AC IN, разъем
Служит для подключения прилагаемого кабеля
питания от электросети. Сначала следует
подключить кабель питания к устройству, а затем
вставить вилку кабеля питания в розетку
электросети.
Прилагаемый кабель снабжен специальным
механизмом блокировки (V-LOCK) для
предотвращения случайного отсоединения.
Полностью вставьте кабель питания в разъем
до щелчка.
ВНИМАНИЕ!
Выключите питание, прежде
чем подключать или
отсоединять кабель
питания.
Для отсоединения кабеля
питания нажмите кнопку
блокировки на штекере.
D Разъемы [PRIMARY]/[SECONDARY]
Модуль Ri8-D/Ro8-D можно подключать к другим
устройствам, совместимым с Dante (например,
к устройству серии CL), используя эти разъемы
RJ45 и стандартные кабели Ethernet
(рекомендуется применять кабель не хуже
категории CAT5e).
Если переключатель DIP 4 на передней панели
установлен в верхнее положение (DAISY CHAIN),
аудиосигналы, поступающие на один из этих
разъемов, будут выводиться из другого.
Подробнее о последовательных подключениях
см. в подразделе «Сеть с последовательным
подключением» в разделе «О подключениях»
(см. стр. 110).
Если переключатель DIP 4 на передней панели
установлен в нижнее положение (REDUNDANT),
разъем [PRIMARY] будет использоваться для
первичного подключения, а разъем
[SECONDARY] – для вторичного (резервного)
подключения. Если по какой-то причине
(например, при повреждении или
непреднамеренном отсоединении кабеля) данный
модуль не сможет передавать сигналы через
разъем [PRIMARY], для связи автоматически
будет использоваться разъем [SECONDARY].
Подробнее о резервных сетях см. в подразделе
«О резервных сетях» в разделе «О подключениях»
(см. стр. 110).
ПРИМЕЧАНИЕ
• Используйте кабель типа STP (экранированная витая
пара) во избежание появления электромагнитных
помех. Убедитесь, что металлические части
штекеров подключены к экрану кабеля STP
с помощью проводящей ленты или подобным
способом.
• Подключайте только устройства, совместимые
с Dante или GbE (включая компьютер).
E Индикаторы [LINK/ACT]
Индикация состояния связи для разъемов
[PRIMARY] и [SECONDARY].
Быстро мигают при правильном подключении
кабелей Ethernet.
F Индикаторы [1G]
Горят, когда сеть Dante функционирует как
Giga-bit Ethernet.
G Винт заземления
Необходимо надежно подключить заземление
корпуса через кабель питания, если заземлена
розетка электросети, поскольку кабель питания
является трехжильным. Кроме того, подключение
этого винта к земле защищает от фонового шума
и помех.
C
EF
D
G

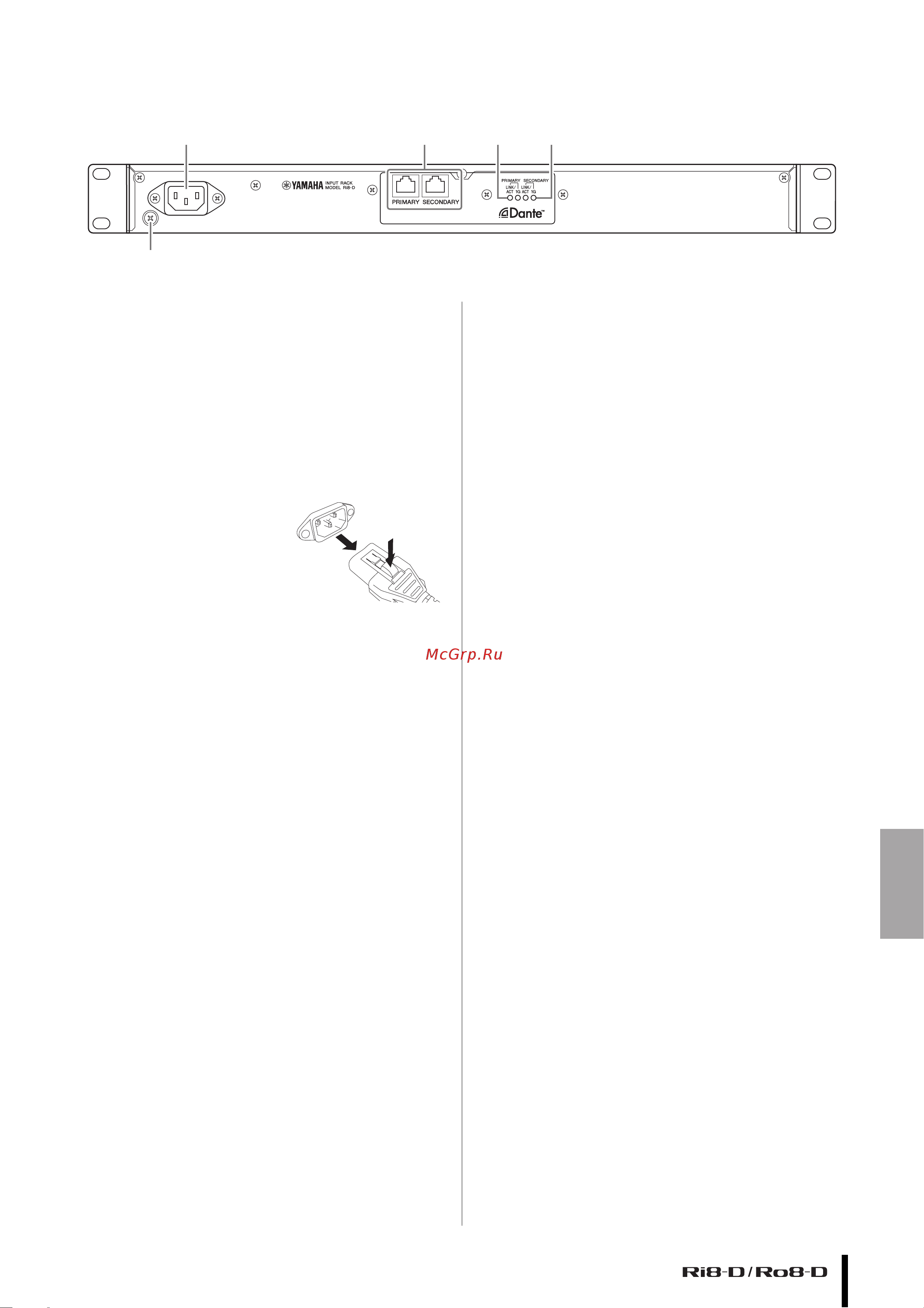

* На рисунке показана модель Ri8-D.
13
