114
Руководство пользователя
Подключения
Подключения

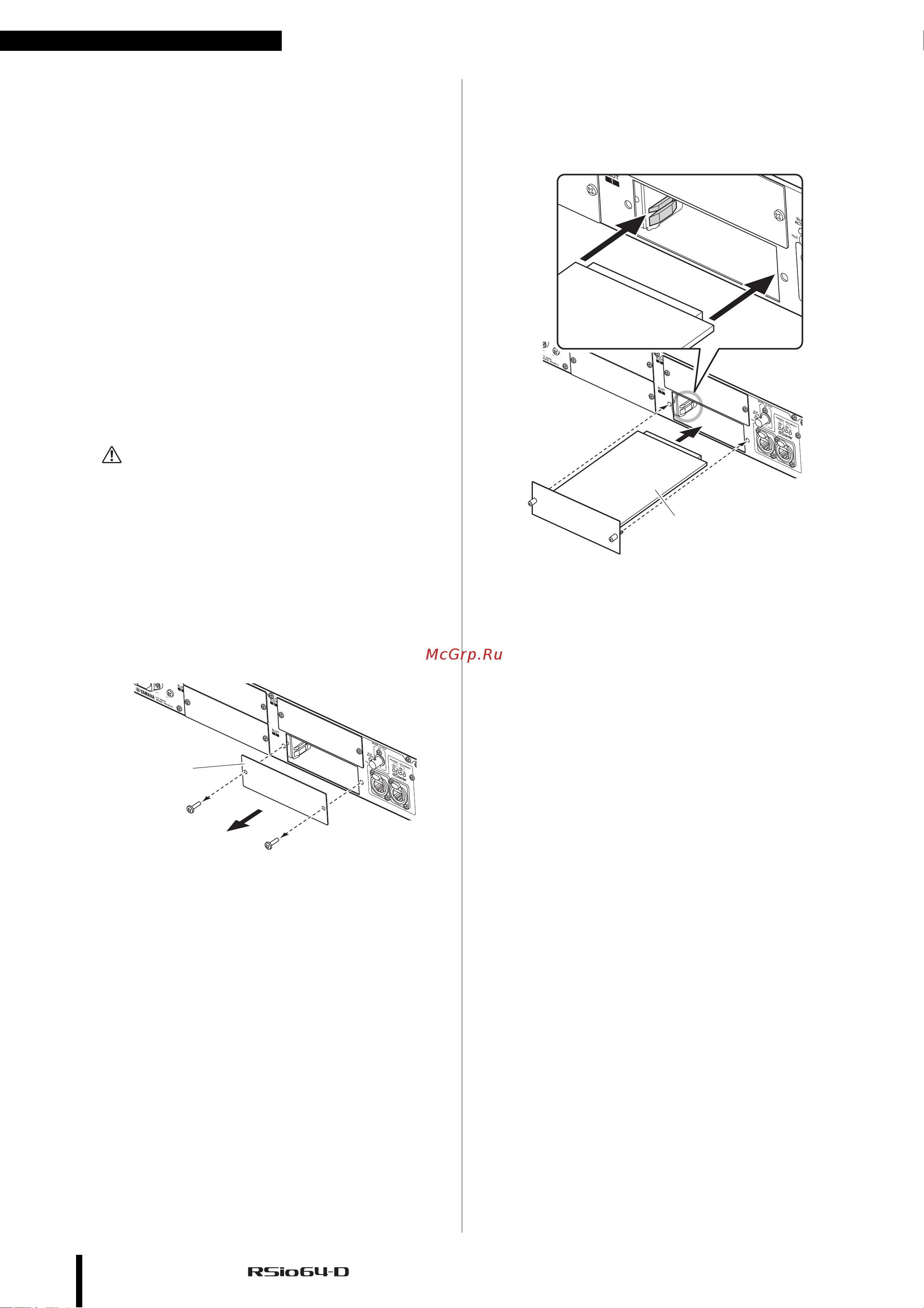

Установка платы Mini-YGDAI
Перед установкой плат ввода/вывода в слоты 1–4
следует посетить веб-сайт Yamaha и определить,
совместима ли конкретная плата с консолью RSio64-D,
а также проверить, сколько плат Yamaha или
сторонних производителей можно установить
в сочетании с этой платой.
Веб-сайт Yamaha:
http://www.yamahaproaudio.com/
Для установки дополнительной мини-платы YGDAI
выполните следующую процедуру.
1. Убедитесь, что питание выключено.
ВНИМАНИЕ
Перед установкой платы ввода/вывода Mini-YGDAI
необходимо выключить питание данного модуля
и питание внешнего источника питания. Также следует
убедиться, что не горит индикатор SLOT ACTIVE.
Несоблюдение этой инструкции может привести
к неисправности оборудования или поражению
электрическим током.
2. Ослабьте винты, удерживающие крышку
слота, и снимите ее.
Храните извлеченную крышку слота и винты
внадежном месте.
3.
Выровняйте оба края платы по отношению
к направляющим внутри гнезда и вставьте плату.
Вставьте плату в гнездо до упора, чтобы разъем платы
был правильно вставлен в разъем внутри гнезда.
4. Закрепите плату, используя винты,
присоединенные к плате.
Если плата не будет закреплена, возможны
неполадки и неправильная работа.
О технологии Dante
Dante — это сетевой аудиопротокол, разработанный
компанией Audinate. Этот протокол предназначен для
передачи многоканальных аудиосигналов с разными
частотами сэмплирования и на разных скоростях,
а также сигналов для управления устройством в сети
Gigabit Ethernet (GbE).
Подробнее о Dante см. на веб-сайте компании Audinate:
http://www.audinate.com/
Дополнительная информация о Dante также
опубликована на веб-сайте Yamaha Pro Audio:
http://www.yamahaproaudio.com/
Крышка гнезда
Плата
