Руководство пользователя
119
Прочие функции
Прочие функции
Дистанционное управление
Операции, которые можно осуществлять с передней
панели RSio64-D (например, включение/выключение
SRC), можно осуществлять с устройства, которое
поддерживает дистанционное управление.
ПРИМЕЧАНИЕ
Чтобы получить свежую информацию об устройствах,
совместимых с режимом дистанционного управления,
см. веб-сайте профессиональных аудиоустройств
Yamaha:
http://www.yamahaproaudio.com/
Параметры, которые могут быть
изменены дистанционно
* DANTE PATCH: указывает, какие каналы консоли серии
CL/QL входят на каждый из 1—64 каналов сети Dante
модуля RSio64-D.
ОПРЕДЕЛЕНИЕ (IDENTIFY)
С консоли Yamaha серии CL/QL, с R Remote V4 или
с контроллера Dante вы можете определить
конкретный модуль RSio64-D из множества
подключенных к сети устройств. Когда вы указываете
операцию IDENTIFY, все индикаторы передней
панели этого модуля (кроме индикатора
POWER (INT/EXT)) будут мигать десять секунд.

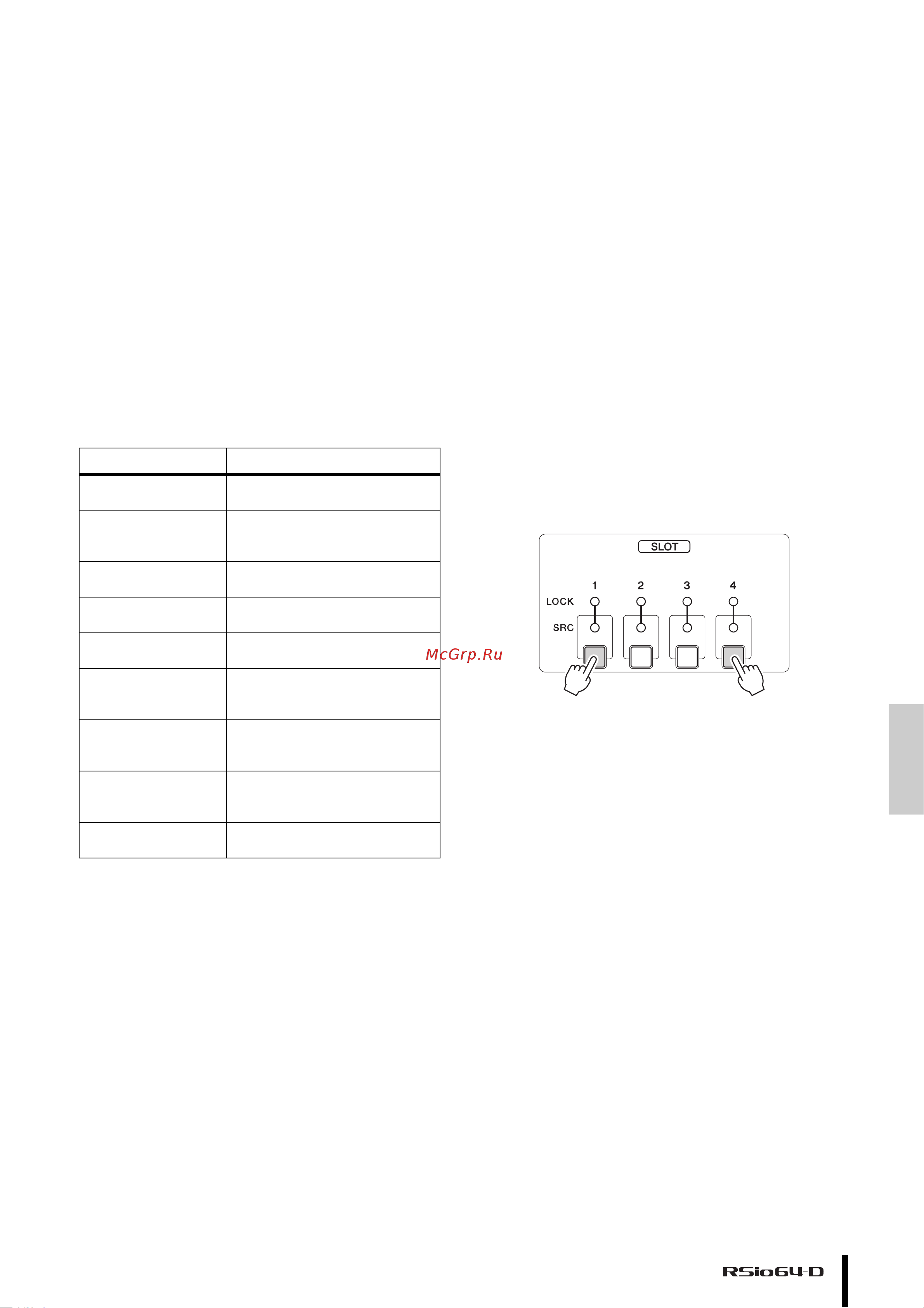

Блокировка панели
Панель можно заблокировать во избежание
непреднамеренных действий и изменений.
Когда блокировка включена, все органы управления
на передней панели не работают. Чтобы включить
блокировку, нажмите и удерживайте клавиши SLOT 1
и SLOT 4 [SRC] в течение как минимум 3 секунд. Все
индикаторы на передней панели (за исключением
индикатора питания) мигают, указывая, что все
действия заблокированы. Чтобы отключить
блокировку, нажмите и удерживайте клавиши SLOT 1
и SLOT 4 [SRC] в течение как минимум 3 секунд.
ПРИМЕЧАНИЕ
• Если выключить питание при включенной функции
блокировки, при следующем включении блокировка
все еще будет включена.
• Даже если передняя панель заблокирована, можно
использовать дистанционное управление, чтобы
внести нужные изменения в настройки.
Параметр Описание
SRC ON/OFF
(Вкл./Выкл.)
Включение и выключение SRC.
WORD CLOCK
(Синхронизация слов)
Выбор источника, который будет
использоваться в качестве
главного синхронизатора.
USER PATTERN
(Схема пользователя)
Позволяет задать схему
маршрутизации пользователя.
DANTE PATCH*
(Подключение Dante)
Позволяет изменить подключение
Dante.
ROUTING PATTERN
(Схема маршрутизация)
Отображает номер схемы.
SRC SOURCE CLOCK
(Источник
синхронизации SRC)
Отображает источник
синхронизации, используемый SRC.
POWER INT/EXT
(Источник питания
внеш./внутр.)
Отображает состояние источника
питания.
SYSTEM/SYNC STATUS
(Состояние системы/
синхронизации)
Отображает состояние
синхронизации системы.
DEVICE LABEL
(Метка устройства)
Отображает UNIT ID/имя (метка)
устройства.
Нажмите одновременно
и удерживайте в течение
не менее трех секунд
