120
Руководство пользователя
Прочие функции

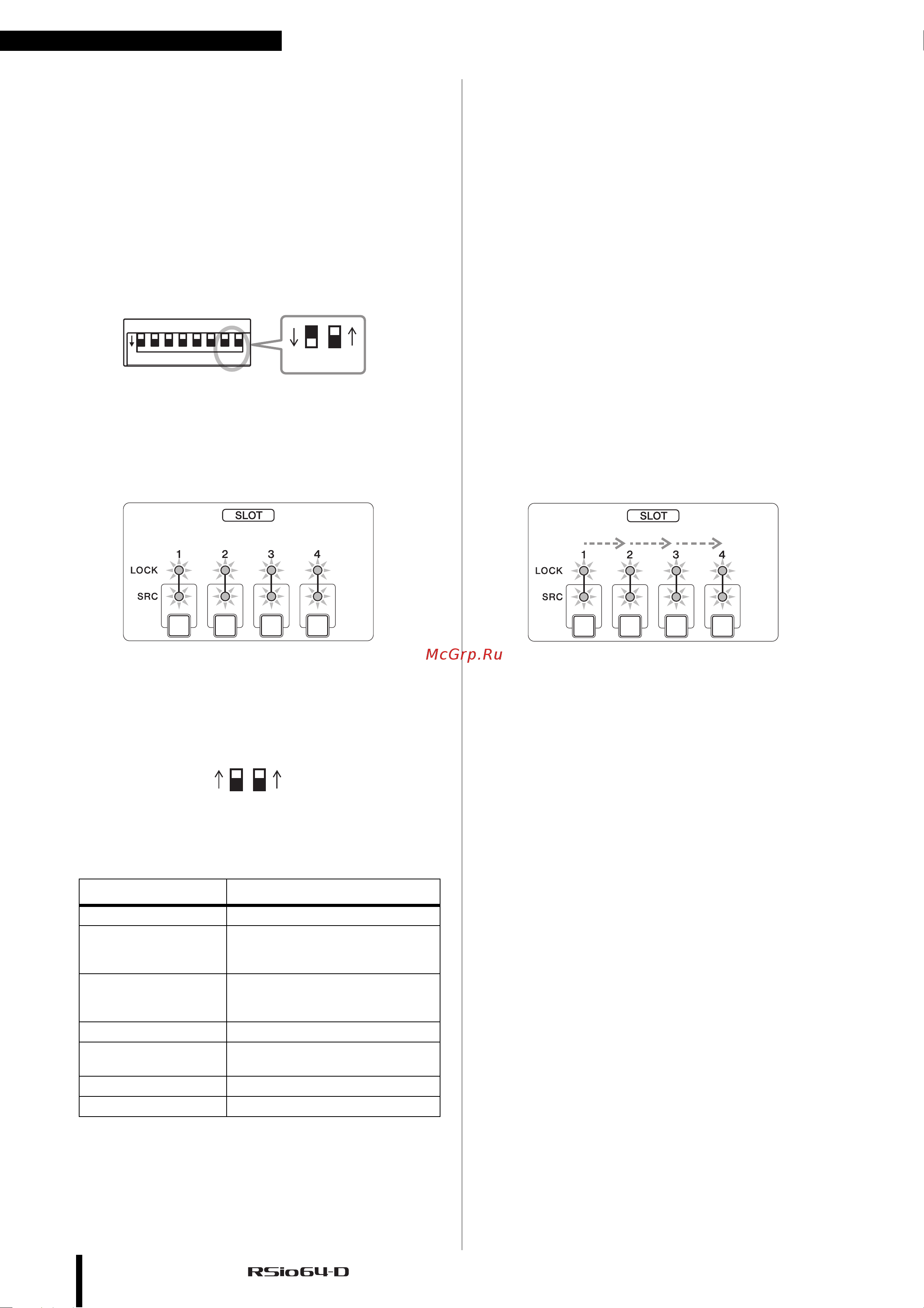

Инициализация RSio64-D
Чтобы возвратить (инициализировать) внутреннюю
память в состояние заводских настроек, например,
если вы перемещаете модуль в другое место,
выполните следующую процедуру.
1. Выключите модуль.
2. Установите DIP-переключатель настройки
устройства 7 на передней панели в нижнее
положение, а переключатель 8 в верхнее
положение (INITIALIZE).
3. Включите модуль.
Инициализация начинается. После завершения
инициализации индикаторы SLOT 1–4 [LOCK]
и SLOT 1–4 [SRC] мигают зеленым и красным
цветом поочередно.
4. Проверьте, что инициализация завершена
и выключите модуль.
5.
Установите DIP-переключатель настройки
устройства 7 и 8 в верхнее положение (NORMAL).
6. Включите модуль.
Инициализируются следующие параметры.
(*1) Третий и четвертый символ метки устройства Dante
зависит от настройки DIP-переключателя настройки
устройства 1 и поворотного переключателя SETUP
[UNIT ID]. Последние шесть цифр зависят от последних
шести цифр MAC-адреса модуля.
* При отгрузке устройства с завода-изготовителя все
DIP-переключатели настройки устройства находятся
в верхнем положении.
Обновление аппаратных
настроек RSio64-D
Если индикаторы SLOT 1–4 [LOCK] и SLOT 1–4 [SRC]
поочередно мигают красным и модуль не включается,
возможно, аппаратные настройки модуля не
обновились при обновлении микропрограммы.
В таком случае выполните следующую процедуру,
чтобы обновить аппаратные настройки RSio64-D.
1. Удерживая нажатой клавишу SLOT 3 [SRC],
снова включите питание.
Начнется обновление аппаратных настроек
модуля. В ходе обновления одновременно
загораются индикаторы SLOT 1 [LOCK] и SLOT 1
[SRC]. Для индикации состояния в ходе
обновления индикаторы [LOCK] и [SRC]
последовательно загораются в порядке SLOT 2 →
SLOT 3 → SLOT 4. После завершения обновления
восемь индикаторов мигают один раз и затем
подсвечиваются в нормальном режиме.
Если вы используете SRC карты
Если ваша карта поддерживает SRC (MY8-AE96S),
вы можете использовать SRC карты вместо SRC
основного блока.
Для использования SRC карты установите DIP-
переключатель настройки устройства 6 на передней
панели в нижнее положение.
Если данная функция включена, кнопка [SRC] на
передней панели основного блока будет использоваться
для включения и выключения SRC карты.
• Изменения параметров DIP-переключателя 6
настройки устройства вступят в силу через
три секунды.
• Если в разъем вставлена карта без SRC, нажатие
кнопки [SRC] позволяет включать и выключать SRC
блока независимо от положения переключателя.
Параметр Инициализируемая настройка
SLOT 1–4 SRC OFF (Выкл.)
WORD CLOCK SELECT
(Выбор сигнала
синхронизации слов)
DANTE/48 кГц
USER PATTERN
(Схема пользователя)
Те же настройки маршрутизации,
что заданы в схеме
маршрутизации 1
STATIC IP (Manual) 0.0.0.0
Panel Lock
(блокировка панели)
Блокировка выключена
Подключения Dante Все выкл.
Метка устройства Dante
Y001-Yamaha-RSio64-D-123456
(*1)
7 8
ON
12345678
