Задняя панель
Руководство пользователя
17
ПРИМЕЧАНИЕ
Хотя гнезда OMNI OUT имеют номинальный
входной/выходной уровень +4 дБ отн.ур.
(максимальный уровень +24 дБ отн.ур.), в случае
необходимости внутренний переключатель
позволяет изменять уровень до –2 дБ отн.ур.
(максимальный уровень +18 дБ отн.ур.).
(Эту процедуру требуется оплатить.)
Дополнительные сведения можно получить
у местного представителя корпорации Yamaha.
8
Разъемы Dante PRIMARY/SECONDARY
Используются для подключения других сетевых
устройств, совместимых с Dante, таких как
устройство ввода-вывода Rio3224-D.
Следует использовать стандартные кабели
Ethernet со штекерами RJ-45, совместимыми
сNeutrik etherCON CAT5.
ПРИМЕЧАНИЕ
Используйте кабель типа STP (экранированная витая
пара) во избежание появления электромагнитных
помех. Убедитесь, что металлические части штекеров
подключены к экрану кабеля STP с помощью
проводящей ленты или подобным способом.
9
Индикаторы LINK/ACT
Индикация состояния связи для разъемов
PRIMARY и SECONDARY.
Быстро мигают при правильном подключении
кабелей Ethernet.
0
Индикаторы 1G
Горят, когда сеть Dante функционирует как
Gigabit Ethernet.
A
Разъем NETWORK
Служит для подключения консоли CL
к компьютеру с помощью кабеля Ethernet
(рекомендуется применять кабель категории
CAT5e или более высокой). Этот разъем
в основном используется для управления
параметрами микширования или редактирования
памяти сцен и библиотек в специальном
программном приложении CL Editor или
приложении StageMix для iPad.
ПРИМЕЧАНИЕ
Используйте кабель типа STP (экранированная витая
пара) во избежание появления электромагнитных
помех. Убедитесь, что металлические части штекеров
подключены к экрану кабеля STP с помощью
проводящей ленты или подобным способом.
B
SLOT 1–3
Эти слоты служат для установки продаваемых
отдельно плат DSP или мини-плат ввода/вывода
YGDAI I/O для расширения количества входных
ивыходных портов.
C
Разъем DC POWER INPUT
К этому разъему можно подключить покупаемый
отдельно источник питания PW800W в качестве
резервного внешнего источника питания. При
подключении источника питания PW800W
модуль CL продолжает получать от него питание,
даже если внутренний источник питания модуля
отключится вследствие неполадки.
Внимание
Перед подключением источника питания PW800W
обязательно выключите питание на модуле CL
и источнике питания PW800W. Затем используйте для
подключения силовой кабель (PSL360).
Несоблюдение этой инструкции может привести
к неисправности оборудования или поражению
электрическим током.
ПРИМЕЧАНИЕ
•
Если подключен источник питания PW800W, консоль
серии CL будет правильно работать как при
включении обоих источников питания – внутреннего
и PW800W, так и при включении только одного из
этих источников питания.
•
Если включены оба источника питания, при
обнаружения неполадки в одном из источников
питания консоль серии CL автоматически
переключится на другой источник питания. При этом
на сенсорном экране появляется соответствующее
информационное сообщение.
D
Разъем AC IN
Подключите к данному разъему прилагаемый
кабель питания переменного тока. Сначала
подключите кабель питания переменного тока
к модулю CL, затем вставьте вилку кабеля
питания в розетку электросети.
Прилагаемый кабель питания переменного тока
снабжен специальным механизмом блокировки
(V-LOCK) для предотвращения случайного
отсоединения.
Полностью вставьте штекер кабеля питания
вразъем до щелчка.
Внимание
Обязательно выключите питание, прежде чем
подключать или отсоединять кабель питания.

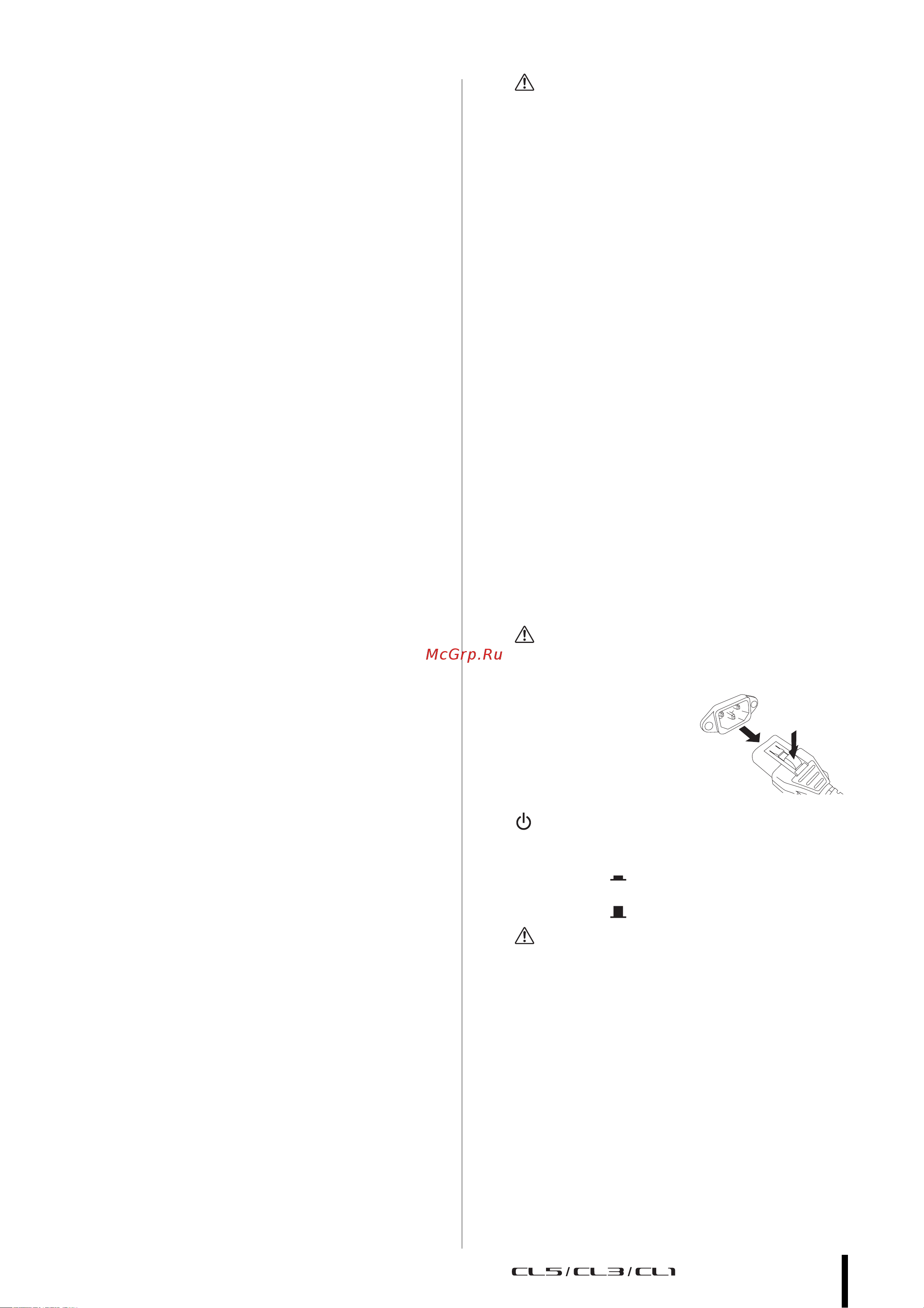

Для отсоединения кабеля
питания нажмите кнопку
блокировки на штекере.
E
(выключатель питания)
Предназначен для включения и выключения
питания. Когда выключатель питания находится
в положении , питание модуля включено.
Когда выключатель питания находится
в положении , питание модуля выключено.
Внимание
•
Быстрое последовательное включение и выключение
модуля может привести к его неисправности. После
выключения питания модуля подождите не менее 6
секунд перед повторным включением питания.
•
Даже при выключении питания этим выключателем
модуль продолжает потреблять электроэнергию на
минимальном уровне. Если модуль не будет
использоваться в течение длительного времени,
отключите кабель питания от розетки электросети.
F
Винт заземления
Прилагаемый кабель питания переменного тока
является кабелем 3-проводного типа. Если
используемая розетка электросети имеет
заземление, модуль CL также будет должным
образом заземлен. Кроме того, заземление этого
винта может эффективно устранить фоновый
шум и помехи.
