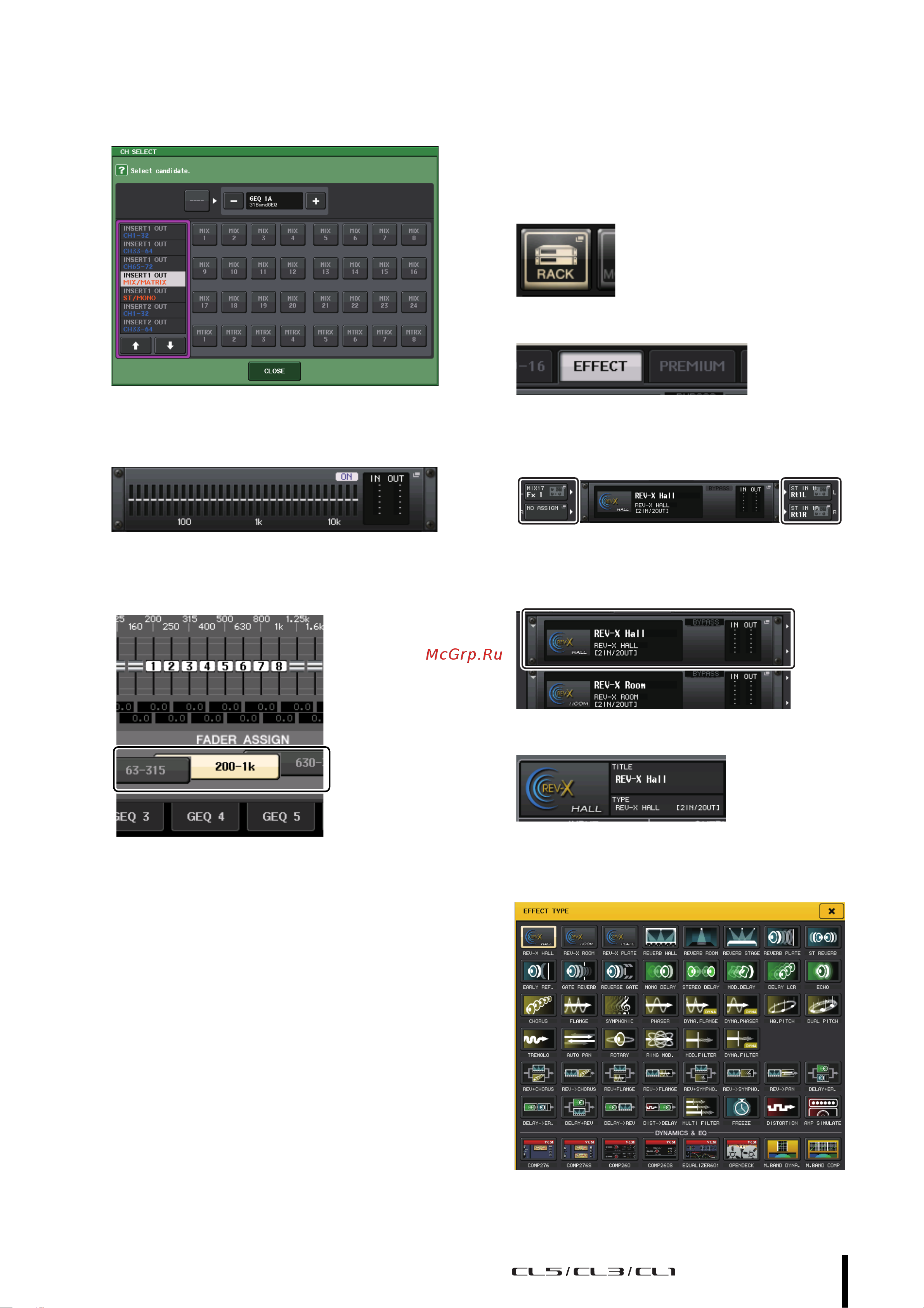

Применение эффектов
Руководство пользователя
43
4.
Выберите источник входного сигнала в
левом столбце рабочего окна CH SELECT
(выбор каналов), затем выберите канал в
правом столбце.
5.
Нажмите кнопку CLOSE (закрыть).
6.
Нажмите значок GEQ, чтобы открыть рабочее
окно GEQ.
7.
Нажмите поле FADER ASSIGN (назначение
фейдера), чтобы выбрать GEQ, которым
будете управлять с помощью фейдеров
в секции Centralogic.
8.
В случае необходимости выполните такие
же операции для других графических
эквалайзеров.
Применение эффектов
Применение EFFECT RACK (стойки эффектов)
с передачей/обратным сигналом
1.
Нажмите кнопку RACK (стойка) на экране
дисплея.
2.
Нажмите вкладку EFFECT (эффект).
3.
При необходимости измените настройки
подключения для INPUT CH/OUTPUT CH
(входных/выходных каналов).
4.
Нажмите значок стойки, расположенный
по центру, чтобы открыть рабочее окно
EFFECT (эффект).
5.
Нажмите значок эффекта.
6.
В рабочем окне EFFECT TYPE (тип эффекта)
выберите эффект, который хотите
использовать.
7.
В вертикальной секции канала выберите
банк, содержащий канал, к которому
требуется применить эффект.
