Сенсорный экран
Руководство пользователя
20

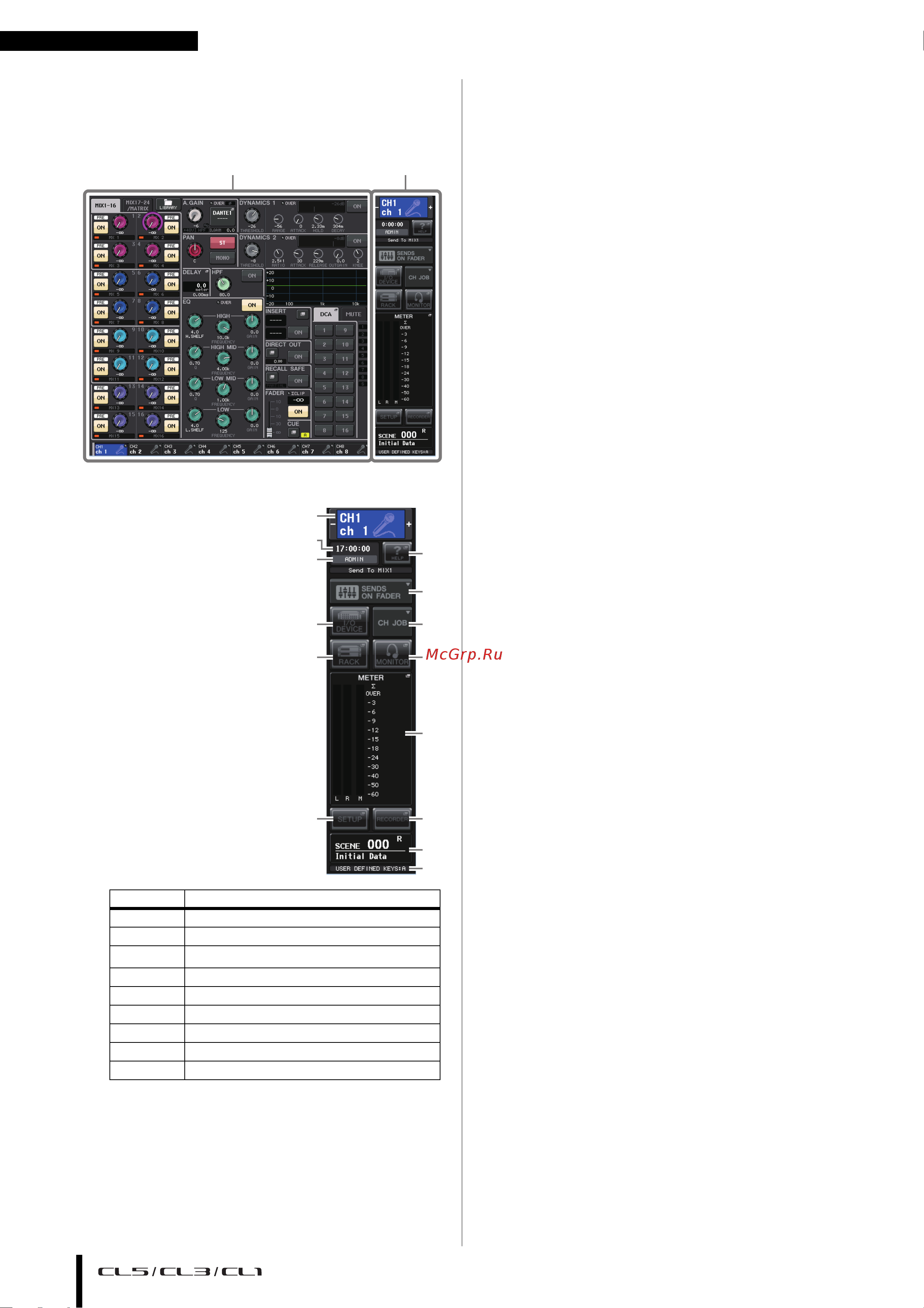

Представление сенсорного экрана
На сенсорном экране консолей серии CL, явно разделяемом
на две области, отображается следующая информация.
Область доступа к функциям
1
Выбранный канал
Индикация номера, названия,
значка и цвета канала,
выбранного для работы в
настоящий момент. Нажмите
левую половину выбранного
канала, чтобы переключиться
к предыдущему каналу.
Нажмите правую половину,
чтобы переключиться
к следующему каналу.
2
Время
Индикация текущего времени.
3
Индикатор состояния
Индикация текущего состояния
модуля. Обычно в этом поле
указано имя пользователя, в
настоящий момент вошедшего
в систему (т. е. аутентифициро-
ванного и имеющего возмож
ность управлять системой).
В следующей таблице
приведены индикации
и соответствующее им
состояние.
*1 Тип сигнала (IN/OUT/DCA/KEYIN/EFFECT) отображается
в верхней части индикатора контролируемого сигнала.
*2
Этот индикатор появляется при переключении
последовательности действий с главной аудиосети Dante на
вспомогательную при дублирующем подключении
.
УВЕДОМЛЕНИЕ
В области доступа к функциям появляется индикатор ACCESS
(доступ), когда осуществляется доступ к данным (сохранение,
загрузка или удаление). В это время не отсоединяйте флэш-память
USB и не отключайте питание модуля CL. Эти действия могут
привести к повреждению флэш-памяти либо к повреждению
данных в модуле CL или на мультимедийном устройстве.
4
HELP (справка)
Нажатие этой кнопки приводит к отображению
интерактивной справки в основной области.
Для просмотра интерактивной справки сначала
следует загрузить файл справки с флэш-памяти USB.
После загрузки файл справки будет храниться во
внутренней области.
5
SENDS ON FADER (передача на фейдер)
Нажмите эту кнопку для переключения в режим SENDS
ON FADER (передача на фейдер), в котором можно
использовать фейдеры на верхней панели для
регулировки уровня передачи на шины MIX/MATRIX.
В это время в области доступа к функциям на
сенсорном экране отображается экран, позволяющий
выбрать шину назначения MIX/MATRIX для передачи.
6
I/O DEVICE
При нажатии этой кнопки в основной области
появляется экран I/O DEVICE (устройство ввода-вывода),
позволяющий задавать параметры устройств ввода-вывода
и внешних предусилителей.
7
CH JOB (задание канала)
При нажатии этой кнопки отображается меню CH JOB,
с помощью которого можно группировать и привязывать
каналы. В этом меню можно выбрать нужную функцию.
8
RACK (стойка)
При нажатии этой кнопки в основной области появляется
экран виртуальной стойки VIRTUAL RACK, позволяющий
редактировать GEQ или настройки эффектов.
9
MONITOR (монитор)
При нажатии этой кнопки в основной области
появляется экран MONITOR (монитор), позволяющий
редактировать настройки монитора или осциллятора.
0
METER (индикатор)
Измерители уровней, отображающие уровень сигнала
на шине STEREO (L/R), шине MONO (M) и контрольного
сигнала (CUE). При нажатии этого поля в основной
области отображается экран METER (индикатор).
Если нажать часть индикаторов CUE, когда включен
контрольный монитор, происходит отмена функции
контрольного монитора.
A
SETUP (настройка)
При нажатии этой кнопки в основной области
появляется экран системы SETUP (настройка),
позволяющий выполнить основные системные
настройки и настройки для конкретного пользователя.
B
RECORDER (устройство записи)
При нажатии этой кнопки в основной области
появляется экран устройства записи, позволяющий
управлять устройством записи (USB/Nuendo Live),
которое служит для записи и воспроизведения
аудиофайлов, и настраивать его функции.
C
SCENE (сцена)
В этом поле отображается номер и название последней
сохраненной или вызванной сцены. Символ «R»
отображается для сцен, предназначенных только
для чтения, а значок замка – для сцен, защищенных
от записи. Если пользователь отредактирует параметры
относительно их последнего сохраненного или вызванного
состояния, в правом нижнем углу появляется символ «E».
При нажатии этого поля в основной области появляется
экран SCENE LIST (список сцен), позволяющий сохранять
или вызывать сцены. В режиме PREVIEW данное поле
выделено красным цветом.
D
USER DEFINED KEY (определяемые
пользователем клавиши)
В этой области отображается банк для клавиши USER
DEFINED (определяемой пользователем), которая
выбрана в данный момент.
Индикация Состояние
OSC Осциллятор включен
TALKBACK Двухсторонняя связь включена
CUE
Функция мониторинга/контроля включена*
1
ACCESS Используется внутренняя память или память USB
PATCHING Выполняется подключение к сети Dante
ALT Включен режим ALTERNATE (альтернативный)
PLAY Воспроизведение аудиофайла
REC Запись аудиофайла
SECONDARY Переключение на вспомогательную сеть*
2
Область доступа
кфункциям
Основная область
1
2
3
8
6
4
5
7
9
k
l
n
m
j
