Yamaha CL3 [46/67] Группирование и связывание
![Yamaha CL5 [46/67] Группирование и связывание](/views2/1829417/page46/bg2e.png)
Краткое руководство
Руководство пользователя

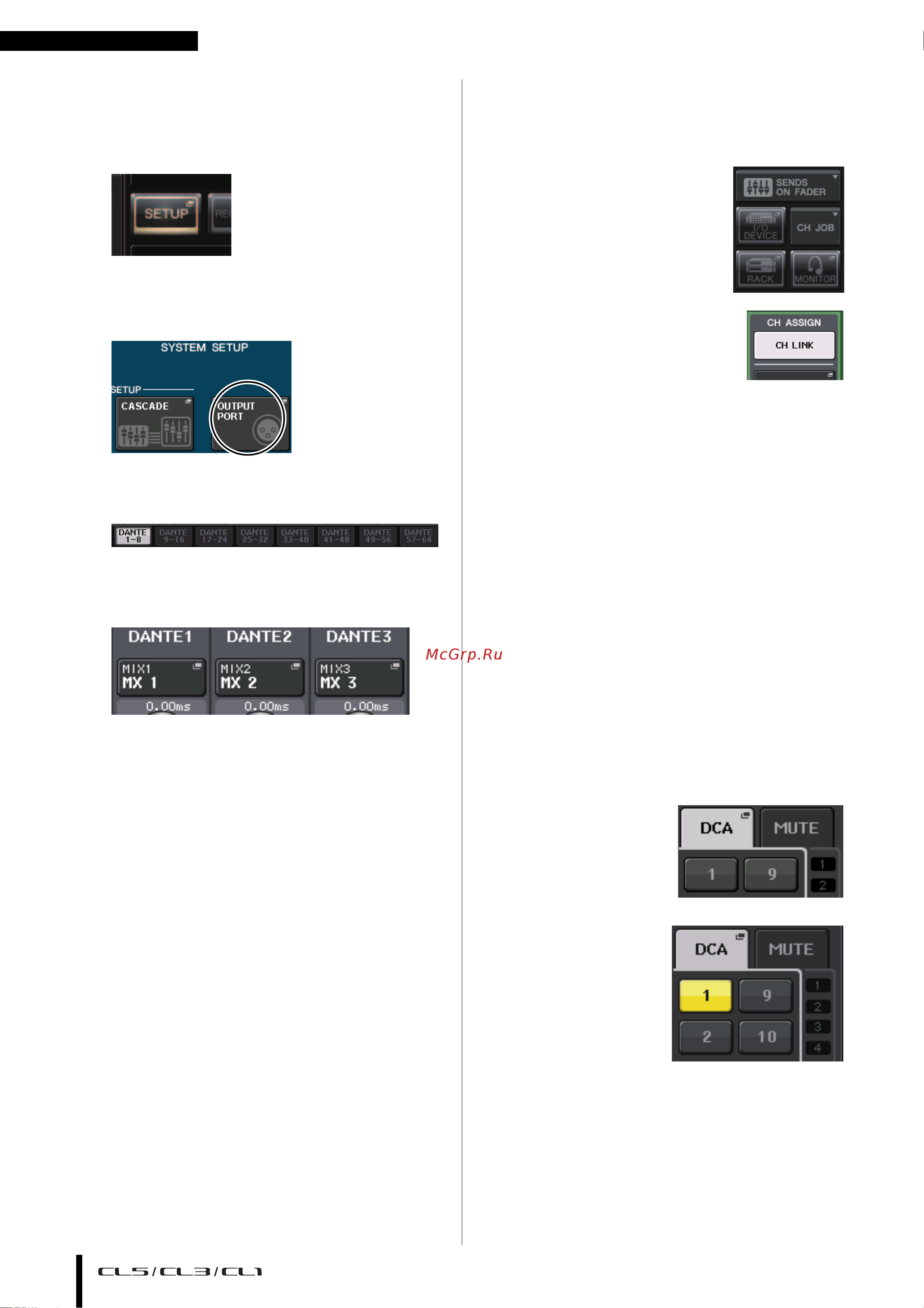

46
Смена сигнала, выводимого на любой
выходной порт
1.
Нажмите кнопку SETUP (настройка) на экране
дисплея.
2.
Нажмите кнопку OUTPUT PORT (Выходной
порт) на экране SYSTEM SETUP (Системная
настройка).
3.
Выберите вкладку OUTPUT PORT (выходной
порт), который требуется сменить.
4.
Нажмите кнопку выбора выходного канала,
чтобы выбрать выходной канал, для
которого требуется сменить порт.
Группирование и связывание
Настройка связывания каналов
1.
Нажмите кнопку CH JOB
(задание канала) на экране
дисплея.
2.
Нажмите кнопку CH LINK
(связывание каналов).
3.
В вертикальной секции канала или секции
Centralogic выберите банк, содержащий
каналы, которые требуется связать.
4.
Нажав и удерживая нажатой кнопку [SEL]
одного из каналов, нажмите кнопку [SEL]
другого канала для связывания этих каналов.
5.
Для отмены связывания, удерживая нажатой
клавишу [SEL] одного из связанных каналов,
нажмите клавишу [SEL] другого связанного
канала.
ПРИМЕЧАНИЕ
Кроме того, можно настроить и отменить связывание
каналов на экране.
Настройка группы DCA или MUTE
(приглушение)
1.
Нажмите клавишу [SEL] канала, параметры
которого требуется настроить.
2.
Нажмите вкладку
DCA или MUTE на
экране SELECTED
CHANNEL
(выбранный канал).
3.
Нажмите кнопку
с нужным номером
группы.
4.
Назначьте в эту группу другие каналы, таким
же образом нажимая номера групп DCA
или MUTE.
