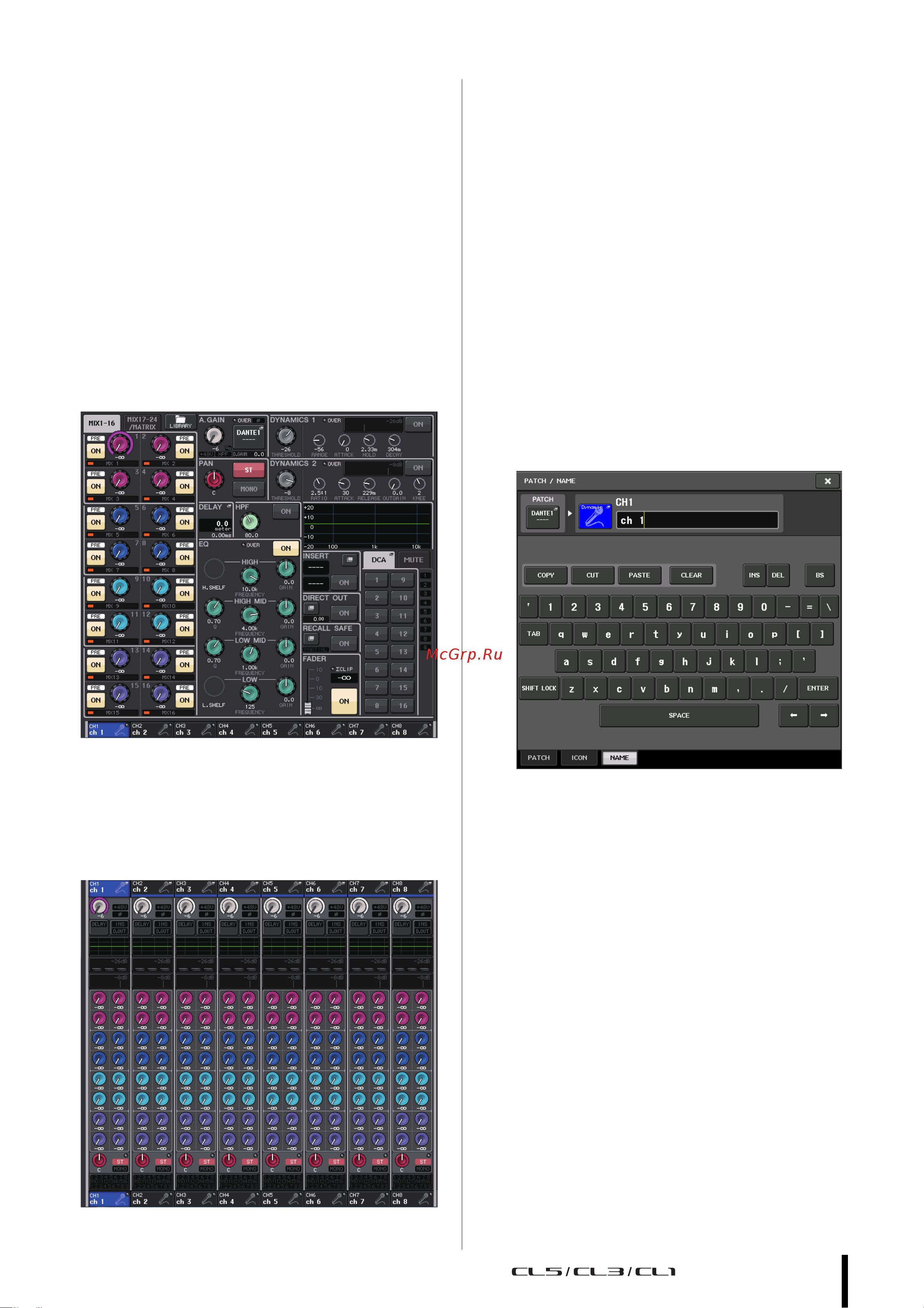

Ввод названий
Руководство пользователя
21
При нажатии кнопок (
6
,
8
,
9
,
0
,
A
,
B
,
C
) для доступа
к соответствующей сцене, соответствующая кнопка выделяется
цветом. Если в этом состоянии снова нажать эту же кнопку,
произойдет возврат либо наиболее часто вызываемого экрана
SELECTED CHANNEL VIEW (представление выбранного
канала), либо экрана OVERVIEW (обзор).
Основная область
Содержимое основной области изменяется
в зависимости от выбранной в настоящий момент
функции. Операции микширования в основном
осуществляются на двух следующих типах экранов.
■ Экран SELECTED CHANNEL VIEW (представление
выбранного канала)
На этом экране отображаются все параметры
микширования для выбранного в настоящий момент
канала. Для доступа к этому экрану нажмите один из
регуляторов в секции SELECTED CHANNEL.
■ Экран OVERVIEW (обзор)
На этом экране одновременно отображаются
основные параметры максимально для восьми
каналов, назначенных в настоящий момент для секции
Centralogic. Для доступа к этому экрану нажмите одну
из клавиш BANK SELECT в секции Centralogic или
один из многофункциональных регуляторов.
ПРИМЕЧАНИЕ
Если в основной области отображается экран HELP
(справка), METER (индикатор) или SCENE (сцена),
экран OVERVIEW не отображается даже при нажатии
клавиши BANK SELECT в секции Centralogic. Для
возврата к экрану OVERVIEW нажмите
определяемую пользователем клавишу, для которой
назначена функция OVERVIEW. Альтернативно
можно еще раз нажать выделенное цветом поле
HELP, METER или SCENE.
Ввод названий
На консоли серии CL можно назначить название для
любого входного канала, выходного канала и группы
DCA, а также назначить название для сцены или
данных библиотеки при их сохранении.
Для назначения названия следует использовать окно
клавиатуры, отображаемое основной области.
1.
Перейдите к экрану для назначения
названия.
Приведенное далее представление раздела экрана
показывает, как назначить название для канала.
В поле отображаются введенные символы
и курсор, который указывает текущую позицию.
2.
Используйте окно клавиатуры на сенсорном
экране для ввода нужных символов.
При нажатии символа в окне клавиатуры
соответствующий символ отображается в поле
ввода, и курсор перемещается вправо.
3.
Введите последующие символы таким же
способом.
При вводе символов можно также использовать
следующие кнопки в окне клавиатуры.
• Кнопка COPY (копировать)
Копирование выбранной (выделенной) строки
символов в текстовом поле.
• Кнопка CUT (вырезать)
Удаление и копирование выбранной
(выделенной) строки символов в текстовом поле.
• Кнопка PASTE (вставить)
Вставка строки символов, скопированных
с помощью кнопки COPY или CUT,
в местоположение курсора (или перезапись
выбранной в настоящий момент
последовательности символов).
