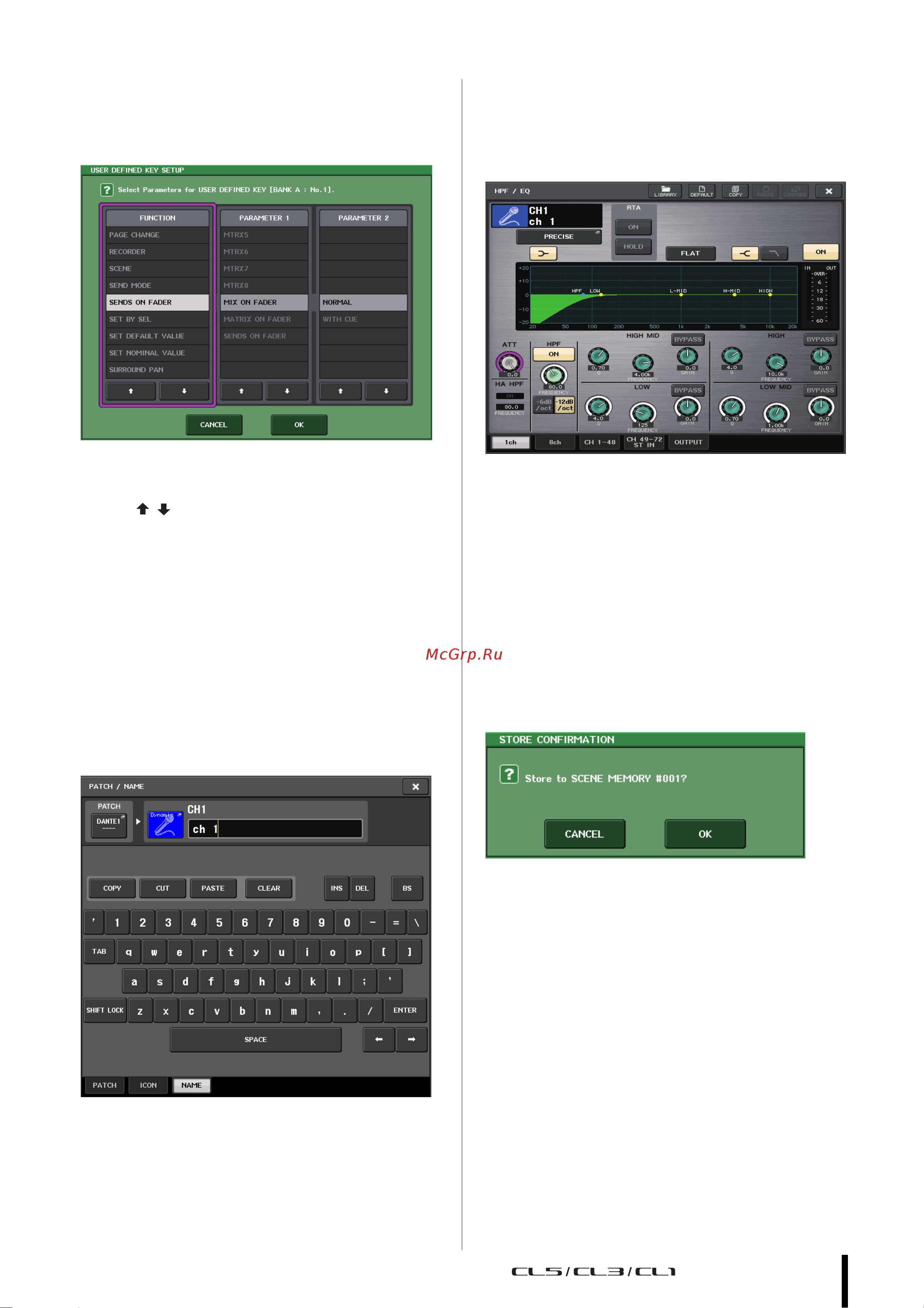

Экранный пользовательский интерфейс
Руководство пользователя
19
Окна со списками
Окна, аналогичные приведенному далее, позволяют
пользователю выбрать элементы из списка, например,
из списка клавиш USER DEFINED.
Выделенный цветом элемент в середине окна
указывает, что он выбран для выполнения операций.
Для прокрутки списка вверх или вниз нажимайте
стрелки / , расположенные под списком.
ПРИМЕЧАНИЕ
•
Прокрутку вверх/вниз также можно выполнить
с помощью многофункционального регулятора.
•
Если на экране представлено несколько списков,
операции пользователя будут применяться к списку
в розовой рамке. Чтобы объектом операций стал
следующий столбец, нажмите многофункциональный
регулятор.
Окно клавиатуры
Окно клавиатуры позволяет назначить название или
комментарий для сцены или библиотеки, а также
назначить название для канала. Нажимайте клавиши
в этом окне для ввода соответствующих символов.
Рабочие окна
При нажатии на экране кнопки или поля конкретного
параметра, появляется окно, в котором отображаются
детальные параметры или списки. Такой тип окна
называется «рабочим окном».
При необходимости переключение между рабочими
окнами производится с помощью вкладок.
В верхней части некоторых рабочих окон
отображаются несколько кнопок, называемых
«кнопками инструментов». Эти кнопки инструментов
служат для вызова библиотек или выполнения
операций копирования и вставки.
Нажмите значок «X» для закрытия рабочего окна
и возврата к предыдущему экрану.
Диалоговые окна
Диалоговые окна, аналогичные приведенному далее,
позволяют подтвердить выполняемую в настоящий
момент операцию.
Для выполнения операции нажмите кнопку OK.
Операция будет отменена, если нажать кнопку
CANCEL (отмена).
