Ethernet-коммутаторы серий MES14xx, MES24xx, MES3708P 39

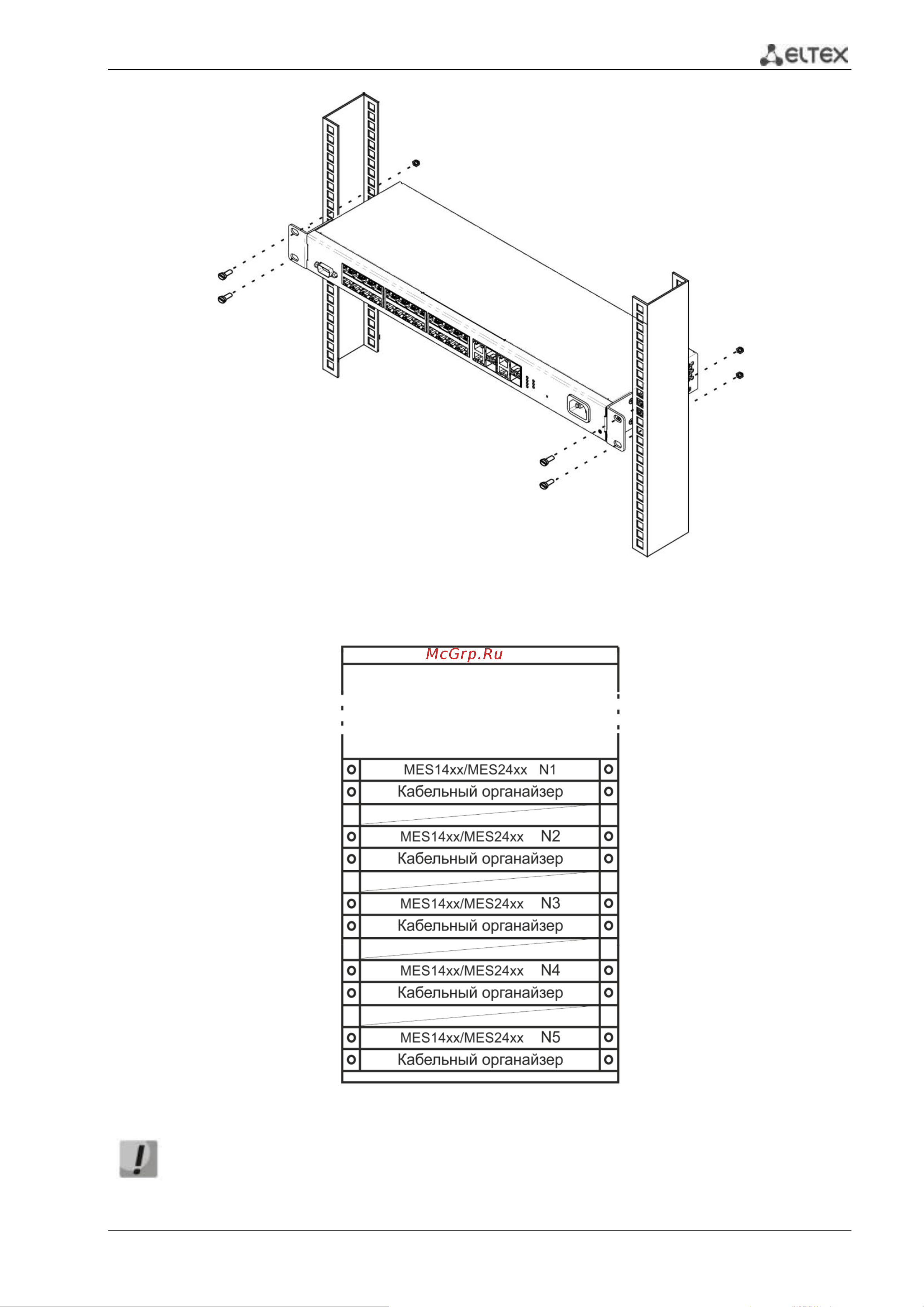

Рисунок 36 – Установка устройства в стойку
На рисунке 37 приведен пример размещения коммутаторов MES14xx и MES24xx в стойке.
Рисунок 37 – Размещение коммутаторов MES14xx и MES24xx в стойке
Не закрывайте вентиляционные отверстия, а также вентиляторы, расположенные на
задней панели, посторонними предметами во избежание перегрева компонентов
коммутатора и нарушения его работы.
