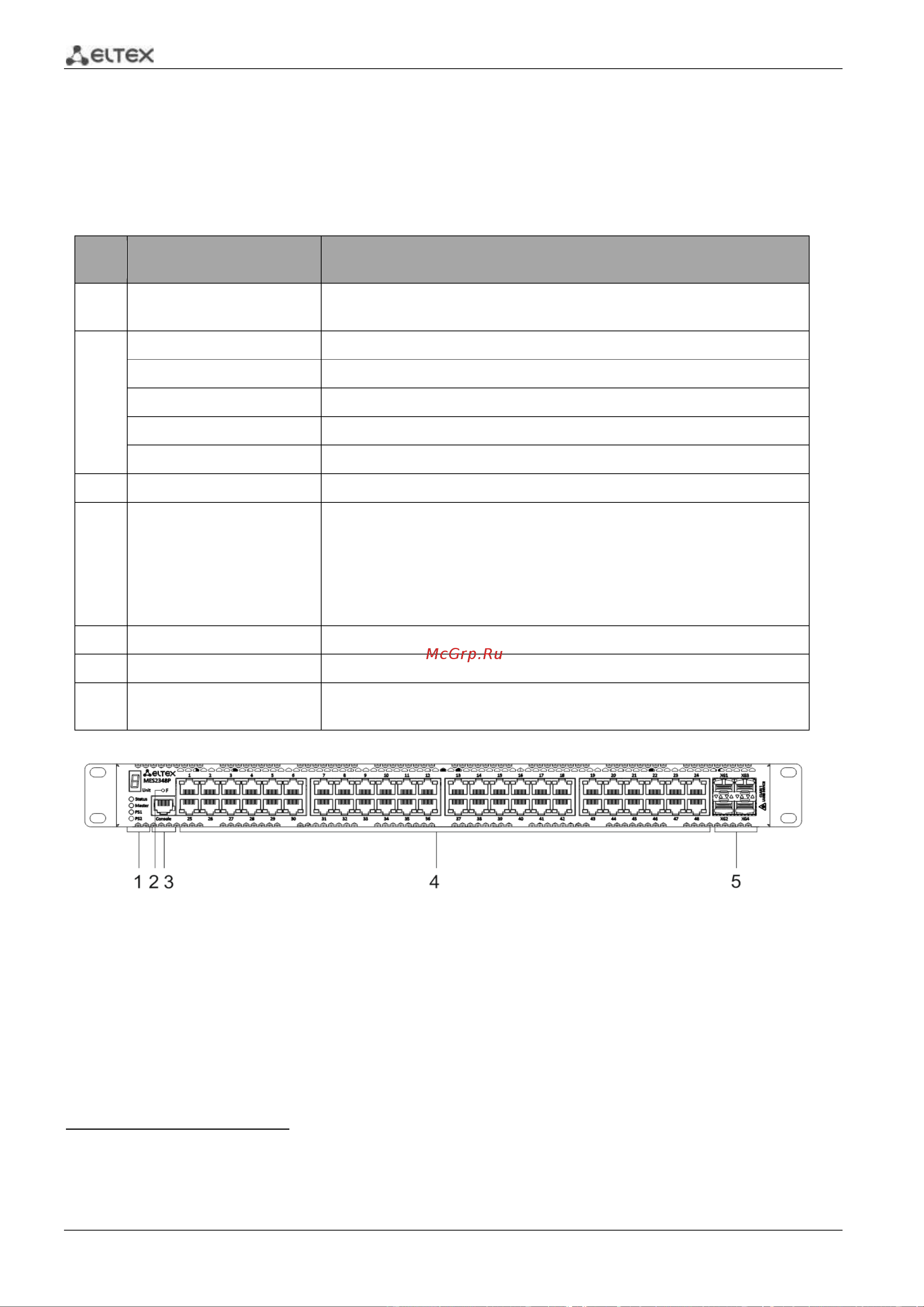

40 Ethernet-коммутаторы серий MES23xx, MES33xx, MES35xx, MES53xx
В таблице 12 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели коммутатора MES2324, MES2324P, MES2324P ACW.
Таблица 12 — Описание разъемов, индикаторов и органов управления передней панели MES2324
1
,
MES2324P, MES2324P ACW
№
Элемент передней
панели
Описание
1
~110-250VAC max 2A
Разъем для подключения к источнику электропитания переменного
тока.
2
Unit ID
Индикатор номера устройства в стеке.
Power
Индикатор питания устройства.
Master
Индикатор режима работы устройства (ведущий/ведомый).
Status
Индикатор состояния устройства.
Alarm
Индикатор аварии.
3
Console
Консольный порт для локального управления устройством.
4
F
Функциональная кнопка для перезагрузки устройства и сброса к за-
водским настройкам:
- при нажатии на кнопку длительностью менее 10 с. происходит пе-
резагрузка устройства;
- при нажатии на кнопку длительностью более 10 с. происходит
сброс настроек устройства до заводской конфигурации.
5
[1-24]
Порты 10/100/1000BASE-T (RJ-45).
6
Link/Speed
Световая индикация состояния оптических интерфейсов.
7
XG1, XG2
XG3, XG4
Слоты для установки трансиверов 10GSFP+/1GSFP.
Рисунок 8 — Передняя панель MES2348P
В таблице 13 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели коммутатора MES2348Р.
1
Коммутаторы MES2324, MES2324B, MES2324F DC, MES2324FB могут быть оснащены портом OOB (порт (out-of-band)
10/100/1000BASE-T (RJ-45) для удаленного управления устройством. Управление осуществляется по сети, раздельно
с каналом передачи данных).
