Ethernet-коммутаторы серий MES23xx, MES33xx, MES35xx, MES53xx 47
5
F
Функциональная кнопка для перезагрузки устройства и сброса к за-
водским настройкам:
- при нажатии на кнопку длительностью менее 10 с. происходит пе-
резагрузка устройства;
- при нажатии на кнопку длительностью более 10 с. происходит
сброс настроек устройства до заводской конфигурации.
6
Console
Консольный порт для локального управления устройством.

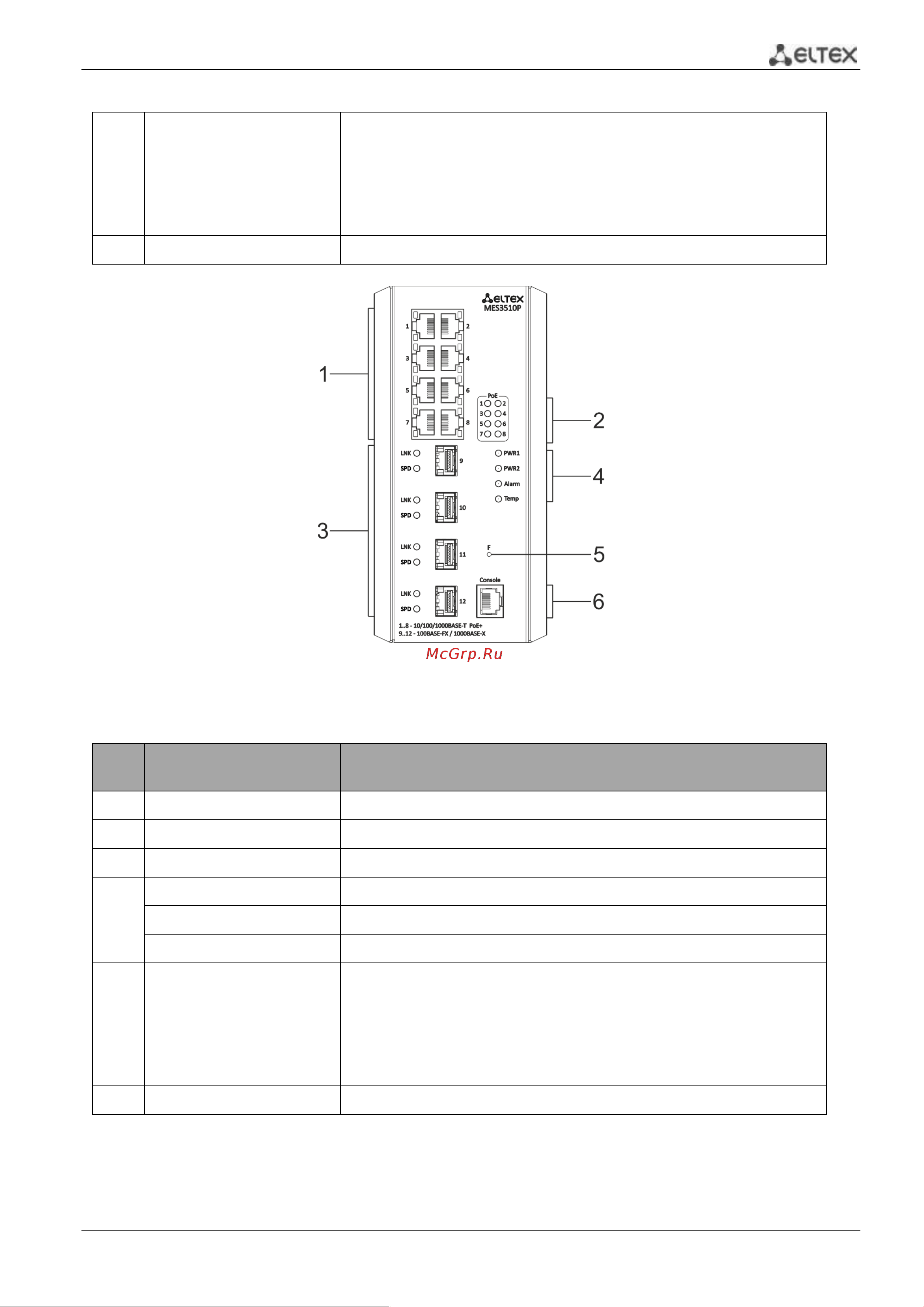

Рисунок 22 — Передняя панель MES3510P
Таблица 18 — Описание разъемов, индикаторов и органов управления передней панели MES3510P
№
Элемент передней
панели
Описание
1
[1-8]
8 портов 10/100/1000BASE-T (RJ-45).
2
[1-8]
Световая индикация PoE.
3
9, 10, 11, 12
100/1000BASE-FX/1000BASE-X (SFP).
4
PWR1, PWR2
Индикаторы питания устройства.
Alarm
Индикатор аварии.
Temp
Индикатор температуры.
5
F
Функциональная кнопка для перезагрузки устройства и сброса к за-
водским настройкам:
- при нажатии на кнопку длительностью менее 10 с. происходит пе-
резагрузка устройства;
- при нажатии на кнопку длительностью более 10 с. происходит
сброс настроек устройства до заводской конфигурации.
6
Console
Консольный порт для локального управления устройством.
