56 Ethernet-коммутаторы серий MES23xx, MES33xx, MES35xx, MES53xx
3 УСТАНОВКА И ПОДКЛЮЧЕНИЕ
В данном разделе описаны процедуры установки оборудования в стойку и подключения к пита-
ющей сети.
3.1 Крепление кронштейнов
В комплект поставки устройства входят кронштейны для установки в стойку и винты для крепле-
ния кронштейнов к корпусу устройства. Для установки кронштейнов:

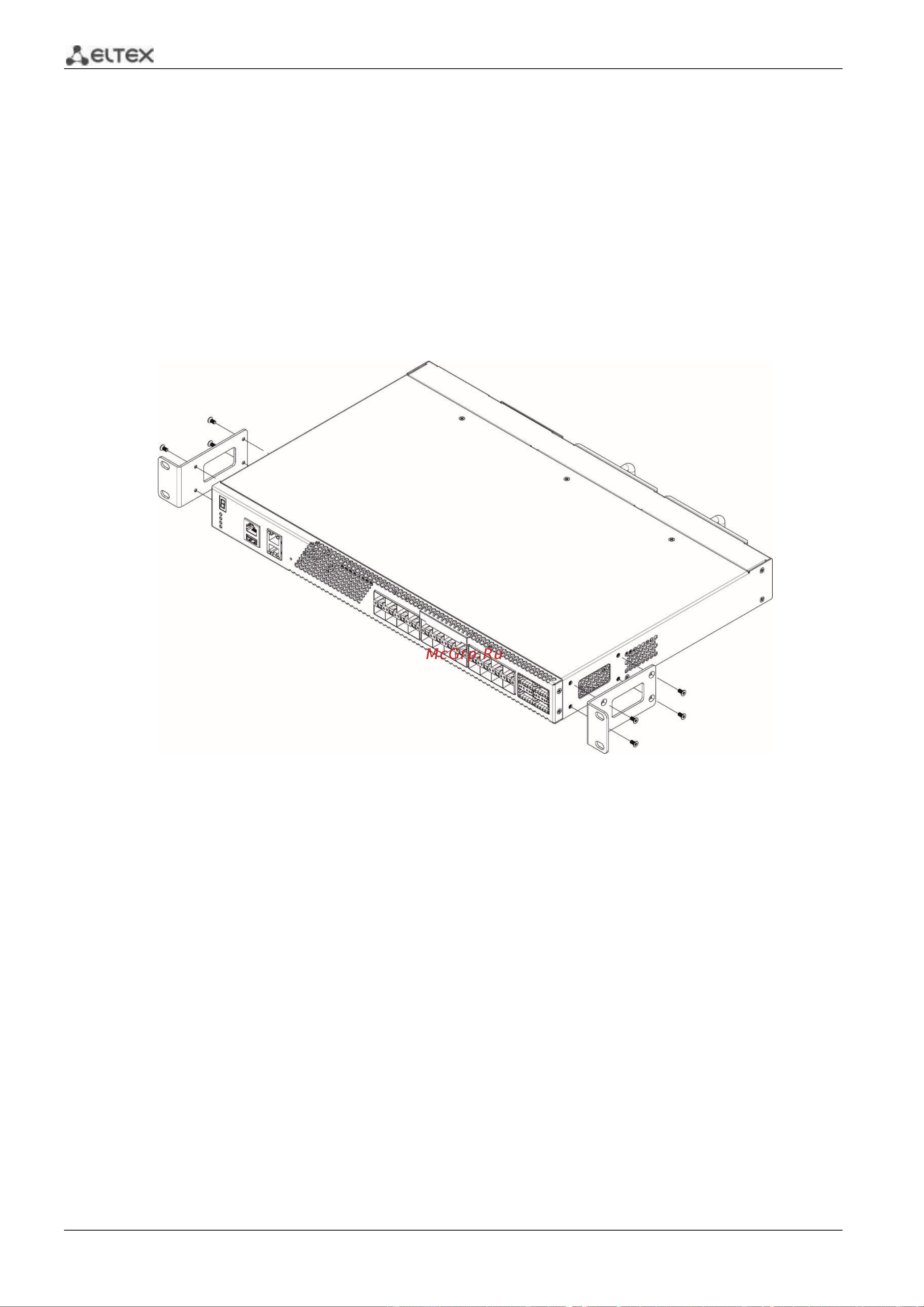

Рисунок 42 — Крепление кронштейнов
1. При наличии транспортного винта удалите его перед началом установки (см. рисунок 38).
2. Совместите четыре отверстия для винтов на кронштейне с такими же отверстиями на бо-
ковой панели устройства.
3. С помощью отвертки прикрепите кронштейн винтами к корпусу.
4. Повторите действия 1, 2 для второго кронштейна.
3.2 Установка устройства в стойку (кроме MES3508, MES3508P, MES3510P)
Для установки устройства в стойку:
1. Приложите устройство к вертикальным направляющим стойки.
2. Совместите отверстия кронштейнов с отверстиями на направляющих стойки. Используйте
отверстия в направляющих на одном уровне с обеих сторон стойки, для того чтобы устрой-
ство располагалось горизонтально.
3. С помощью отвертки прикрепите коммутатор к стойке винтами.
