Ethernet-коммутаторы серий MES23xx, MES33xx, MES35xx, MES53xx 41
Таблица 13 — Описание разъемов, индикаторов и органов управления передней панели MES2348P
№
Элемент передней
панели
Описание
1
Unit
Индикатор номера устройства в стеке.
Status
Индикатор состояния устройства.
Master
Индикатор режима работы устройства (ведущий/ведомый).
PS1
Индикатор состояния первого блока питания.
PS2
Индикатор состояния второго блока питания.
2
F
Функциональная кнопка для перезагрузки устройства и сброса к за-
водским настройкам:
- при нажатии на кнопку длительностью менее 10 с происходит пере-
загрузка устройства;
- при нажатии на кнопку длительностью более 10 с происходит сброс
настроек устройства до заводской конфигурации.
3
Console
Консольный порт для локального управления устройством.
4
[1-48]
Порты 10/100/1000BASE-T (RJ-45).
5
XG1, XG2
XG3, XG4
Слоты для установки трансиверов 10GSFP+/1GSFP.

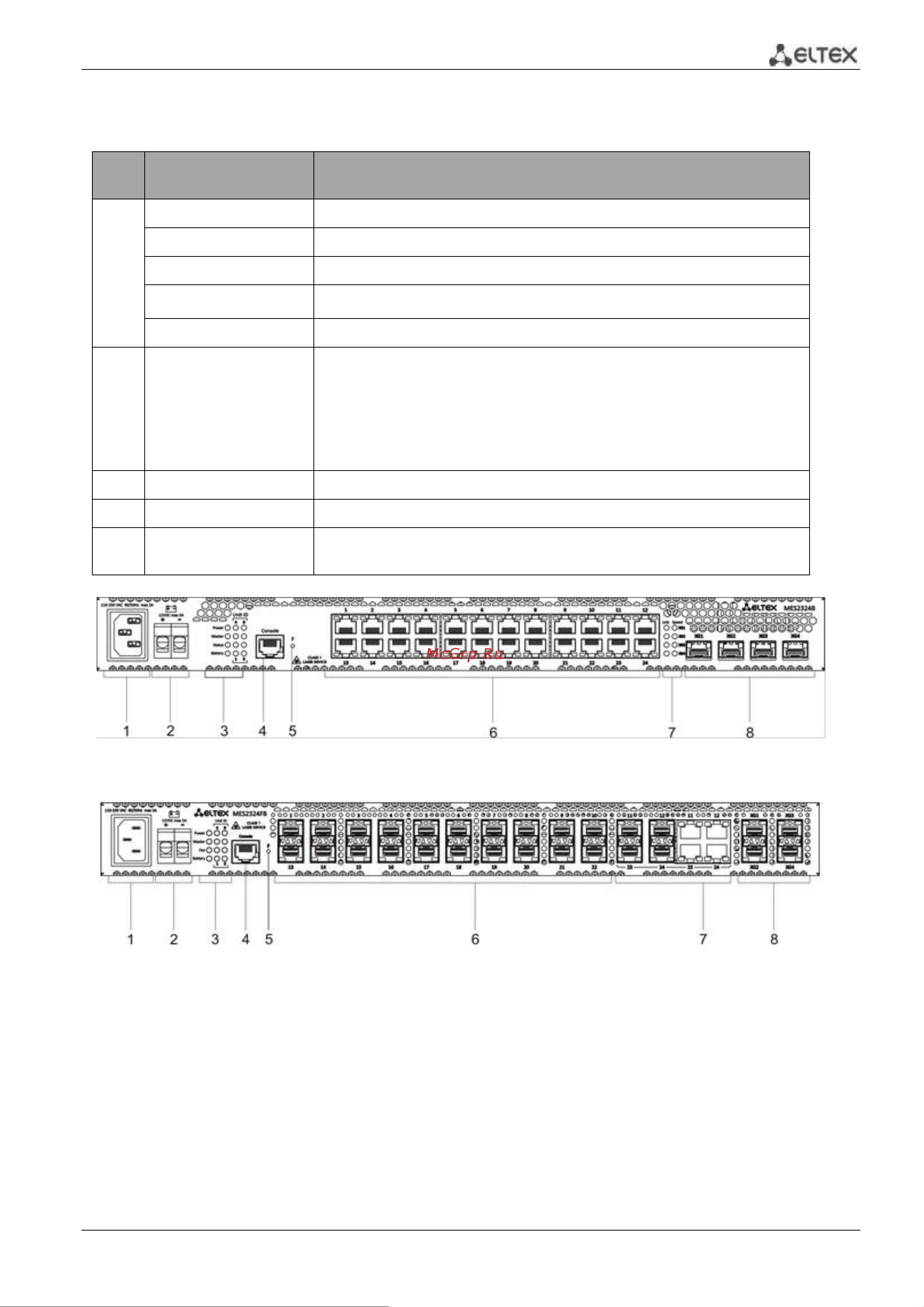

Рисунок 9 — Передняя панель MES2324B
Рисунок 10 — MES2324FB, передняя панель
