46 Ethernet-коммутаторы серий MES23xx, MES33xx, MES35xx, MES53xx
Таблица 16 — Описание разъемов, индикаторов и органов управления передней панели MES3508
№
Элемент передней
панели
Описание
1
[1-8]
8 портов 10/100/1000BASE-T (RJ-45).
2
9,10
Комбо-порты 10/100/1000BASE-T (RJ-45) / 1000BASE-X.
3
PWR1, PWR2
Индикаторы питания устройства.
Temp
Индикатор температуры.
4
F
Функциональная кнопка для перезагрузки устройства и сброса к за-
водским настройкам:
- при нажатии на кнопку длительностью менее 10 с. происходит пе-
резагрузка устройства;
- при нажатии на кнопку длительностью более 10 с. происходит
сброс настроек устройства до заводской конфигурации.
5
Console
Консольный порт для локального управления устройством.

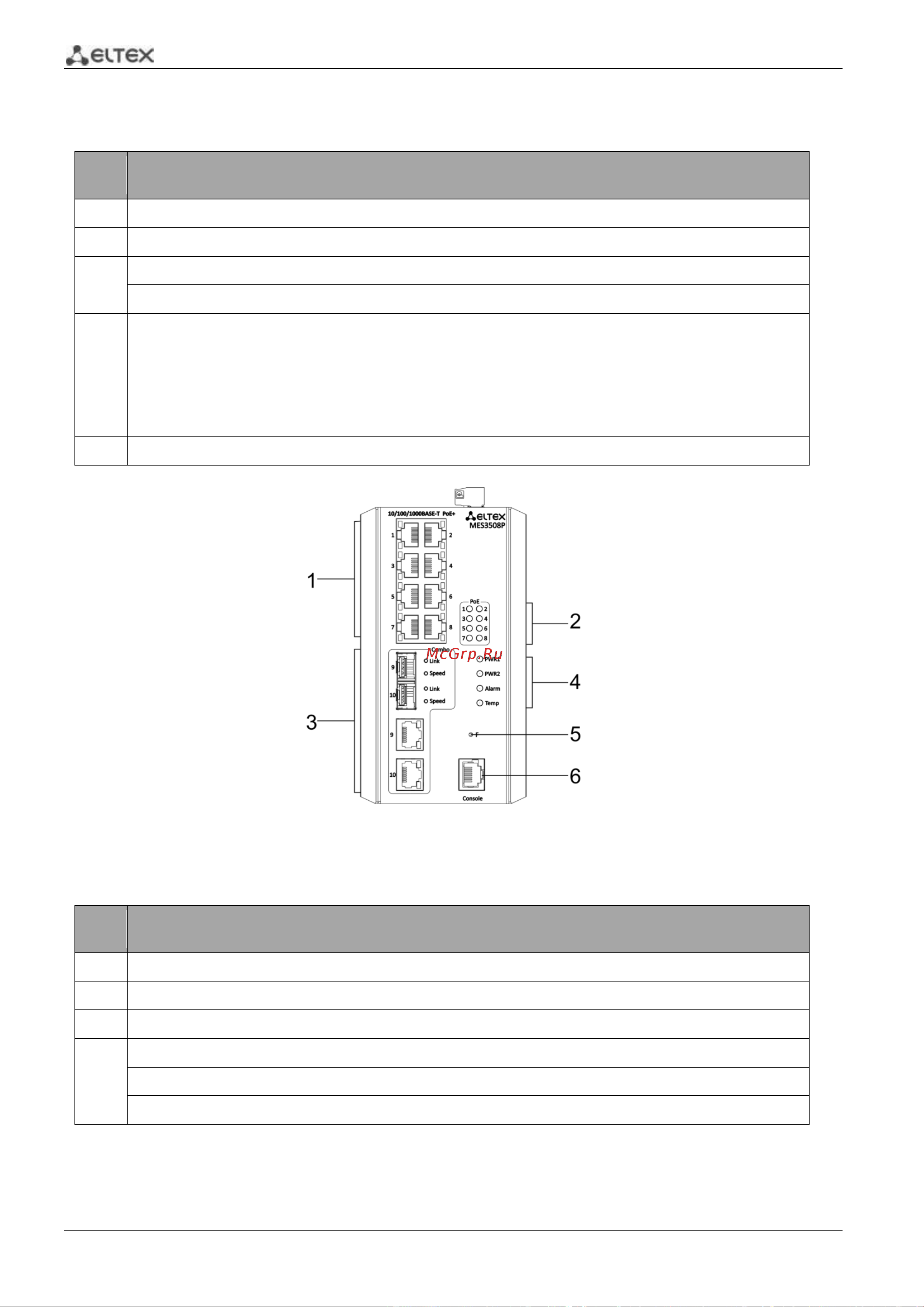

Рисунок 21 — Передняя панель MES3508P
Таблица 17 — Описание разъемов, индикаторов и органов управления передней панели MES3508P
№
Элемент передней
панели
Описание
1
[1-8]
8 портов 10/100/1000BASE-T (RJ-45).
2
[1-8]
Световая индикация PoE.
3
9,10
Комбо-порты 10/100/1000BASE-T (RJ-45)/1000BASE-X.
4
PWR1, PWR2
Индикаторы питания устройства.
Alarm
Индикатор аварии.
Temp
Индикатор температуры.
