134 Пособие по настройке многопортовых шлюзов TAU
приведенных схем и сервисов, изложенному в основной процедуре TAU-Main, а также в процедурах
настройки отдельных элементов.
Таким образом, учитываем, что:
1. Шлюз TAU находится между традиционной TDM телефонной сетью, предоставляющей
услуги аналоговой телефонии абонентам, подключенным через z-интерфейсы и VoIP-сетью,
предоставляющей услуги IP-телефонии абонентам, находящимся в пределах IP-сети.
2. В шлюзе TAU реализуются услуги как телефонии, так и транспортировки информации
поверх сети IP.
В связи с этим в рамках шлюза TAU необходимо настраивать как телефонную инфраструктуру, так и
транспортную IP-сеть.
Первичные настройки шлюза, поступившего с заводскими настройками, производятся локально
через консольный порт RS-232 либо через Web-конфигуратор, используя дефолтный IP-адрес
(192.168.1.2).
После того как через консольный порт выполнены настройки паролей доступа к шлюзу, а также
установлены IP-адреса, соответствующие сетевому окружению, дальнейшие настройки шлюза можно
выполнять удаленно по IP-сети, например, через Web-конфигуратор.

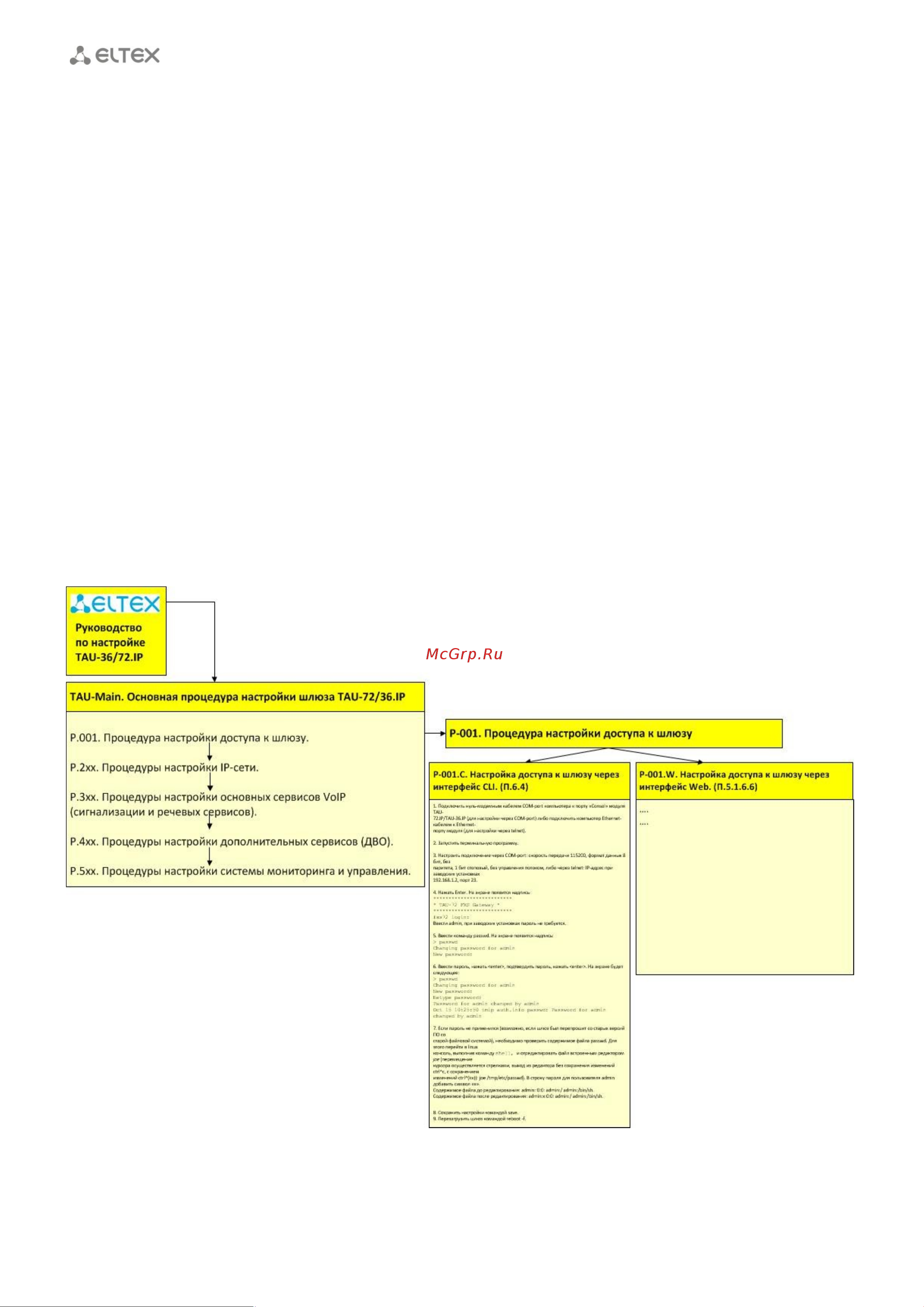

Пример и порядок настроек шлюза приведен на рисунке, Рисунок 2.6:
Рисунок 2.6 – Пример взаимодействия процедур настройки шлюза TAU-72/36.IP.
