182 Пособие по настройке многопортовых шлюзов TAU

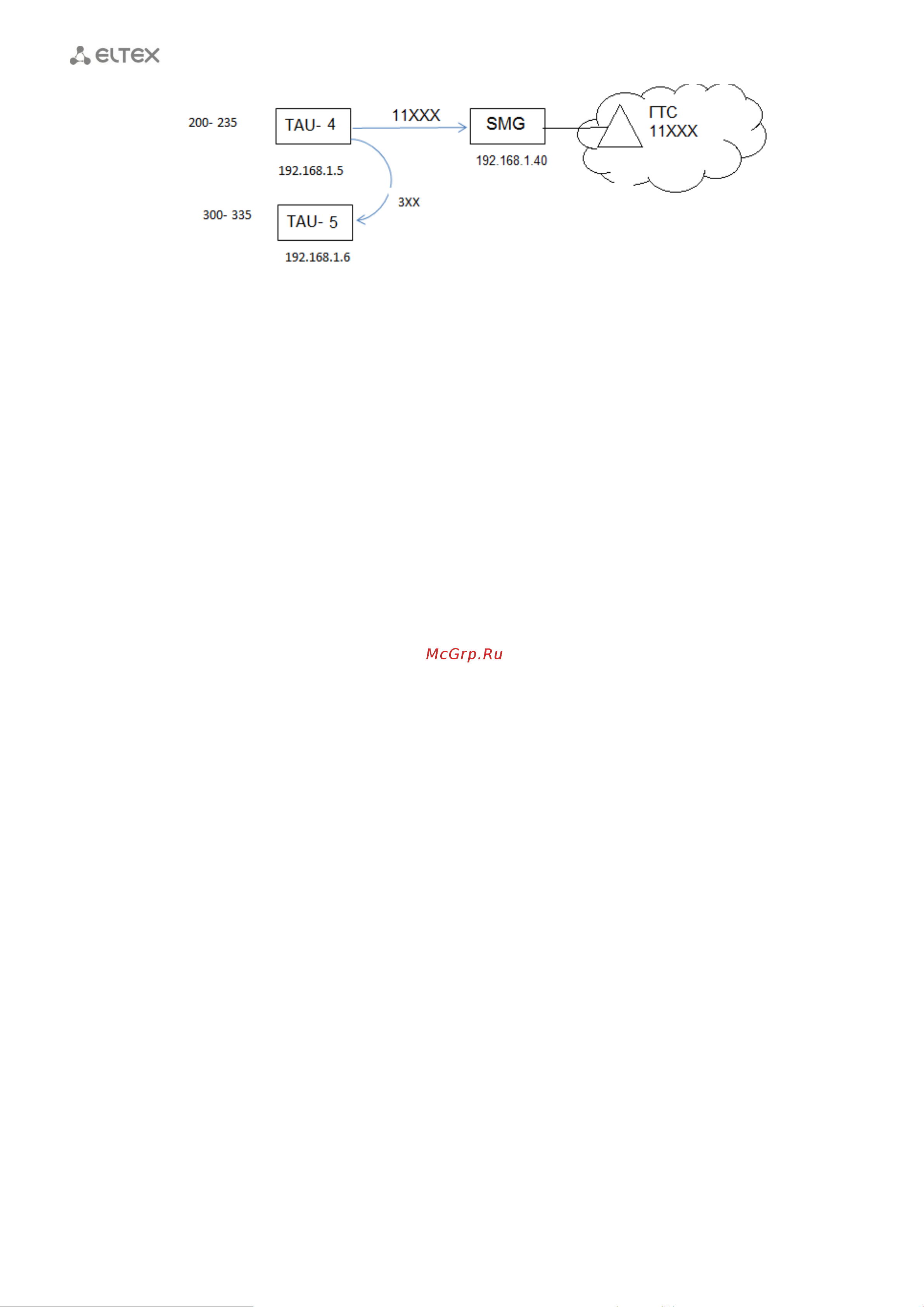

Рисунок 2.9 – Фрагмент сети 2

Записи в таблице маршрутизации (диалплан) TAU-36/72.IP, сформированы с помощью регулярного

выражения:

L10S5 (2xx@192.168.1.5|3xx@192.168.1.6|11xxx@192.168.1.40|8x.@ 192.168.1.40)

Все трехзначные номера, начинающиеся с 2, маршрутизируются по IР-адресу TAU-4 (192.168.1.5).

Трехзначные номера, начинающиеся с 3, маршрутизируются по IР-адресу TAU-5 (192.168.1.6).

Все пятизначные номера, начинающиеся с 11, маршрутизируются по IР-адресу 192.168.1.40 на

SMG, который осуществляет телефонную маршрутизацию в адрес интерфейсов к ГТС.

Кроме этого все номера, начинающиеся с 8 также маршрутизируются по IР-адресу 192.168.1.40 к

SMG, на котором должна быть предусмотрена телефонная маршрутизация в адрес интерфейсов к АМТС.

3.4.4 Пример 4

Приведем пример сети предприятия (см. Рисунок 2.10), в которой используется шлюз TAU (IP-

адрес 172.24.0.5, статический) с зарегистрированными на нем абонентами с номерами №№300…335.

Также в сети этого предприятия имеется собственный локальный SIP-сервер (IP-адрес 172.24.0.12,

статический) с зарегистрированными на нем абонентами с номерами №№500…599.

Всем абонентам предприятия также предоставляется возможность выхода на городскую сеть (ГТС)

с 7-ми значной нумерацией (269хххх), реализуемая с помощью транкового шлюза SMG, посредством

сигнализаций ОКС-7 (через Е1 интерфейс) и EDSS1 (через интерфейс PRI).

Помимо этого всем абонентам предоставлен выход на междугородную сеть через 8. Данные

возможности реализуются средствами операторского Softswitch (ECSS-10) с IP-адресом 10.10.0.20.
