Пособие по настройке многопортовых шлюзов TAU 181

Остальные номера с нумерацией 4хххх обрабатываются Proxy- сервером.

Кроме этого заданы IP-адреса шлюзов и Proxy- сервера.

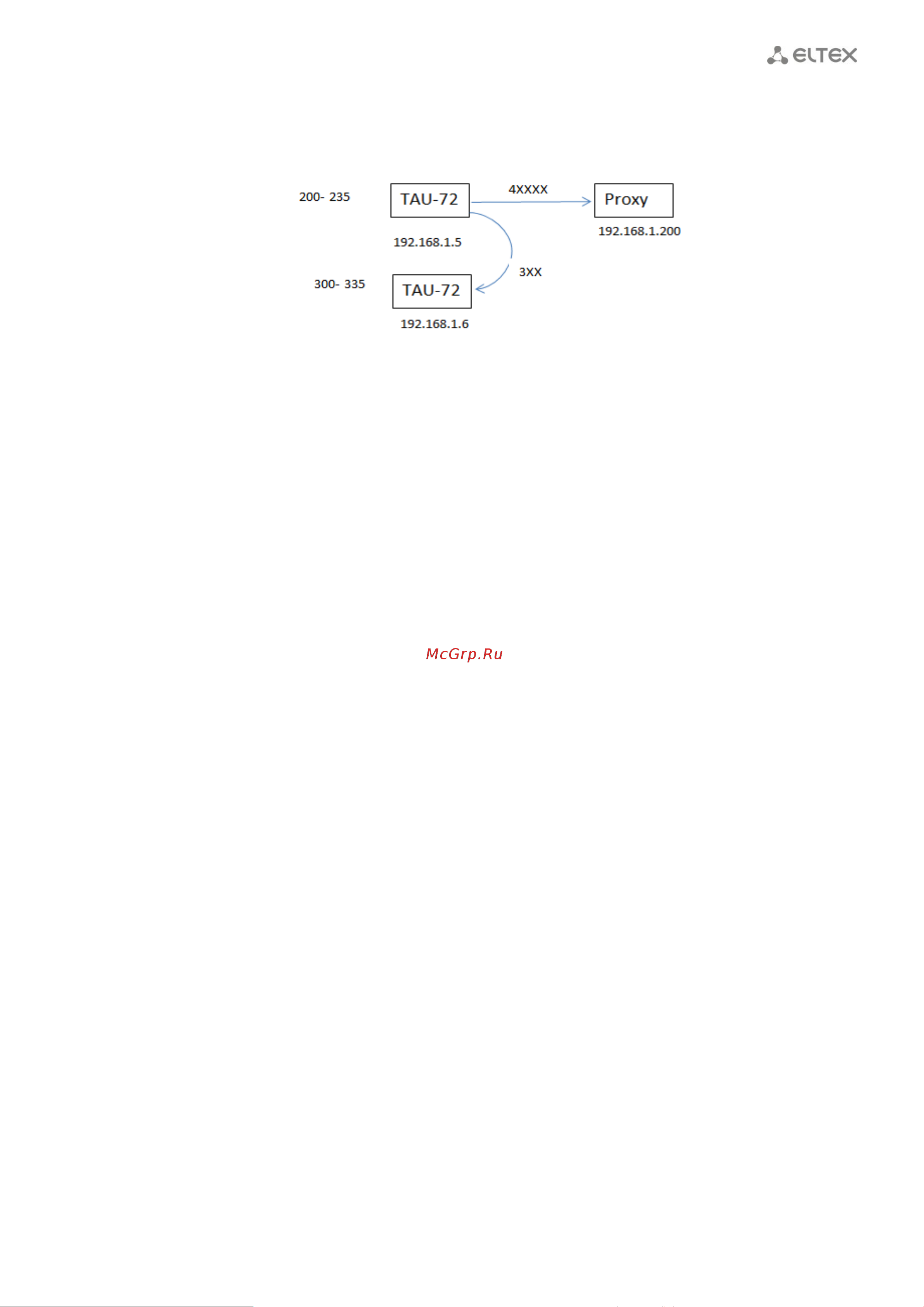

Рисунок 2.8 – Фрагмент сети 1

Записи в таблице маршрутизации (диалплан) TAU-36/72.IP (верхнего по схеме), сформированы с

помощью регулярного выражения:

L10S5 (2xx@192.168.1.5|3xx@192.168.1.6|4xxxxx@192.168.1.200|8x.@ 192.168.1.200)

Все трехзначные номера, начинающиеся с 2 маршрутизируются по IР - адресу 192.168.1.5,

трехзначные номера, начинающиеся с 3, маршрутизируются по IР - адресу 192.168.1.6, все пятизначные

номера, начинающиеся с 4, маршрутизируются по IР - адресу 192.168.1.200. Кроме этого все номера,

начинающиеся с 8 также маршрутизируются по IР - адресу 192.168.1.200.

Рассмотрим также вариант организации связи для этой же схемы, в случае, если оба шлюза

зарегистрированы на SIP-proxy по адресу 192.168.1.200.

В этом случае диалплан будет описан следующим выражением:

L10S5 (2xx|3xx|4xxxxx|8x.)

3.4.3 Пример 3

На рисунке, Рисунок 2.9, показаны два абонентских шлюза TAU-72.IP, в один из которых

включаются абоненты с нумерацией 200-235, в другой – с нумерацией 300-335.

Также существует выход на ГТС через транковый шлюз SMG.

На ГТС абоненты включены в телефонную станцию с нумерацией 11ххх . Маршрутизация вызовов

по этим номерам осуществляется на SMG.

Кроме этого заданы IP-адреса шлюзов.
