Терминал абонентский универсальный TAU-72.IP/TAU-36.IP 11
Таблица 2 – Описание разъемов, индикаторов и органов управления передней панели
№
Элемент передней панели
Описание
1
Power
Тумблер питания
2
48V
Разъем для подключения к источнику электропитания
постоянного тока
3
F
Функциональная кнопка
4
Power
Индикатор питания
Status
Индикатор работы устройства
Alarm
Индикатор критической аварии устройства
SFP
Индикатор работы оптического интерфейса SFP, горит зеленым
цветом при появлении оптического линка
5
Line 1...18, 19…36, 37…54, 55…72
4 разъема CENC-36M для подключения аналоговых телефонов
(распайка разъемов приведена в Приложении А)
6
10/100/1000
3 разъема RJ-45 интерфейсов Ethernet 10/100/1000 Base-T
7
COM
Консольный порт RS-232 для локального управления
устройством
8
SFP
Шасси для оптического SFP-модуля 1000Base-X Gigabit uplink
интерфейса для выхода в IP-сеть
Внешний вид задней панели устройства приведен на рисунке 4.

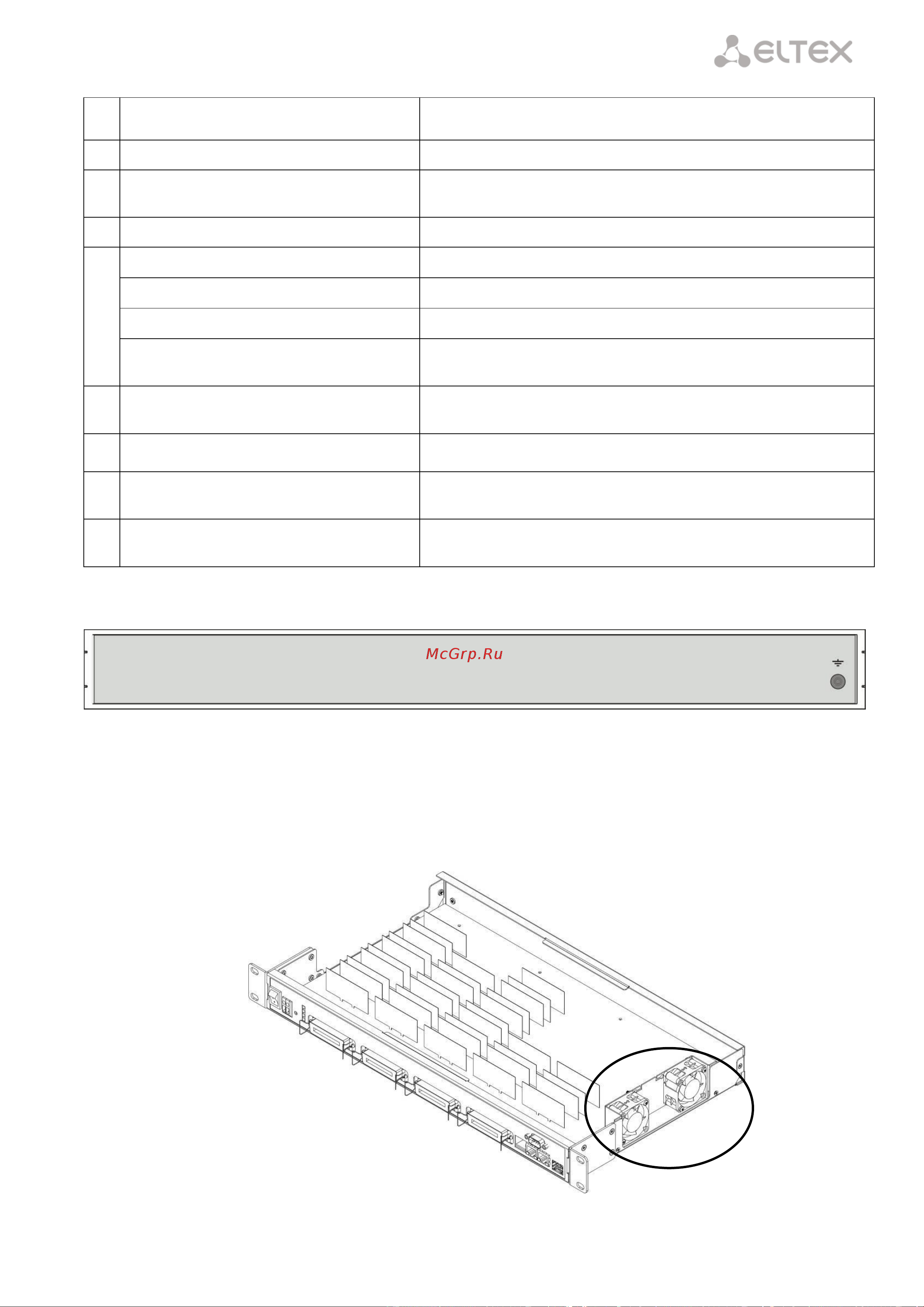

Рисунок 4 – Внешний вид задней панели TAU-72.IP.
На задней панели устройства расположена клемма заземления.
Назначение контактов разъемов приведено в приложении А.
2.6 Вентиляция устройства
Рисунок 5 – Расположение вентиляторов
