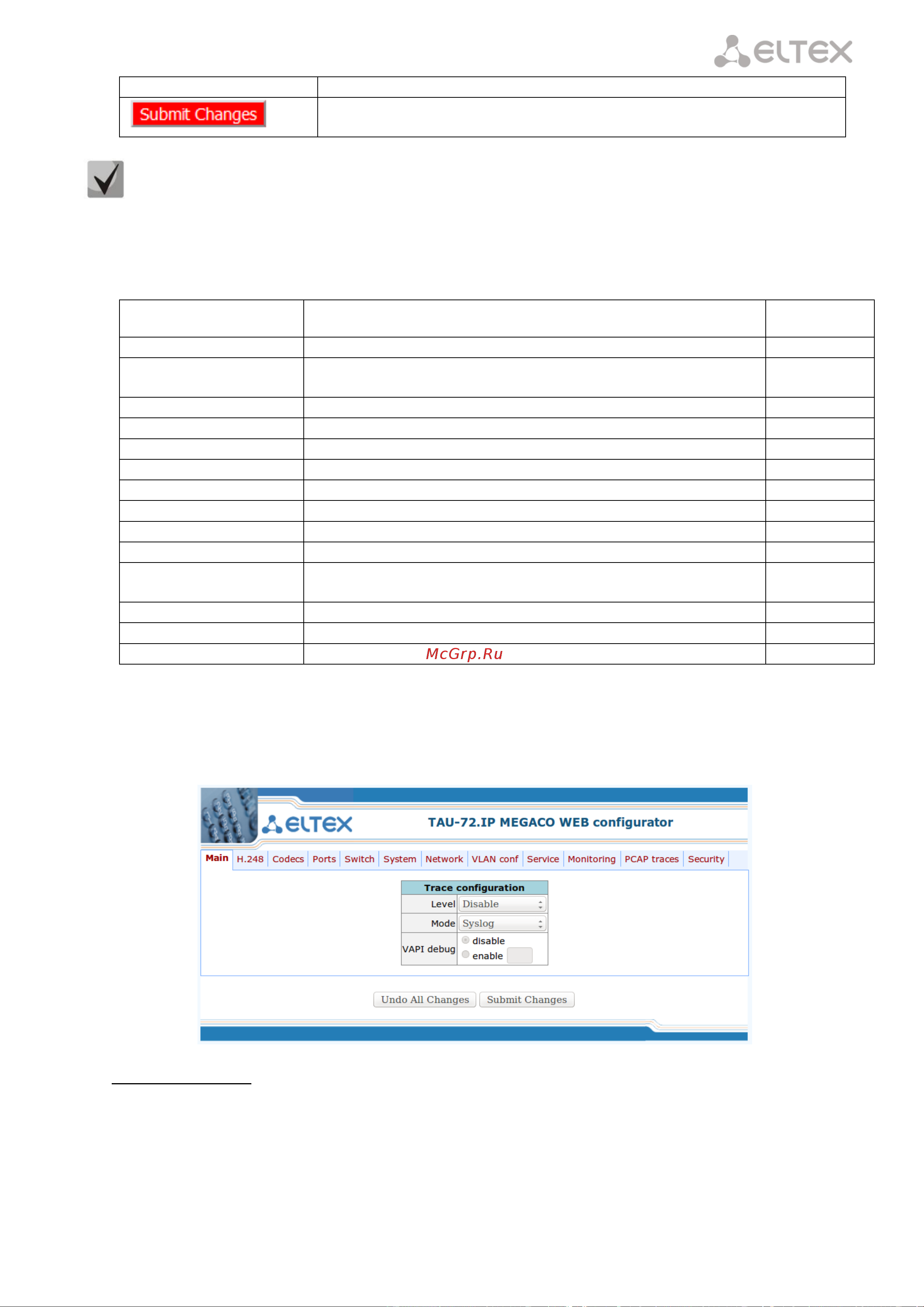

Терминал абонентский универсальный TAU-72.IP/TAU-36.IP 21
изменения в конфигурации сделаны и применены
изменения в конфигурации сделаны, но не применены
Не все изменения, произведенные в конфигурации шлюза применяются сразу, для
применения настроек необходимо воспользоваться кнопкой «Hot reload config» в меню
SYSTEM
В таблице 6 приведено описание основных вкладок меню настройки:
Таблица 6 – Обзор меню настроек
Меню
Описание
Раздел
main
Общие настройки
5.1.1
H.248
настройка параметров взаимодействия шлюза с контроллером
MGC
5.1.2
Codecs
настройка кодеков устройства
5.1.3
Ports
настройка абонентских портов устройства
5.1.4
Switch
настройки параметров коммутатора
5.1.5
System
информация о системе, загрузка ПО и конфигурации
5.1.6
Network
настройка сетевых параметров
5.1.7
VLAN conf
настройка виртуальных локальных сетей
5.1.8
Services
настройка системных сервисов
5.1.9
Monitoring
мониторинг параметров устройства
6
General
информация о состоянии аппаратной платформы (напряжения,
температурных датчиков, вентиляторов, SFP-модулей)
6.1
Port
информация о состоянии абонентских портов устройства
6.2
PCAP traces
снятие сетевых логов
5.1.10
Security
настройка параметров безопасности
5.1.11
5.1.1 Общие настройки - Main
Общие настройки предназначены для определения параметров работы шлюза с устройством
управления (call agent). Настройки проводятся в меню «Main».
Trace configuration:
– Level – уровень детализации трассирования работы устройства:
– Disable – трассирование выключено;
– Errors – трассирование ошибочных событий;
– Warning – трассирование предупреждающих событий;
– Info – трассирование информационных событий;
– Debug – трассирование отладочных событий;
