Терминал абонентский универсальный TAU-72.IP/TAU-36.IP 31
Upload new firmware – Обновить программное обеспечение
Для обновления ПО необходимо в поле «File» при помощи кнопки «Обзор» указать название файла
для обновления и нажать кнопку «Upload». Перезагрузить устройство кнопкой «Restart».
Restore configuration – загрузить файлы конфигурации с ПК на устройство.
Для того чтобы загрузить файлы конфигурации, необходимо в поле «File» при помощи кнопки
«Обзор» выбрать файл конфигурации (имя файла должно быть следующим: tau72megaco.tar.gz) и нажать
кнопку «Restore». Перезагрузить устройство кнопкой «Restart».
Backup configuration – выгрузить конфигурацию на ПК (происходит сохранение
конфигурационных файлов на ПК в формате tau72megaco_cfgDATE.tar.gz).
Для того чтобы выгрузить файлы конфигурации или другие папки на ПК, необходимо нажать кнопку
«Backup».
Кнопка «Restart» предназначена для перезагрузки устройства.
Кнопка «Hot reload config» предназначена для применения текущей конфигурации без перезагрузки
устройства.
Кнопка «Undo All Changes» служит для отмены всех внесенных изменений, кнопка «Submit Changes»
– для внесения изменений в текущую конфигурацию устройства.

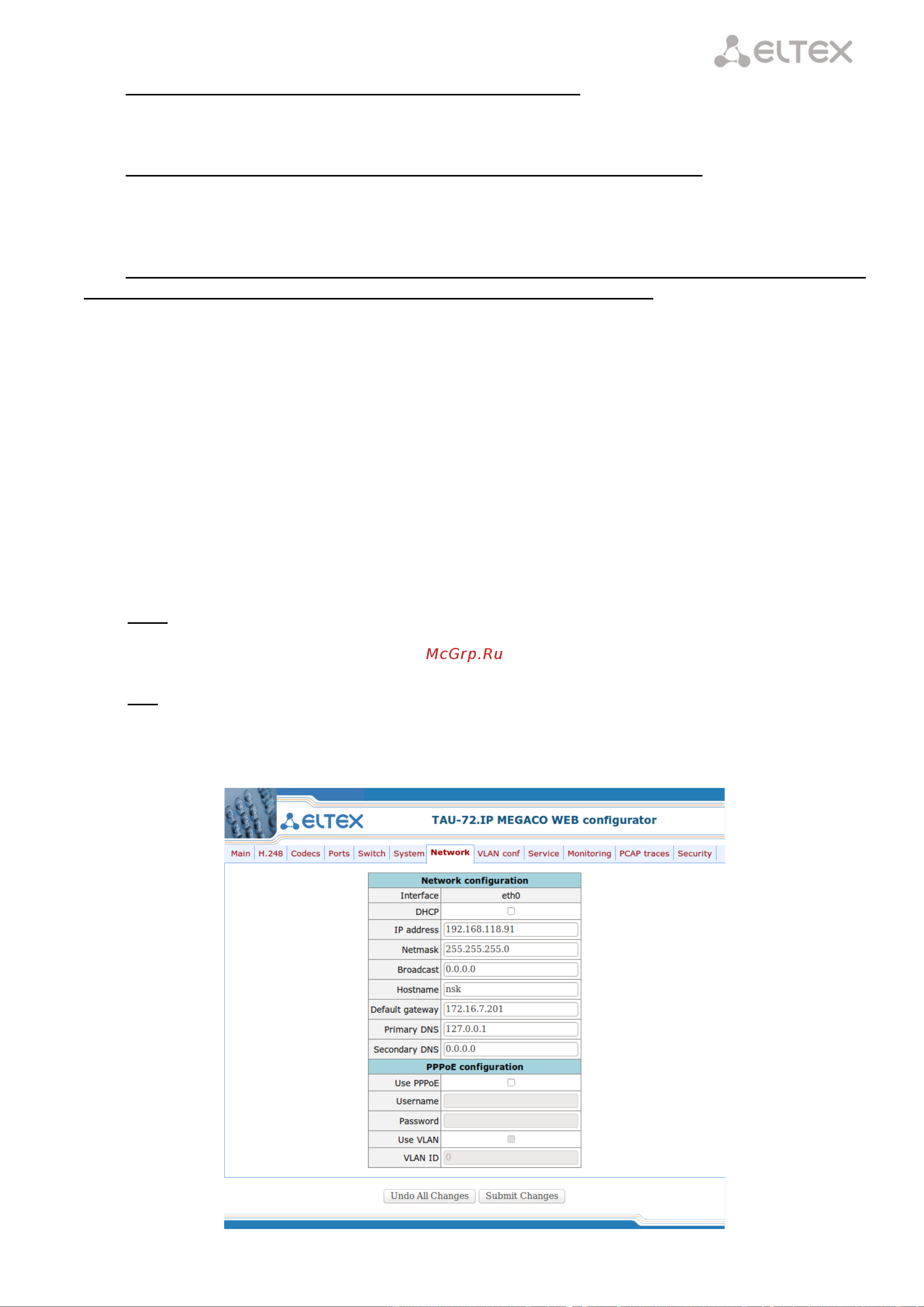

5.1.7 Настройка сетевых параметров - Network
Настройка сетевых параметров устройства проводится в меню «Network».
В таблице «Network configuration» пользователь может указать название устройства, изменить IP-
адрес, маску подсети, широковещательный адрес сети, адрес DNS-сервера.
DHCP – протокол, предназначенный для автоматического получения IP-адреса и других параметров,
необходимых для работы в сети TCP/IP. Позволяет шлюзу автоматически получить все необходимые
сетевые настройки от DHCP-сервера.
DNS – протокол, предназначенный для получения информации о доменах. Позволяет шлюзу
получить IP-адрес взаимодействующего устройства по его сетевому имени (хосту). Это может быть
необходимо, например, при указании хостов в плане маршрутизации, либо использовании в качестве
адреса SIP-сервера его сетевого имени.
