11
Глава 4 – Использование панели управления
4.1.1 Описание клавиш панели управления
Кнопка питания
С помощью кнопки питания происходит включение и выключение системы IQAir®. При выключении
системы останавливается вентилятор, но система остается подключенной к сети электропитания (режим
ожидания). В режиме ожидания возможен запуск автоматического таймера. В режиме ожидания можно
получить доступ к различным функциям меню.
Подсказка: в окне меню кнопка питания служит также в качестве клавиши быстрого выхода для возврата в
основное окно дисплея.
Кнопка (p) перемещения
Когда система включена, то кнопка p позволяет отрегулировать скорость вентилятора. В режиме ввода,
который обозначается появлением черного мигающего курсора (см. "Кнопка ввода" ниже), кнопка р
используется для изменения выбранной настройки в окне дисплея. Выбор подтверждается нажатием кнопки
ввода, при этом режим ввода автоматически прерывается. Перед возвратом в окно основного меню на ЖК-
дисплее будут отображаться текущие настройки меню на протяжении 15 секунд.
Глава 4 – Использование панели управления
Управление и контроль системы IQAir осуществляется с помощью электронного пульта управления, который
расположен сверху переднего запорного рычага.
Благодаря электронному пульту управления можно выполнить следующие операции:
• Включение и выключение системы
• Регулирование скорости вентилятора и соответствующей скорости подачи воздуха
• Проверка оставшегося срока эксплуатации отдельных фильтров
• Настройка автоматического таймера
• Сброс показателей контроллера срока службы фильтра после его замены
• Блокировка панели управления во избежание внесения изменений в настройки системы
• Выбор необходимого языка отображения

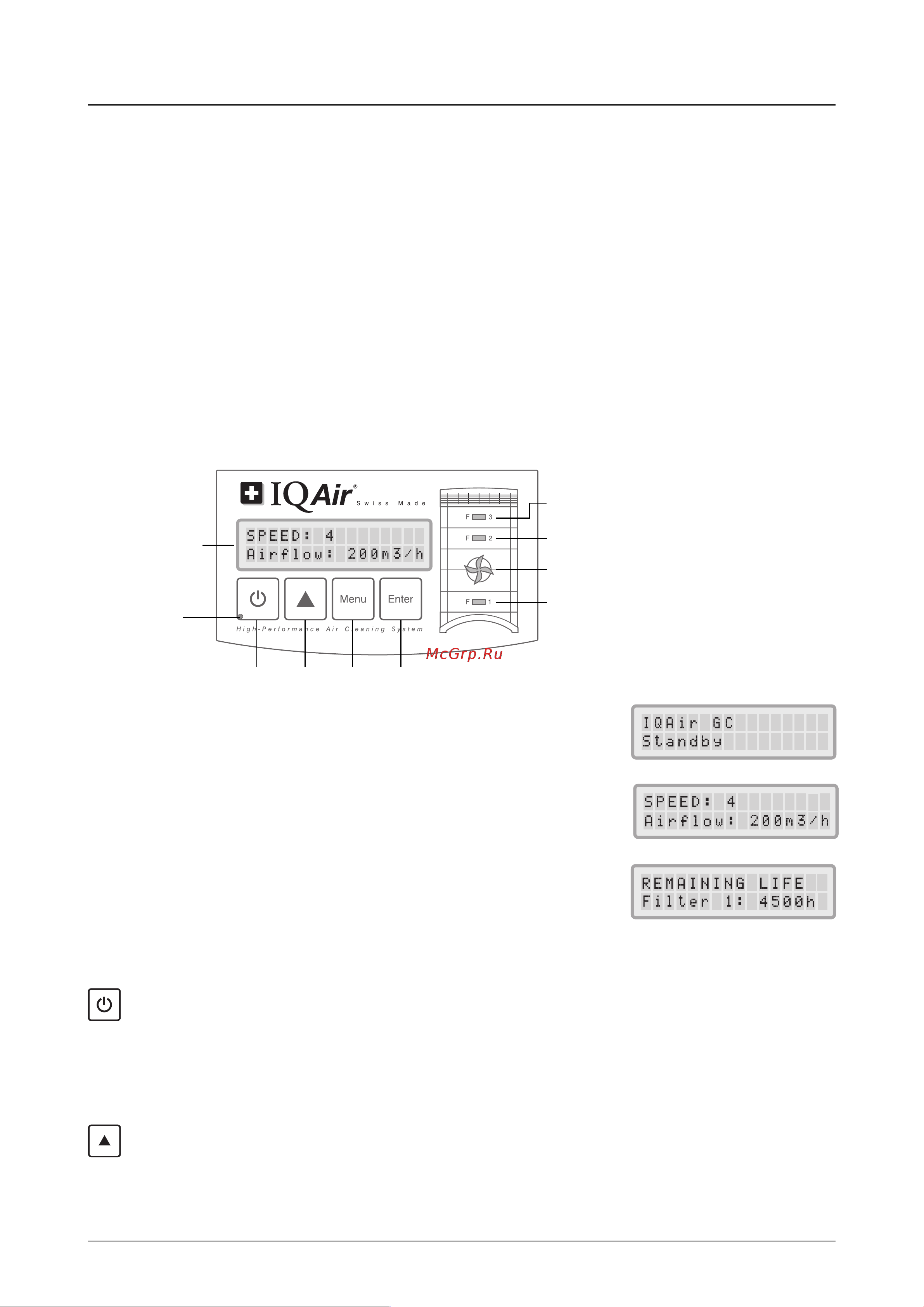

4.1 Описание элементов панели управления
ЖК = Жидко-
кристалличес
кий экран
Кнопка
питания
Кнопка
ввода
Кнопка
меню
Кнопка
переме
щения
СИД срока службы фильтра: Фильтр 3
СИД срока службы фильтра: Фильтр 2
СИД срока службы предварительного фильтра:
Фильтр 1
СИД таймера
СИД-индикаторы скорости вентилятора
ЖК-дисплей
2-строчный ЖК-дисплей отображает важную информацию о настройках
системы. В режиме ожидания в первой строчке отображается текущее
время и день. Если активирован таймер, то во второй строке будет
отображаться запрограммированное время запуска и остановки.
Если включена система IQAir, то в первой строке будут выводиться данные
по текущим настройкам скорости, а во второй строке будут приведены
данные соответствующей скорости подачи воздуха системы. При нажатии
на кнопку меню открывается доступ к десяти функциям меню. Описание
данных функций приведено в этой главе.
СИД = светоизлучающий диод
Основное окно: режим ожидания
Основное окно: режим работы
Окно меню: контроль срока службы фильтра
