Глава 3 – Компоненты системы IQAir®
Глава 3 – Компоненты системы IQAir®
3.1 Описание компонентов корпуса
Система IQAir представляет собой модульно-корпусную конструкцию, в которой все важные фильтрующие и
движущие воздух компоненты расположены вертикально в ряд, т.е. один над другим. Воздух втягивается в
систему у основания и проходит через несколько звеньев фильтра, после чего возвращается в помещение
через диффузор, находящийся сверху системы. Модули корпуса удерживаются вместе посредством двух
запорных рычагов.
• Основание с изогнутой конструкцией с отверстиями для впуска воздуха с обеих сторон.
• Модуль рамы 1 состоит из рамы 1 и предварительного фильтра, зафиксированного внутри рамы
четырьмя зажимами фильтра.
• Вентилятор в сборе состоит из двух корпусных модулей с центробежным вентилятором внутри.
• Модуль рамы 2 состоит из рамы 2 и стальной опорной плиты, на которой четыре фильтрующих элемента
с газовой фазой крепятся с помощью системы байонетного замка.
• Модуль рамы 3 закрывает 4 фильтрующих элемента с газовой фазой и муфты фильтра.
• Диффузор EvenFlow™ имеет направленные во все стороны отверстия воздуховода.
• Ручка сверху диффузора спроектирована для переноски системы IQAir®.
• Запорные рычаги удерживают корпусные элементы вместе. При открытии запорных рычагов
открывается доступ к фильтрам.

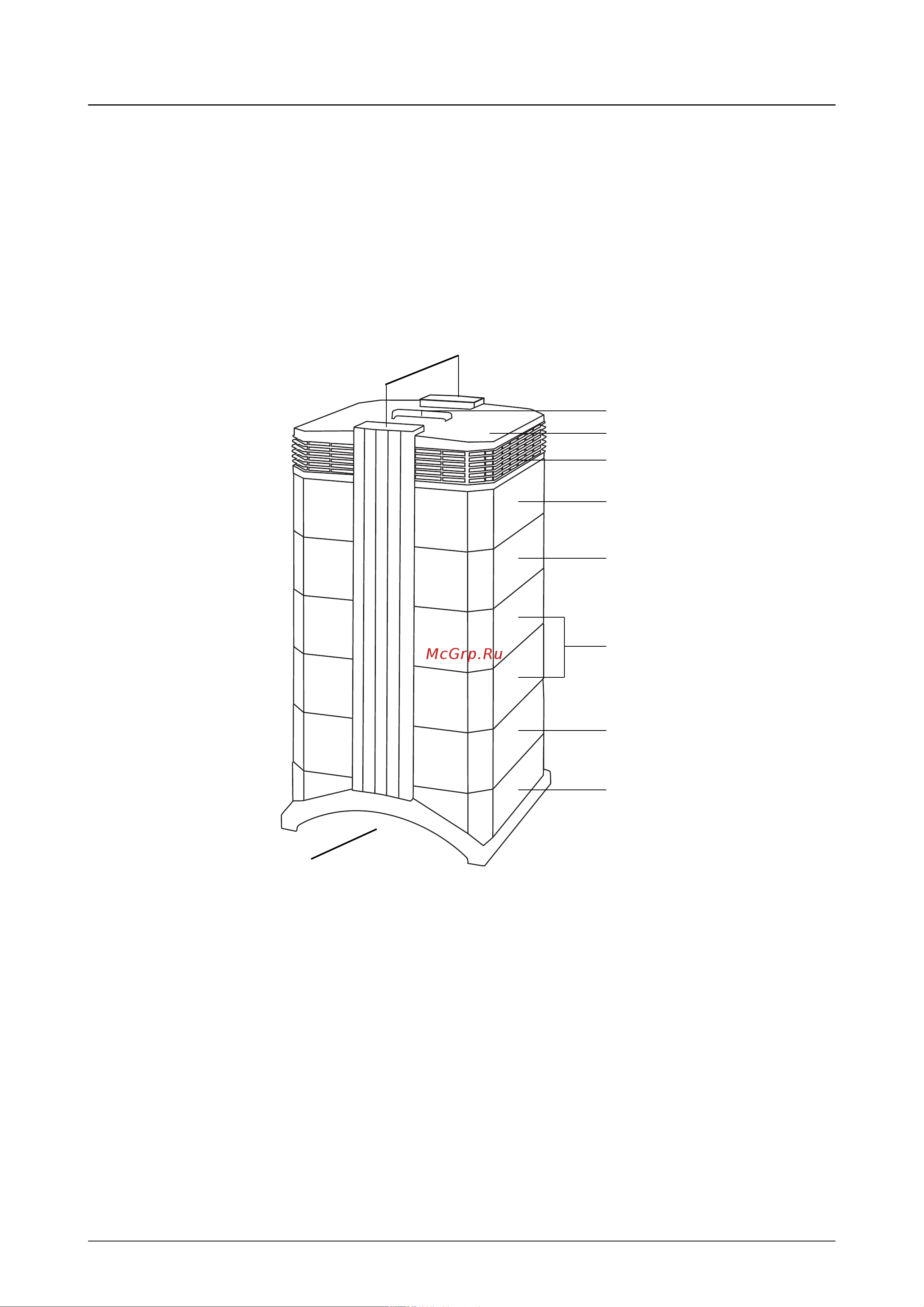

Диффузор EvenFlow™
Модуль рамы 1
Вентилятор в сборе
Модуль рамы 2
Модуль рамы 3
Запорные рычаги
Основание
Ручка
Отверстие для впуска
воздуха
Отверстия воздуховода
