Глава 2 - Установка
Глава 2 - Установка
2.1 Распаковка
Чтобы распаковать систему IQAir следует открыть верх коробки и снять квадратную вкладку из пенопласта, в
которой находится все вспомогательное оборудование и товаросопроводительная литература. Положите
коробку на бок, придерживая систему за ручку, вытяните ее из коробки. Удалите пластиковую упаковку и
ремень из пенорезины. Сохраните упаковку для последующей возможной транспортировки, а также для
обслуживания.
3 6 0
2 6 0
2 1 0
1 5 0
8 5
4 0
Certificate of Performance
IQAir
®
Model:
Serial No.:
Shell No.:
I. Air Delivery Rate
Speed 1:
Speed 2:
Speed 3:
Speed 4:
Speed 5:
m
3
/h
m
3
/h
m
3
/h
m
3
/h
m
3
/h
This certifies that the aforementioned air cleaning system has been tested prior to packaging
at the IQAir
®
production facility in Switzerland. This particular system has been found to
be in compliance with the model’s published specifications for air delivery and particle
filtration efficiency. This system has also passed the particle leakage test.
Speed 1:
Speed 2:
Speed 3:
Speed 4:
Speed 5:
m
3
/h
m
3
/h
m
3
/h
m
3
/h
m
3
/h
Published Air Delivery Actual Air Delivery
Speed 6: m
3
/h Speed 6: m
3
/h
Test Voltage/Frequency:
m
3
/h = cubic meters per hour
1 m
3
/h = 0,59 cfm
The aforementioned system
has been tested for its air
delivery at all fan speed
settings. Due to component
tolerances, a divergence of
10% + 10 m
3
/h is deemed
acceptable.
Note:
The air delivery rate refers
to the system’s initial air
delivery, which will decrease
as filters load up with dust
particles.
Measuring instrument: Alnor LoFlo Balometer
Instrument accuracy: ± (3% + 8 m
3
/h)
Signed: _________________
Testing & QC Dept.
Testing carried out by:
105.60.10.10_101109_Cert_E_GC
1 C 0 E B 0 0 0 0
230V, 50Hz
GC Series
IQAir®
Высокоэффективная система очистки воздуха
Техническая поддержка
При возникновении технических неисправностей во время или после истечения гарантийного срока, пожалуйста,
обратитесь к официальному дилеру или в место продажи.(Если ни один из продавцов не доступен, свяжитесь с нами по
адресу info@incen.com или по факсу +41 71 844 0845.)
Чтобы ускорить процесс рассмотрения Вашей заявки, пожалуйста, предоставьте следующую информацию:
• название модели, артикул и серийный номер (расположены на наклейке серийного номера на опорной
поверхности системы):
• Ваши данные (имя, адрес, телефон, e-mail)
• дата покупки
• описание проблемы
Заказ сменных фильтров
Все вопросы по смене фильтров, пожалуйста, направляйте официальному дилеру по месту покупкии предоставьте
следующую информацию:
(Если ни один из продавцов не доступен, свяжитесь с нами по адресу info@incen.com или по факсу +41 71 844 0845)
• тип фильтра и номер артикула (расположен на наклейке фильтра)
• как вариант, предоставьте название модели воздухоочистителя и соответствующий код фильтра (например, "F1"),
расположенный с правой стороны панели управления рядом с оранжевым или красным СИДом.
Как зарегистрировать систему воздухоочистки
Пожалуйста, заполните карточку, представленную ниже, сразу после покупки и отправьте ее нам по почте или по факсу.
Данная информация поможет нам в осуществлении скорейшего технического обслуживания при возникновении
неисправностей, а также позволит предоставлять вам новейшую информацию, которая относится к вашей системе
очистки. (Артикул и серийный номер расположены на опорной поверхности системы)
Информация по обслуживанию и регистрации гарантии
Карточка регистрации гарантии
(Вся информация конфиденциальна и не будет передана третьим лицам)
Воздухоочиститель:
№ артикула
Серийный №
.
Название модели
Основное предназначение
Используется в помещении
Пользователь:
Имя
Компания (если есть)
Адрес
Почтовый индекс, город, страна
Продавец:
Название и город
Дата покупки
Пожалуйста, верните эту карточку по адресу, указанному на оборотной стороне.
Или Вы можете отправить ее по факсу: +41 71 844 08 45
!
Серия GC
Высокоэффективная система очистки воздуха
Руководство по
эксплуатации
105.10.35.26_110606_IN_MA_GC_RU
Сделано в
Швейцарии
Руководство по
эксплуатации
Свидетельство о
производительн
ости

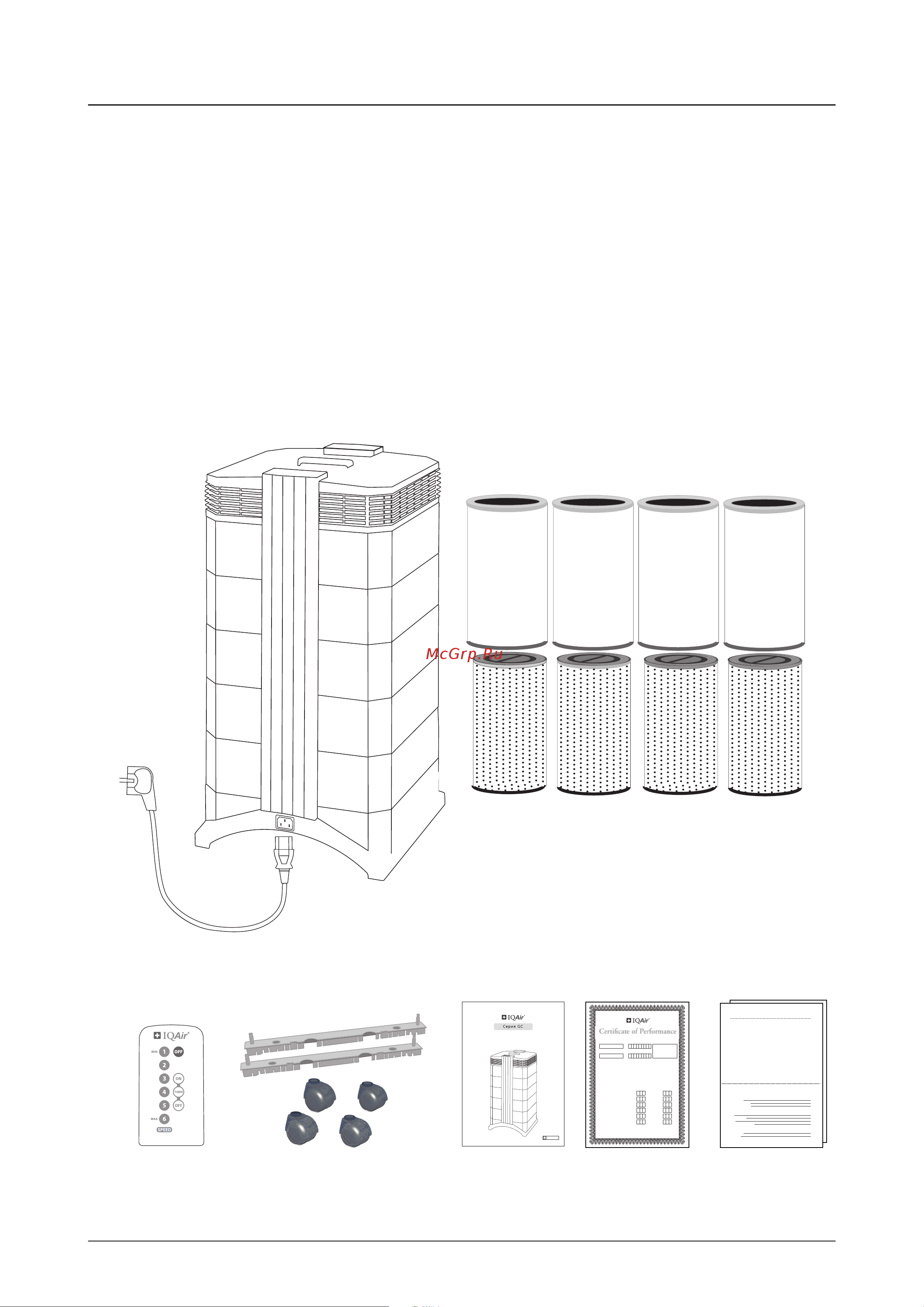

Комплект
колесиков
Гарантийный талон и
Технический паспорт
Пульт дистанционного
управления
с батареей
4 фильтрующие элементы с газовой фазой
Примечание: Фильтрующие элементы с газовой фазой
поставляются в отдельной коробке и должны быть
установлены до использования.
4 муфты постфильтра
Примечание: Муфты поставляются с системой IQAir.
Натяните муфты постфильтра на картриджи, прежде чем
устанавливать картриджи в очиститель воздуха.
Кабель питания
(типы штекеров
могут быть
различными)
