ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Назначение

Реле ограничения пускового тока МРП-102 (далее реле) предназначены для уменьшения пусковых токов

при включении емкостных нагрузок (например, импульсных БП, драйверов LCD и т.д.).

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов пи-

тания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм

(ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необхо-

димо раздвинуть. Для защиты от возможного перегрева в схему устройства интегрирован одноразовый термо-

предохранитель. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2.5мм

. Схемы под-

ключения приведены на рис.1. Габаритные размеры приведены на рис. 2. Технические характеристики приведены

в таблице.

Условия эксплуатации

Высота над уровнем моря до 2000м. Окружающая среда - взрывобезопасная, не содержащая пыли в количестве нарушаю-

щем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест креп-

ления реле с частотой от 1 до 100 Гц при ускорении 9,8 м/с

. Воздействие электромагнитных полей, создаваемых проводом с

импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воз-

действию помех степени жесткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р

51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.

Работа реле

При подаче питания на устройство контакты встроенного реле разомкнуты. Нагрузка подключена через встроенные ограни-

чительные резисторы реле. При превышении тока нагрузки порога включения, контакты реле замыкаются. При снижении тока

нагрузки порога выключения, контакты реле размыкаются. Индикатор «U» сигнализирует о наличии напряжения питания на

устройстве.

Внимание! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями.

Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное по-

ложение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное

(выключенное) состояние контактов восстанавливается. Не устанавливать реле в зоне повышенной вибрации или рядом с прибо-

рами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).

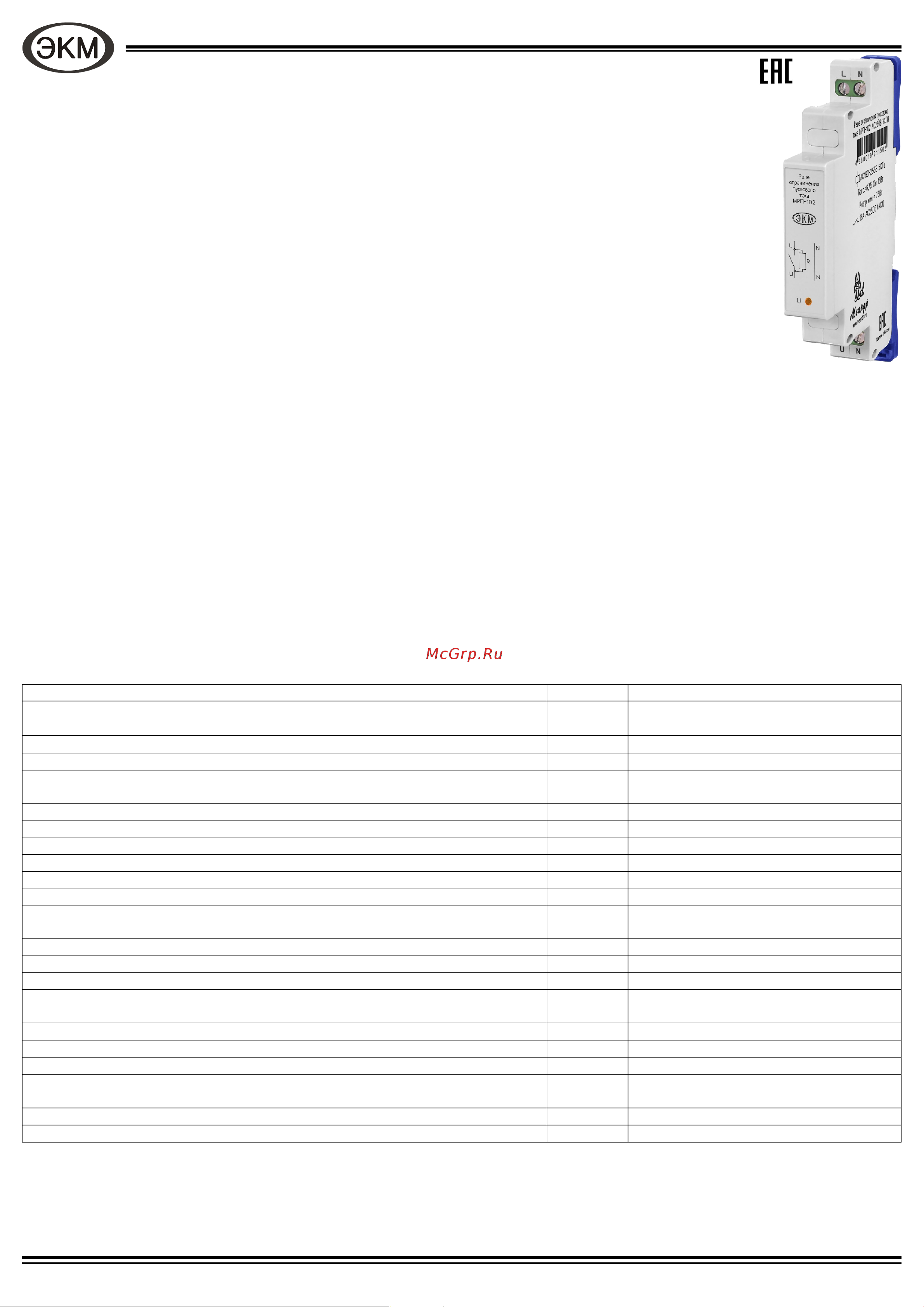

Реле ограничения пускового тока МРП-102

ТУ 3425−003−31928807−2014

МР 29.0113.03 ПС V09.02.22

 Ограничение пускового тока емкостных нагрузок до 30 А

 Максимальная емкость нагрузки - 1500 мкФ, максимальный ток нагрузки - 8 А

 Подключается ПЕРЕД выключателем

 Ширина корпуса 13мм

Технические характеристики

Параметр Ед. изм. МРП-102

Напряжение питания В

АС230

Частота питающей сети Гц

Мощность потребляемая катушкой, не более Вт 1

Порог включения контакта реле при токе нагрузки более мА 90

Время включения реле (режим ZC) не более мс 250

Порог выключения контакта реле при токе нагрузки менее мА 70

Максимальная суммарная емкость нагрузки, не более мкФ 1500

Количество и тип контактов 1 замыкающий

Максимальное коммутируемое напряжение В 250

Максимальный рабочий ток: АС250В 50Гц (АС1) А 8

Максимальная частота коммутаций при емкости нагрузки 2000 мкФ, не более цикл/мин 2

Электрическая прочность (питание - контакты) В АС2000 (50Гц - 1 минута)

Механическая износостойкость, не менее циклов 10 х 10

Электрическая износостойкость, не менее циклов 100000

Максимальная частота коммутаций, не более цикл./ч 120

Диапазон рабочих температур (по исполнениям) °С -25…+55 (УХЛ4)

Температура хранения °С -40…+70

Климатическое исполнение и категория размещения по

ГОСТ 15150-69 (без образования конденсата)

УХЛ4

Степень защиты реле: по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 (при 25°С)

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 13 х 93 х 62

Масса кг 0.06
