Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-1722 www.meandr.ru info@meandr.ru
Назначение

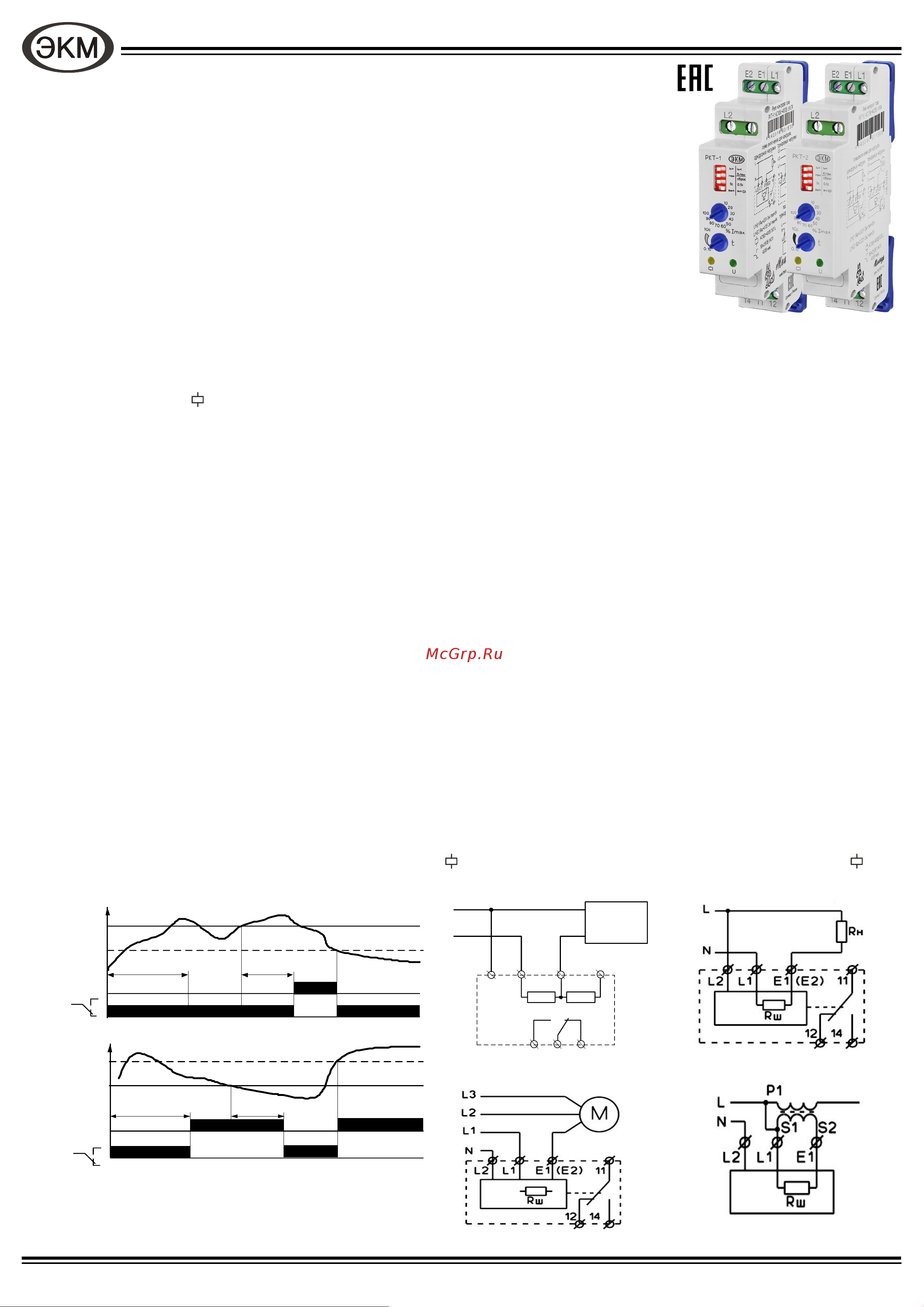

Реле контроля тока РКТ-1, РКТ-2 (далее реле) предназначены для выдачи управляющего сигнала при
обнаружении выхода значения тока в однофазных сетях выше или ниже установленного значения. Реле контроля
тока служит для контроля перегрузок, потребления и диагностики удалённого оборудования (замыкание, пони-
женное или повышенное потребление тока).
Конструкция
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электриче-
ских цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установ-
ки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный за-
жим проводов сечением до 2.5мм
2
. На лицевой панели прибора расположены: DIP-переключатель для выбора режимов работы, поворотный пере-
ключатель порога срабатывания от максимального тока, поворотный переключатель установки задержки срабатывания t, жёлтый индикатор сраба-
тывания встроенного реле « », зелёный индикатор включения напряжения питания «U». Габаритные размеры реле контроля тока приведены на
рис. 6.
Работа реле
Реле контроля тока имеет два режима работы: режим максимального тока и режим минимального тока. Выбор режима работы осуществля-
ется переключателем №1. Если переключатель №1 установлен в положение «Iн>» - то выбран режим максимального тока (срабатывание выше
установленного значения), если в положение «Iн<» - то выбран режим минимального тока (срабатывание ниже установленного значения). Диаграм-
мы работы режимов максимального и минимального тока показаны на рис. 1.
Реле имеет функцию инверсии выхода, которая определяется положением переключателя №4.
Когда переключатель №4 находится в положении «выкл», встроенное реле остаётся выключенным до тех пор, пока значение контролируе-
мого тока не станет выше заданного порога срабатывания. Когда значение тока превысит значение уставки, встроенное реле включится после от-
счёта установленной выдержки времени t, после возвращения значения тока значения уставки, реле выключится без задержки. Если во время от-
счёта выдержки времени t значение тока вернётся в пределы уставки, работа будет продолжена без переключения встроенного реле.
Когда переключатель №4 находится в положении «вкл» (инверсия - включена) встроенное реле после отсчёта выдержки времени t включа-
ется и находятся во включённом состоянии до тех пор пока значение тока не станет меньше уставки и через установленное время задержки «t»
отключается. При возврате значения тока в установленные пределы реле включается. Инверсия реле поддерживается для режима минимального и
максимального тока.
Переключатель №3 определяет задержку включения «tвкл» 0.5с или 5с (для исключения срабатывания от пусковых токов). После включения
питания в течении этого времени измерение тока в контролируемой цепи не происходит и встроенное реле остаётся в отключённом состоянии.
Переключатель 2 включает функцию «памяти» - запоминания состояния ошибки. Если после срабатывания реле значение тока вернётся в
установленные пределы, реле возвращается в исходное состояние с учётом заданного гистерезиса (переключатель 2 в положении «б.пам.» -
функция «память» выключена). При установки переключателя №2 в положение «пам.» возврат в исходное состояние произойдёт только после сня-
тия и повторного включения питания или после кратковременного перевода переключателя №2 в положение «сброс».
Внимание! Установка режимов работы и установка времени срабатывания реле осуществляется при выключенном напряжении
питания.
Уставка выбирается потенциометром, в пределах 10...100% от максимального значения тока (дискретность уставки 10%). Максимальное
значение тока определяется типом реле и схемой подключения. Технические характеристики реле приведены в таблице. Схемы подключения реле
контроля для постоянного тока на рис. 2, для переменного тока рис. 3. Примеры подключения через внешний трансформатор рис. 5, к трёхфазной
индуктивной нагрузке рис. 4.
В цепи постоянного тока напряжение питания на реле подаётся на клеммы «+А и «А. При измерении тока в диапазоне до 1А, нагрузка
подключается к клемме «Едля цепи постоянного тока, при измерении тока в диапазоне до 5А - к клемме «Е1». В цепи переменного тока напряже-
ние питания на реле подаётся на клеммы «L1» и «L2». При измерении тока в диапазоне до 1А, нагрузка подключается клеммам «L1» и «Е, при
измерении тока в диапазоне до 5А - к клеммам «L1» и «Е1». При подаче питания на реле включается зелёный индикатор «U». Когда встроенное
реле включено замкнуты контакты 11-14 и включён жёлтый индикатор « », когда выключено - замкнуты контакты 11-12, жёлтый индикатор « »
выключен.
Реле контроля тока РКТ-1, РКТ-2
ТУ 3425−003−31928807−2014
Срабатывание по току выше или ниже установленного значения
Режим памяти (запоминания состояния ошибки)
Задержка для пропуска пусковых токов - 0.5с или 5с
Регулируемая задержка срабатывания исполнительного реле от 0.1с до 10с
Функция инверсии состояния выходного реле
Питание от контролируемой сети
Корпус шириной 1 модуль (18 мм)
Рис. 4
Рис. 1
Рис. 3
МР 21.0115.03 V08.11.21
Пороговое
значение тока
Гистерезис
tt
вкл
Режим максимального тока
«4 Выкл»
Положение
переключателя
Пороговое
значение тока
Гистерезис
t
t
вкл
Режим минимального тока
«
Вкл
»
4
Положение
переключателя
Нагрузка
Rш
14 1211
E1
E2
+А1
А2
+U
-
U
Рис. 5
Рис. 2
