Назначение

Реле контроля напряжения РКН-1-1-15 (далее реле) предназначено для защиты электрооборудования от

работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от

контролируемого напряжения, отдельного напряжения питания не требуется. Технические характеристики реле

приведены в таблице.

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов

питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной

35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фик-

саторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный за-

жим проводов сечением до 2.5мм

. На лицевой панели расположены: поворотный переключатель верхнего порога срабатывания

«U˃%», поворотный переключатель задержки времени срабатывания «t», поворотный переключатель нижнего порога срабатыва-

ния «U˂%», зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного реле «Выход». Схема под-

ключения представлена на рис. 2. Габаритные размеры приведены на рис. 3.

Работа реле

Диаграмма работы реле представлена на рис. 1. При подаче питания, если установлена задержка срабатывания и напряже-

ние сети находится в диапазоне между установленными верхним и нижнем порогами, встроенное исполнительное реле включится

по окончании отсчёта времени задержки t. При этом контакты реле 11-14, 21-24 замыкаются и включается индикатор «Выход». Если

напряжение сети отклонилось от установленных значений, исполнительное реле выключается по окончании отсчёта времени за-

держки срабатывания ( контакты 11-12, 21-22 замыкаются). Когда контролируемое напряжение возвращается в норму реле включа-

ется по окончании задержки срабатывания.

Подготовка изделия к работе

 Установите верхний порог срабатывания в положение «+30», нижний порог - в положение «-30» и минимальную задержку

срабатывания «0.1с».

 Подключите к клеммам «+А1» и «А2» контролируемое напряжение, а к клеммам «11», «12», «14» «21», «22», «24» исполни-

тельные цепи.

 Подайте напряжения питания и убедитесь, что включены оба индикатора «U» и «Выход».

 Установите необходимую задержку и необходимые пороги срабатывания реле.

 Контроль переменного или постоянного напряжения (по исполнениям)

 Регулируемый порог на снижение напряжения - -30…-5% от Uном

 Регулируемый порог на повышение напряжения - +5…+30% от Uном

 Регулируемая задержка срабатывания 0.1...10с

 Не требует дополнительного напряжения питания

 Корпус шириной 1 модуль (18 мм)

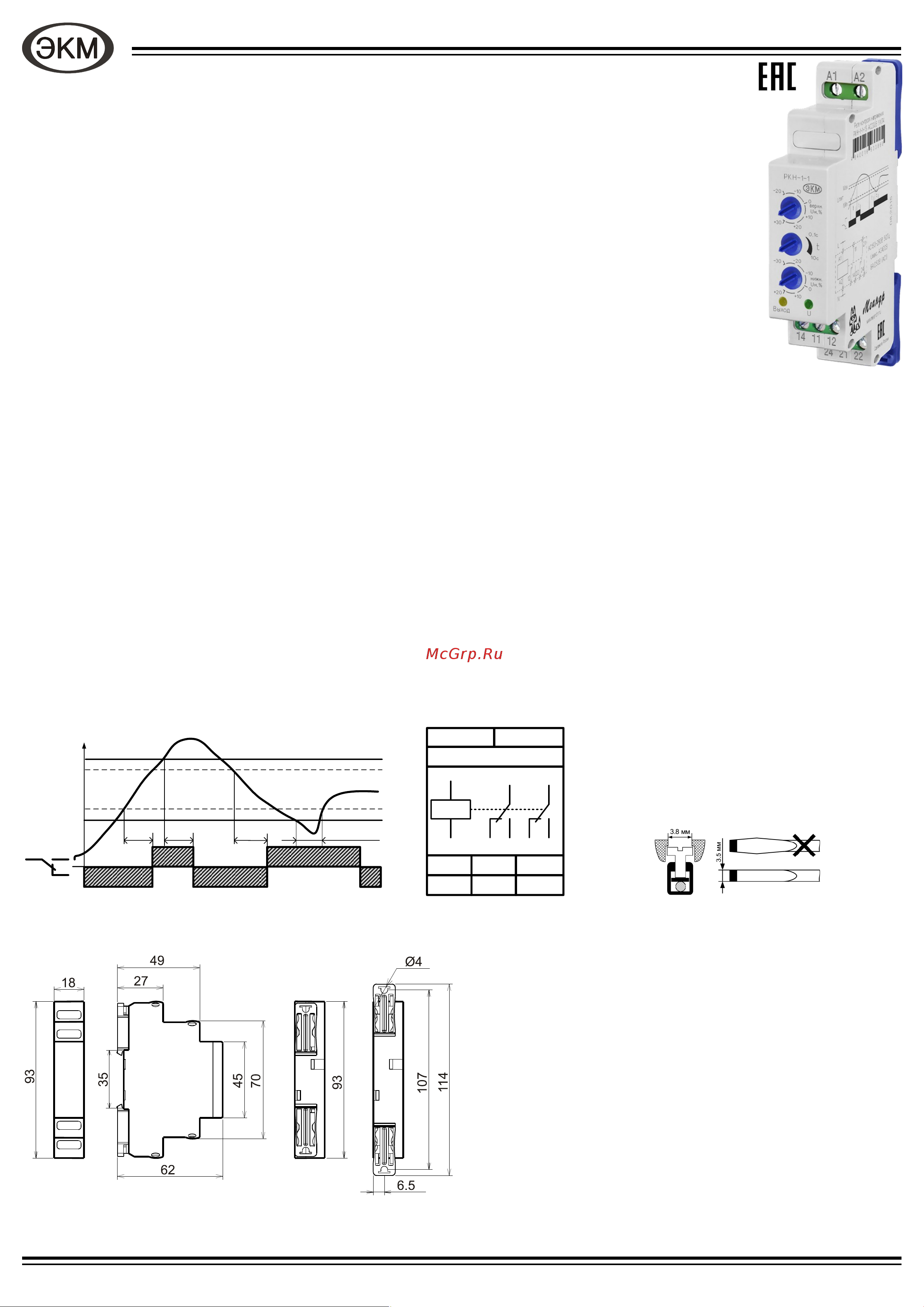

Диаграмма работы

Рис. 1

Схема подключения

Рис. 2

Габаритные размеры

Реле контроля напряжения РКН-1-1-15

ТУ 3425−003−31928807−2014

MP 08.0115.25 ПС V19.12.19

Пример записи для заказа:

Реле контроля напряжений

РКН-1-1-15 АC230В УХЛ4.

Где: РКН-1-1-15 - название изделия,

АС230В - напряжение питания,

УХЛ4 - климатическое исполнение.

Рис. 3

Комплект поставки

1. Реле - 1 шт.

2. Паспорт - 1 экз.

3. Коробка - 1 шт.

Min

Max

Uпит

˂t

А1

А2

11 21

12 14 22 24

А1 А2

14 1211

24 2221

Важно!

Момент затяжки винтового соединения

должен составлять 0,4 Нм.

Следует использовать

отвертку 0,6*3,5мм
