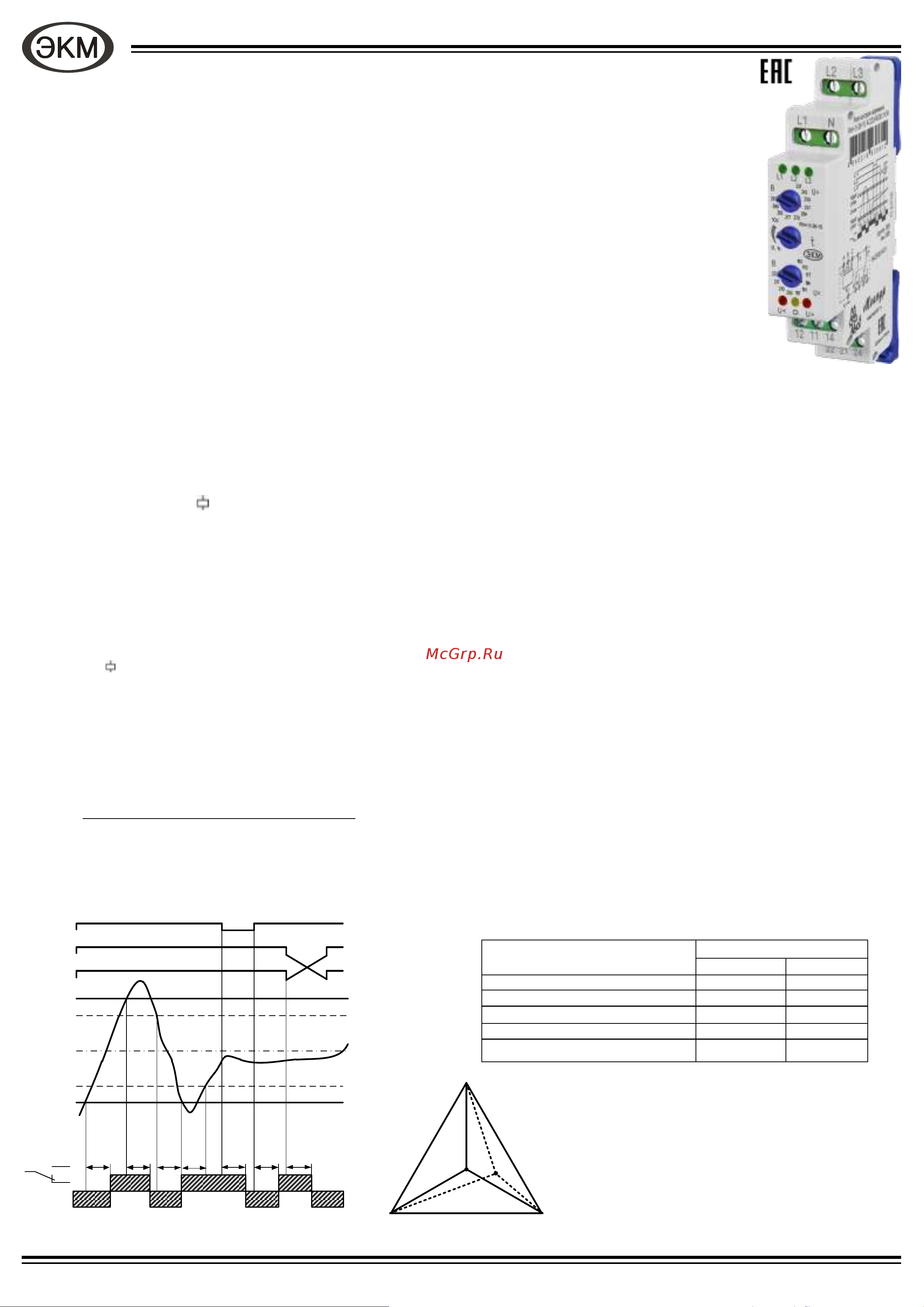

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-1722 www.meandr.ru info@meandr.ru
Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
Назначение
Реле контроля напряжения РКН-3-26-15 (далее реле) предназначено для контроля наличия, «слипания»
и порядка чередования фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также
для контроля снижения (превышения) напряжения ниже (выше) установленного порога. Технические
характеристики реле приведены в таблице 1.
Конструкция
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и
коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм (ГОСТ Р МЭК 60715-
2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть.
Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм
2
. На лицевой панели прибора расположены два
потенциометра для установки верхнего («Uф>») и нижнего («Uф<») порогов срабатывания и регулятор времени срабатывания
(средний потенциометр), а также красные индикаторы ошибок сети («U>», «U<»), жёлтый индикатор включения встроенного
электромагнитного реле « » и три зелёных индикатора «L1», «L2», «L3» для индикации напряжения фаз. Габаритные размеры
реле приведены на рис. 4.
Подключение и работа реле
Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы
к клеммам L1,L2,L3 и нулевой провод к клемме N. Схема подключения приведена на рис.2.
Внимание! Подключение нулевого провода к клемме N обязательно!
Пороги срабатывания верхний «Uф и нижней «Uфустанавливаются с помощью потенциометров, расположенных на
лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если
установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании
отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий
индикатор « » сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное
реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается
индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении
контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки
срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной
пользователем. В таблице 2 приведено соответствие характера ошибки и её индикации. Прочерк в таблице означает, что на
состояние соответствующего индикатора ошибка влияния не оказывает. Работа реле в зависимости от контролируемых
параметров представлена на соответствующих диаграммах (рис. 4-6).
При нарушении порядка чередования фаз происходит кратковременное поочерёдное включение индикаторов «U>», «U<».
Состояние индикаторов «L1», «L2», «L3».
- При наличии всех фаз включены все три индикатора
- При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
- При обрыве нулевого провода индикаторы «L1», «L2», «L3» гаснут и индикаторы «U>»,«U<»,«R» выключены.
- При подключении нулевого провода на одну из клемм «L » для подключения фаз, а фазу на клемму «N» включены все три
индикатора «L1», «L2», «L3» и индикаторы «U>»,«U<» будут включены.
Отклонение контролируемого
параметра
Индикаторы
«U>»
«U<»
Напряжение больше «U>»
Да -
Напряжение меньше «U<»
- Да
Обрыв фазы Нет Да
"Слипание" фаз Нет Да
Нарушение порядка чередования Да Да
Рис. 2
Повышенная помехоустойчивость
Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
Контроль перенапряжения по любой из фаз
Контроль снижения напряжения любой из фаз
Контроль порядка чередования фаз
Контроль обрыва фаз
Контроль "слипания" фаз
Установка верхнего порога срабатывания от 240В до 295В
Установка нижнего порога срабатывания от 165В до 220В
Задержка срабатывания от 0.1 до 10 сек.
Рис. 1
МР 08.0315.19 ПС V03.05.18
Реле контроля напряжения РКН-3-26-15
ТУ 3425−003−31928807−2014
L1
N
N'
L2L3
Таблица 1
Обнаружение обрыва нейтрали в сети осуществ-
ляется посредством оценки асимметрии фаз.
При симметричной нагрузке всех трёх фаз обрыв
нейтрали может быть не обнаружен, как только
нейтральная точка звезды при ассиметричной
нагрузке в трёхфазной сети сместиться, изме-
нятся фазные напряжения на входах реле, об-
рыв нейтрали будет обнаружен.
L1
L3
L2
L3
L1
t t
Порог
Umax
Uном
L2
t
t
t
t
Порог
Umax
t
